Описание, применение E5CSV-R1T-500 AC100-240

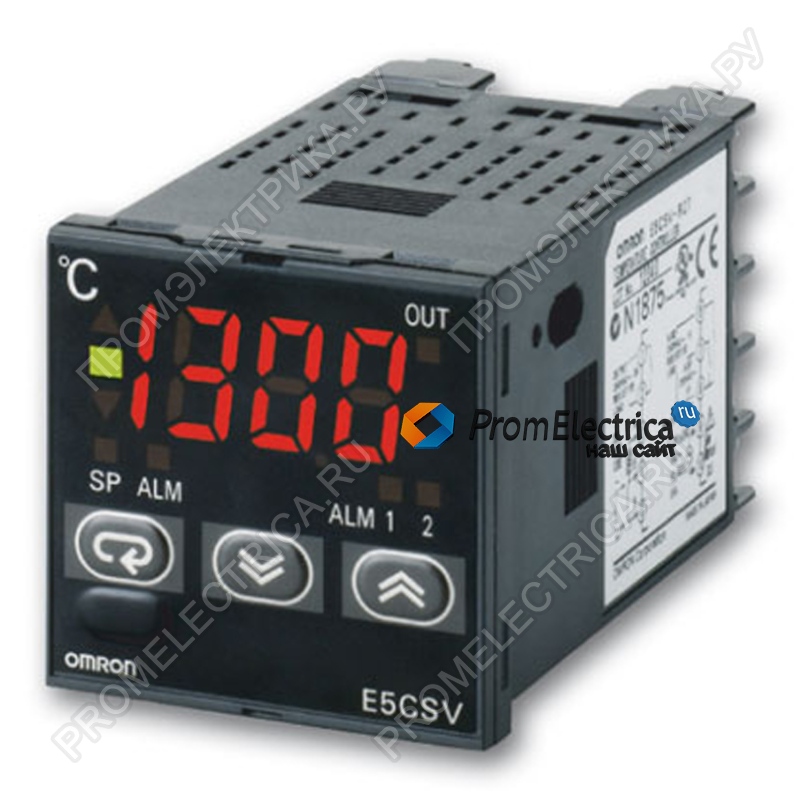

E5CSV-R1T-500 — Регулятор температуры Omron
Технические характеристики
- Модель: E5CSV-R1T-500
- Напряжение питания: 100–240 В AC, 50/60 Гц (диапазон рабочего напряжения: 85–110% от номинального)
- Потребляемая мощность: 5 ВА
- Тип входа: Универсальный (термопары K, J, L, T, U, N, R; платиновые термометры сопротивления Pt100, JPt100)
- Тип выхода: Релейный (SPST-NO), 250 В AC, 3 А (резистивная нагрузка)
- Выход аварийного сигнала: 1 НР (SPST-NO), 250 В AC, 1 А
- Метод регулирования:
- Дискретное (ВКЛ/ВЫКЛ)
- 2-ПИД-регулирование (с автоматической настройкой)
- Точность:
- Термопары: ±0,5% от значения или ±1°C (выбирается большее)
- Интервал регулирования: 2 с или 20 с (переключается DIP-переключателем)
- Дисплей: 3+1/2-разрядный, 7-сегментный (высота символов 13,5 мм) с индикацией отклонения
- Защита:
- Передняя панель: IP66
- Тыльная сторона: IP20
- Клеммы: IP00
- Рабочая температура: -10…+55°C (без обледенения)
- Влажность: 25–85% (без конденсата)
- Вес: ~120 г (без упаковки)
Ключевые преимущества
- Простота настройки: DIP-переключатели и интуитивное меню позволяют быстро настроить параметры без сложного программирования.
- Надежность: Релейный выход с ресурсом 100 000 циклов и защита IP66 обеспечивают долгий срок службы в промышленных условиях.
- Безопасность: Защита от перегрузки, блокировка кнопок для предотвращения случайных изменений и обнаружение ошибок датчика.
Области применения
- Промышленные печи и термокамеры: Точное поддержание температуры в процессах термообработки.
- Пищевая промышленность: Контроль температуры в печах, сушильных установках и холодильных камерах.
- Химическая промышленность: Регулирование температуры в реакторах и системах нагрева/охлаждения.
- Энергетика: Управление температурой в котлах и теплообменниках.
- Автоматизация зданий: Контроль климатических систем (отопление, вентиляция).
