Описание, применение Z-SG

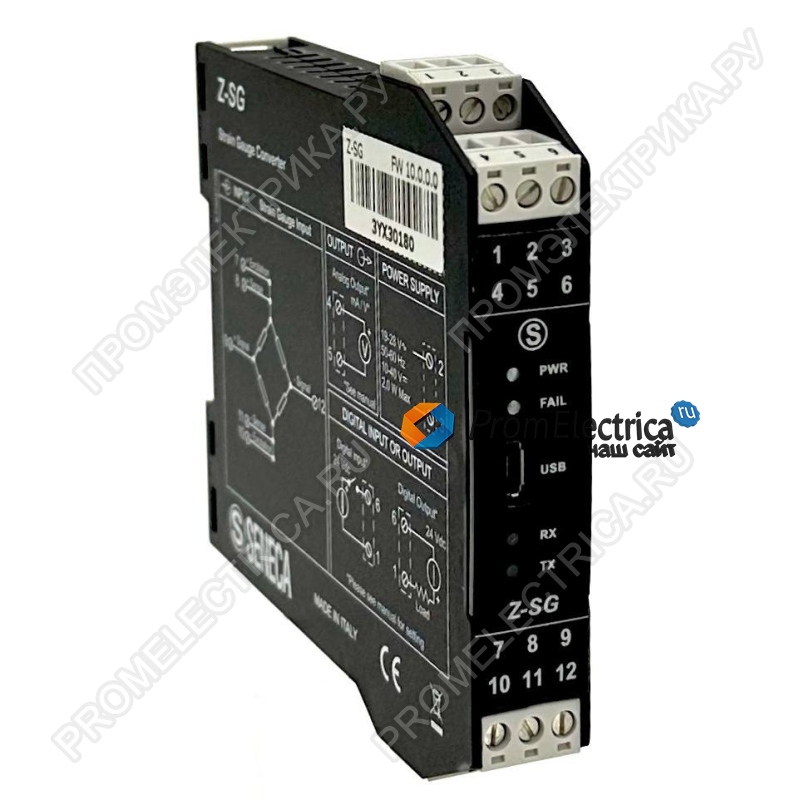

Z-SG — это высококачественный преобразователь сигнала тензодатчика от компании Seneca, предназначенный для точного измерения и преобразования сигналов с тензометрических датчиков. Модуль обеспечивает высокую точность измерений, гибкость настройки и простоту интеграции в промышленные системы. Благодаря поддержке протокола Modbus-RTU и аналогового вывода, Z-SG идеально подходит для использования в системах автоматизации, контроля веса и мониторинга напряжений.
Основные характеристики:
- Тип измерения: 6-проводное или 4-проводное дифференциальное измерение.
- Диапазон входного сигнала: ±5 мВ – ±320 мВ.
- Питание: 10-40 В DC или 19-28 В АС (50..60Гц)
- Точность измерения:
- Калибровка: 0,01 % от полной шкалы.
- Линейность: 0,01 % от полной шкалы.
- Термическая стабильность: 0,0025 %/°C от полной шкалы.
- Аналоговый выход:
- Напряжение: 0–10 В, 0–5 В.
- Ток: 0–20 мА, 4–20 мА.
- Время отклика: 5 мс.
- Цифровой вход/выход:
- Максимальное напряжение: 30 В.
- Максимальный ток: 50 мА.
- Питание тензодатчика: 5 В постоянного тока.
- Чувствительность тензодатчика: от ±1 мВ/В до ±64 мВ/В.
- Скорость передачи данных: 2400–115200 (RS485), 2400 (RS232).
- Протокол связи: Modbus-RTU.
- Изоляция: 1500 В переменного тока между входом и остальными цепями.
- Температура эксплуатации: от -10°C до +65°C.
- Влажность: 30–90 % (без конденсации).
- Габариты: 100 x 112 x 17,5 мм.
- Вес: 140 г.
- Степень защиты: IP20.
Преимущества:
- Высокая точность измерений: Благодаря 24-битному ADC и низкому уровню шума, модуль обеспечивает точность до 0,01 % от полной шкалы.
- Гибкость настройки: Возможность настройки чувствительности тензодатчика через DIP-переключатели или программно.
- Простота интеграции: Поддержка протокола Modbus-RTU и аналогового вывода позволяет легко интегрировать модуль в существующие системы автоматизации.
- Изоляция и защита: Изоляция 1500 В между цепями и защита от электростатических разрядов до 4 кВ обеспечивают надежность работы в промышленных условиях.
- Удобство калибровки: Возможность калибровки с использованием известного веса или данных о чувствительности тензодатчика.
- Стабилизация измерений: Функция расчета скользящего среднего позволяет снизить влияние шумов и получить стабильные показания.
- Компактный дизайн: Модуль легко монтируется на DIN-рейку и занимает минимум места в шкафу управления.
Применение:
- Контроль веса: Используется в весовых системах, таких как промышленные весы, бункерные весы и дозаторы.
- Мониторинг напряжений: Применяется для измерения деформаций в конструкциях, например, в мостах, кранах и других металлических конструкциях.
- Автоматизация производства: Интеграция в системы управления производственными процессами для контроля нагрузки и напряжений.
- Логистика и транспорт: Используется в системах взвешивания грузов на транспорте и в логистических центрах.
Особенности:
- Функция стабильного веса: Оповещает о стабилизации веса через Modbus или цифровой выход.
- Цифровой вход/выход: Может быть настроен как для ввода данных, так и для вывода сигналов.
- Аналоговый выход: Поддерживает как токовые (4–20 мА), так и напряженческие (0–10 В) сигналы.
- Подавление помех: Возможность настройки подавления помех на частотах 50 Гц и 60 Гц.
- Программное обеспечение EASY SETUP: Упрощает настройку и калибровку модуля через ПК.
