Описание, применение RM805024 Tyco Electronics

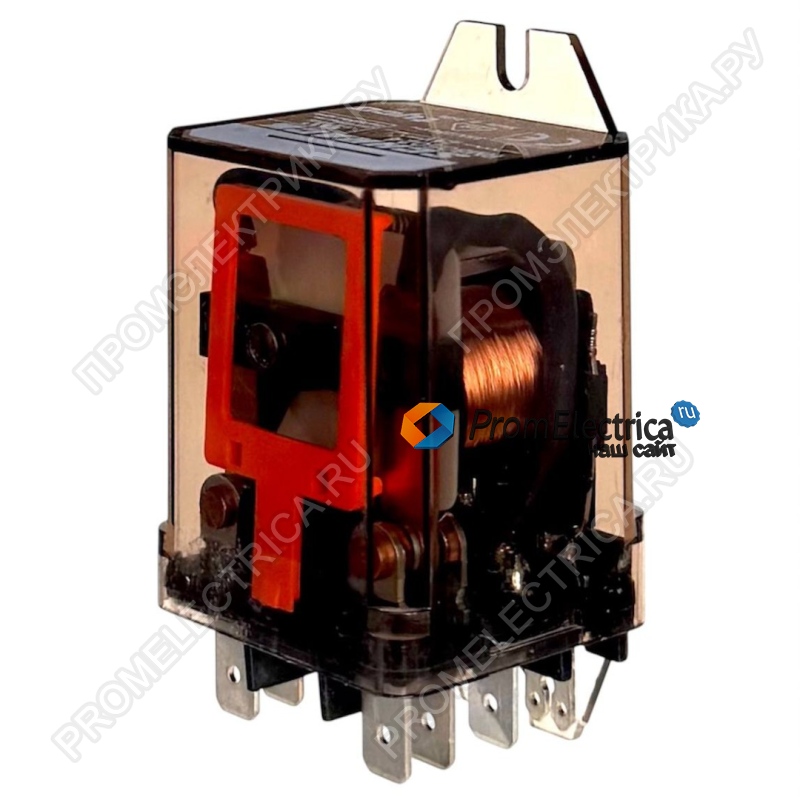

RM805024 — это мощное силовое реле для коммутации высоких токов в промышленном оборудовании, системах отопления, вентиляции, климат-контроля (HVAC) и упаковочных машинах. Модель отличается высокой надежностью, увеличенным ресурсом и простотой обслуживания благодаря встроенным органам индикации и управления.
Технические характеристики:
- Производитель: TE Connectivity (Schrack)
- Серия: RM8 (Power Relay)
- Модель: RM805024
- Тип контактов: 2 переключающие группы (2 form C, 2 CO, DPDT)
- Номинальный ток контактов: 25 А (при 250В AC, cosφ=1, до +35°C)
- Максимальное коммутируемое напряжение: 400 В AC
- Коммутируемая мощность: до 6000 ВА
- Материал контактов: AgCdO
- Напряжение катушки: 24 В постоянного тока (DC)
- Сопротивление катушки: 475 Ом (±10%)
- Потребляемая мощность катушки (DC): около 1.2 Вт
- Время срабатывания / отпускания (DC): 15 мс / 10 мс (макс.)
- Электрическая прочность изоляции:
- Катушка — контакты: 4000 Вrms
- Между разомкнутыми контактами: 1500 Вrms
- Диапазон рабочих температур (для катушки DC): от -40°C до +65°C
- Степень защиты корпуса: RT I — пылезащищенное
- Тип выводов: Quick-connect (6.3 мм)
- Вес: около 81 г
Ключевые особенности и преимущества:
- Высокая коммутационная способность:
Реле способно коммутировать ток до 25 Ампер при напряжении 250В AC (cosφ=1). Максимальная коммутируемая мощность составляет 6000 ВА, что позволяет напрямую управлять мощными нагревателями, электродвигателями (до 2 HP) и соленоидными клапанами без использования дополнительных контакторов. - Надежные контакты:
Контакты выполнены из материала AgCdO (серебро-оксид кадмия), который обладает высокой устойчивостью к подгоранию и свариванию при коммутации активных и индуктивных нагрузок. - Визуальный контроль и тестирование:
Реле оснащено механическим индикатором (флажком), который позволяет визуально определить состояние контактов (замкнуты/разомкнуты) даже при отсутствии питания. Кнопка принудительного тестирования (Push-to-test) дает возможность вручную переключить контакты для проверки целостности цепей и работоспособности оборудования во время наладки. - Универсальность монтажа:
Реле имеет два варианта установки: - Монтаж на шасси (с помощью крепежных кронштейнов).
- Монтаж на DIN-рейку (горизонтально или вертикально, в зависимости от комплектации).
Выводы выполнены под быстроразъемные соединения (quick-connect terminals 6.3 мм), что ускоряет монтаж и замену. - Высокие изоляционные характеристики:
Благодаря усиленной изоляции между контактами и катушкой (зазор/путь утечки ≥4.0/14.9 мм), реле обеспечивает надежную гальваническую развязку цепей управления и силовых цепей. Электрическая прочность изоляции «катушка-контакты» составляет 4000 Вrms.
Области применения:
Идеально подходит для использования в промышленных печах, сушильных шкафах, холодильном оборудовании, упаковочных автоматах, лифтовом оборудовании и системах управления отоплением.
