ZCT21P16 Универсальные концевые выключатели IP67 1НО+1НЗ, Schneider Electric

ZCT21P16 Корпус концевых выключателей 1НО+1НЗ

Главными отличиями этой серии являются:

большее количество, по сравнению с другими концевиками серии Z, монтажных отверстий сверху:

- от 20 или 22 мм до 40-42 мм между отверстиями

наличие двух кабельных вводов ISO M16 (Pg11)

Основные характеристики концевых выключателей ZCT21P16

Материал корпуса концевого выключателя: пластик
Габариты концевого выключателя: 51х58х30 мм
Монтажные отверстия:
- 20-22 мм
- 40-42 мм

Конфигурация контактов: 1НО+1НЗ мгновенного действия
Контакты посребренные
Клеммы контактов с винтовыми зажимами 1 x 0,34 ... 2 x 1,5 мм²
Электрические характеристики:
- AC-15: Ue = 240 Вольт, Ie = 1.5 Ампер
- DC-13: Ue = 250 Вольт, Ie = 0.1 Ампер
Скорость срабатывания концевых выключателей: 0.5-1.5 м/с
Срок службы: 10-20 милионнов циклов

2 кабельных ввода M16 x 1.5
Степень защиты: IP66, IP67
Диапазон температуры окружающей среды: -25...+70С

ZCT21 Корпус концевых выключателей XCKT также как и другие модификации конечных выключателей Schneider Electric серии Z (XCMD/XCKP/XCKD/XCDR) сочетаются с толкателями и рычагами серий ZCE и ZCY:

ZCE10 - металлический кнопочный плунжер

ZCEF0 - металлический кнопочный плунжер с головкой М12

ZCEH0 - - металлический кнопочный плунжер с головкой М18

ZCE02 - стальной роликовый плунжер

ZCEF2 - стальной роликовый плунжер с головкой М12

ZCEH2 - стальной роликовый плунжер с головкой М18

ZCE21 - термопластиковый роликовый рычаг горизонтального срабатывания

ZCE27 - термопластиковый роликовый рычаг вертикального срабатывания

ZCE01 - устройство пружинного возврата (поворотная головка без рычага) для срабатывания с левой и правой стороны

ZCY18 - термопластиковый роликовый рычаг с ходом 20/36 мм (ZCMD), 24/40 мм (ZCD/P/T)

ZCY19 - стальной роликовый рычаг с ходом 20/36 мм (ZCMD), 24/40 мм (ZCD/P/T)

ZCY15 - термопластиковый роликовый рычаг с ходом 24/31 мм (ZCMD), 29/36 мм (ZCD/P/T)

ZCY16 - стальной роликовый рычаг с ходом 24/31 мм (ZCMD), 29/36 мм (ZCD/P/T)

ZCY22 - керамический рычаг

ZCY45 - термопластиковый роликовый рычаг регулируемой длины

ZCE06 - рычаг выключения "кошачий ус"

ZCE08 - пружинный рычаг выключения

ZCE11 - металлический кнопочный плунжер с защитным колпачком,

ZCE24 - регулируемый стальной роликовый рычаг

ZCE07 - пружинный рычаг выключения с пластиковым наконечником

ZCY49 - термопластиковый роликовый рычаг регулируемой длины (ролик диаметром 50 мм)

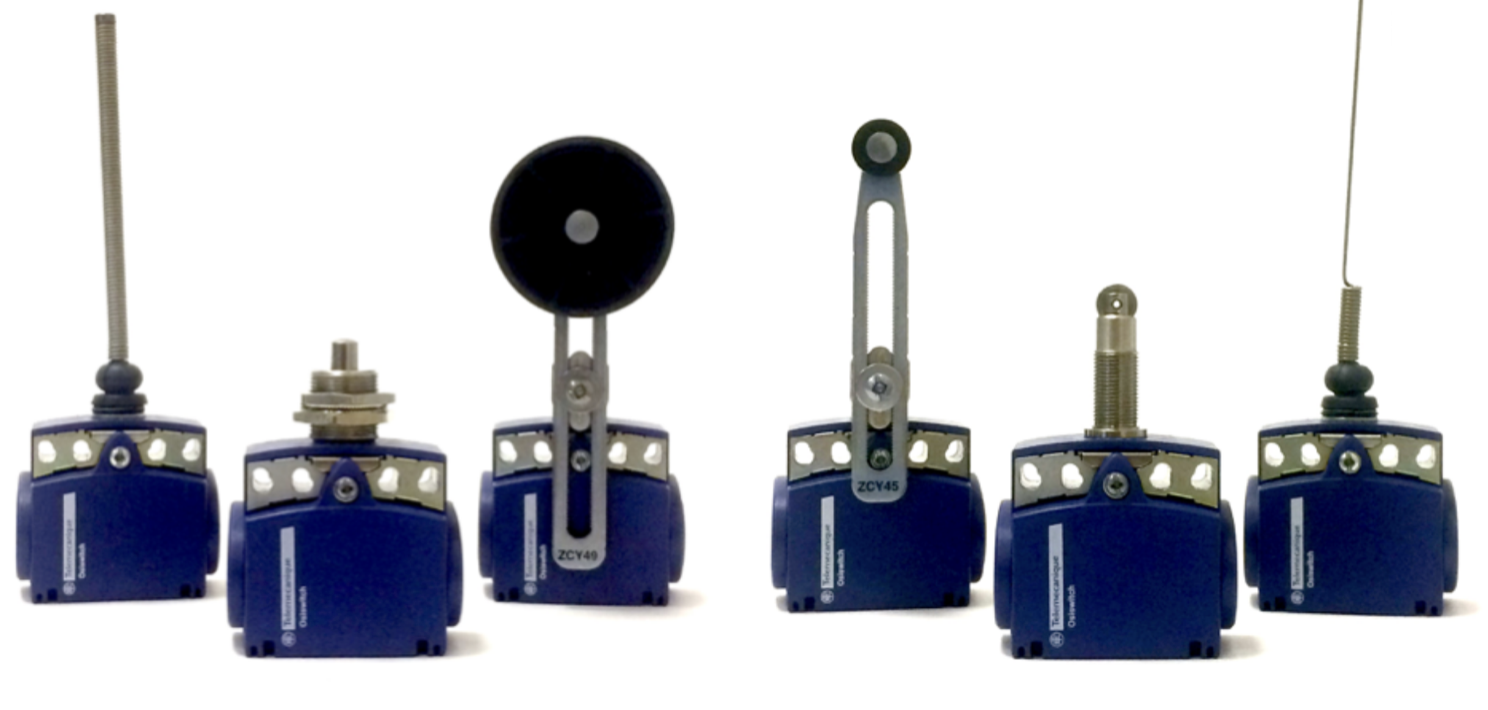

В результате чего в сборе получаются следующие концевые выключатели:

XCKT2110P16 Концевой выключатель с плунжером

XCKT21F0P16 Концевой выключатель с плунжером М12

XCKT21H0P16 Концевой выключатель с плунжером М18

XCKT2102P16 Концевой выключатель с роликовым плунжером

XCKT21F2P16 Концевой выключатель с роликовым плунжером М12

XCKT21H2P16 Концевой выключатель с роликовым плунжером М18

XCKT2121P16 Концевой выключатель нажимной с роликом (термопластиковый роликовый рычаг горизонтального срабатывания)

XCKT2127P16 Концевой выключатель нажимной с роликом (термопластиковый роликовый рычаг вертикального срабатывания)

XCKT2106P16 Концевой выключатель c рычагом выключения "кошачий ус"

XCKT2108P16 Концевой выключатель c пружинным рычагом

XCKT2111P16 Концевой выключатель нажимной с плунжером с защитным колпачком

XCKT2124P16 Концевой выключатель с регулируемым стальным роликовым рычагом

XCKT2107P16 Концевой выключатель с пружинным рычагом с пластиковым наконечником

XCKT2101P16 Концевой выключатель с устройством пружинного возврата (поворотная головка без рычага) для срабатывания с левой и правой стороны, для монтажа рычагов серии ZCY

XCKT2118P16 Концевой выключатель с роликом (термопластиковый роликовый рычаг с ходом 24/40 мм)

XCKT2119P16 Концевой выключатель с роликом (стальной роликовый рычаг с ходом 24/40 мм)

XCKT2115P16 Концевой выключатель с роликом (термопластиковый роликовый рычаг с ходом 29/36 мм)

XCKT2116P16 Концевой выключатель с роликом (стальной роликовый рычаг с ходом 29/36 мм)

XCKT2122P16 Концевой выключатель с керамическим рычагом

XCKT2145P16 - термопластиковый роликовый рычаг регулируемой длины

XCKT2149P16 - термопластиковый роликовый рычаг регулируемой длины (ролик диаметром 50 мм)

Максимальная сила крутящего момента для прямого открытия, для концевиков ZCT Telemecanique:

- с плунжером (ZCE10, ZCEF0, ZCEH0) - 45 Нм

- с роликовым плунжером (ZCE02, ZCEF2, ZCEH2) - 36 Нм

- с регулируемым стальным рычагом (ZCE24) - 18 Нм

- с роликовым рычагом (ZCY15-19) - 0.25 Нм

- с регулируемым роликовым рычагом (ZCY45) - 0.25 Нм
