Зажимы наборные серии ЗН24 и блоки зажимов серии БЗ24

1. Назначение

1.1. Зажимы наборные серии ЗН24 и блоки зажимов серии Б324 пред назначены для присоединения и ответвления проводников  медных, апюмомедных, алюминиевых и из алюминиевых сплавов в электрических цепях (силовых, управления, сигнализации, освещения и др.) переменного тока напряжением до 660 В частоты 50 и 60 Гц и постоянного тока напряжением до 440 В и применяются как комплектующие изделия в стационарных установках. Зажимы специальные (измерительные и разъединительные) рассчитаны для работы в электрических цепях переменного тока напряжением до 380 В частоты 50 и 60 Гц и постоянного тока напряжением до 220 В. Номинальный ток зажимов и блоков при их использовании в цепях переменного тока частоты 400 Гц снижается с коэффициентом 0.8

1.2. Климатическое исполнение У, Т категории 3 по ГОСТ 15150—69. Зажимы и блоки также пригодны для эксплуатации в условиях, нормированных для исполнения УХЛ категории 4 по ГОСТ 15150—69.

1.3. Зажимы и блоки, предназначенные для встраивания в комплектные устройства, обеспечивают

работу в следующих условиях;

температура окружающего воздуха для исполнения УЗ — до 55 ⁰С,

для исполнения ТЗ - до 60 ⁰ С;

верхнее значение относительной влажности окружающего воздуха:

 для исполнения УЗ — 80 % при 20 ⁰С и при более низких температурах без конденсации влаги;

для исполнения ТЗ - 96 % при 27 ⁰С и при более низких температурах без конденсации влаги;

отсутствие непосредственного воздействия солнечной радиации;

окружающая среда невзрывоопасная, не содержащая токопроводящей пыли агрессивных газов и

паров в концентрациях, снижающих параметры зажимов и блоков до недопустимых пределов;

при воздействии механических факторов внешней среды;

вибрационные нагрузки в диапазоне частот 1—-60 Гц с максимальным ускорением lg;

многократные ударные нагрузки с максимальным  ускорением З-g и длительностью удара 2-20 мс

Рабочее положение в пространстве — любое

2. Технические характеристики

2.1. В зависимости от конструкции хвостовой части корпусов зажимов или колодок, с помощью которых производится установка их на рейку, различают 3 типа зажимов:

1 – с хвостовой частью, имеющей пружину со скобой

2-с пружинящей хвостовой частью;

3 - с хвостовой частью, имеющей прорезь (отверстие) под винт.

Корпуса и колодки типов 1 и 3 изготовляются как из термореактивных, так и из термопластичных пластмасс, типа 2 только из термопластичных.

Крепление зажимов типа 3 осуществляется при помощи винта; установить или снять отдельный зажим можно только при условии,  если рядом стоящие зажимы сдвинуты с места.

2.2. Зажимы наборные на ток до 25 А имеют следующие исполнения по назначению:

проходные, мостиковые, измерительные, разъединительные.

2.3. По конструктивному исполнению выводов зажимы подразделяются на униполярные и комбинированные.

2.4. По способу соединения с проводниками зажимы изготавливаются:

номинальных сечений 1; 1,5; 4 мм² — разъемные, разборные, неразборные;

номинальных сечений  16; 70; 95; 150; 185 и 185x2 мм²  - разборные

 2.5. При наличие соединения при помощи пайки максимальный ток зажима не более 16А.

2.6. При наличии соединения «соединитель»  имеются следующие исполнения зажимов.

с винтом М4 и плоской вставкой шириной 2,8 ми на ток до 6,3 А,

с винтом М4 и плоской вставкой шириной  4.8 мм на ток до 16 А

2.7. Номинальные токи зажимов в зависимости от температуры окружающей среды приведены в таблице

3. Устройства и работа

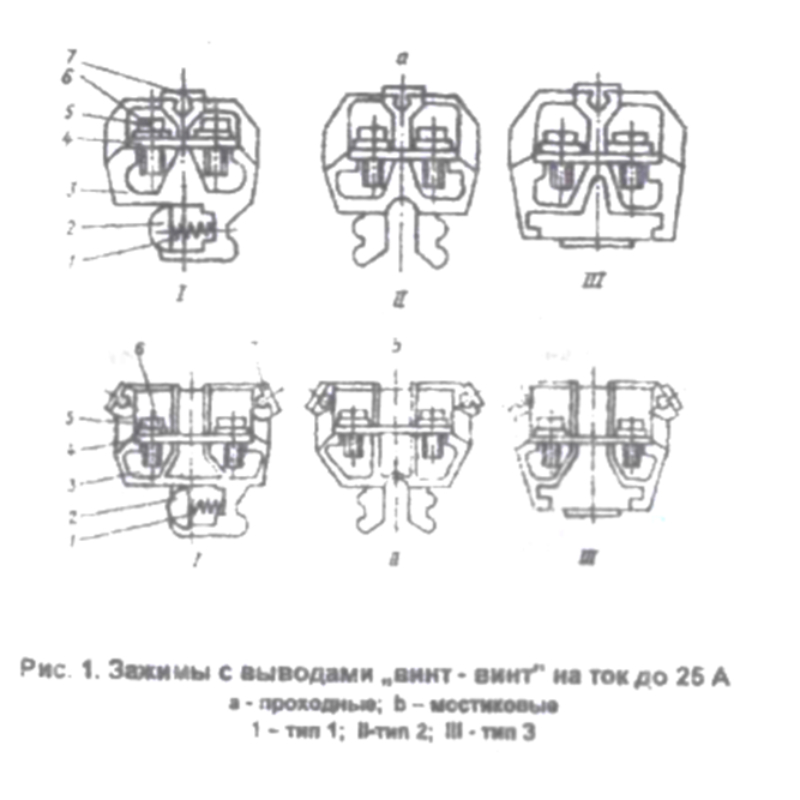

3.1. Зажимы проходные и мостиковые типов 1,2,3 с выводами «винт-винт» на ток до 25А показаны на рис.1.

3.1.1. Зажимы состоят из изоляционного корпуса 3, контактного узла, в который входят контактная пластина 4, винты 5, скобы 6. В корпусе имеются пазы для установки маркировочных бирок 7. Жилы проводов вводятся под скобы и зажимаются винтами 5.

Зажимы типа 1 имеют дополнительную скобу 2 и пружину 1, с помощью которых осуществляется установка на рейку.

3.1.2. При установке на рейку зажимов типа 3 вначале крепится торцевая крышка, а затем каждый пятый зажим: при установке зажимов типа 1, 2 устанавливается торцевая крышка, необходимый набор зажимов, и полученный блок закрепляется с обеих сторон прижимными скобами.

Способы установки показаны на рис. 7.

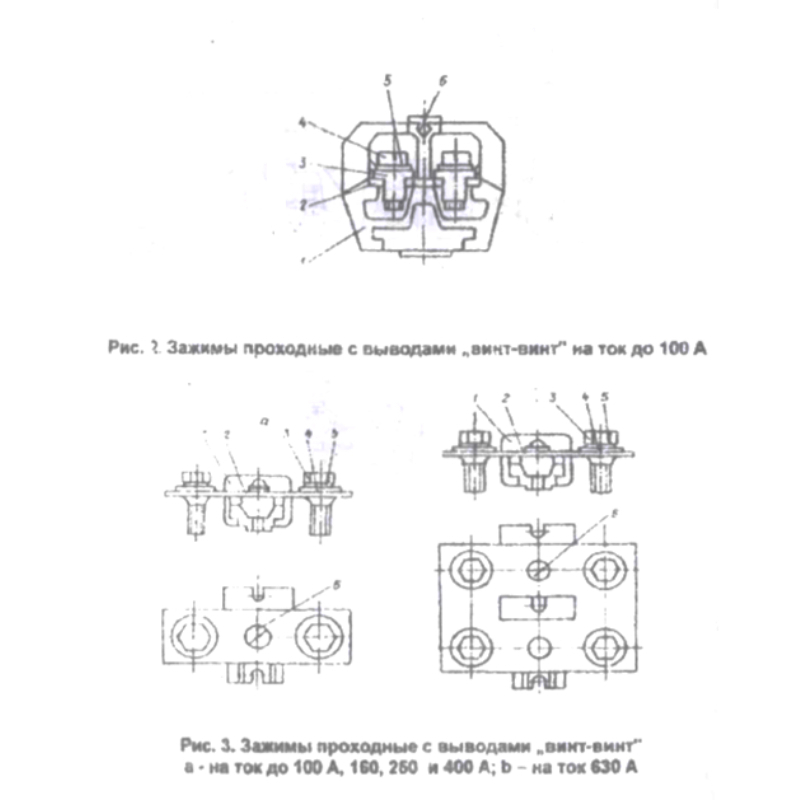

3.2. Зажимы наборные проходные типа 3 с выводами «винт-винт» на ток 63-100 А показаны на рис 2.

Зажимы состоят из изоляционного корпуса  1, контактного узла, в который, входят контактная пластина 2, скобы 3, винты 4 и тарельчатые пружины 5. В корпусе имеется паз для установки маркировочной бирки 6. Жилы проводов вводятся под скобы 3 и зажимаются винтами 4 с шайбами 5. Способы установки показаны на рис 7.

3.3. Зажимы наборные проходные типа 3 на токи 100-630 А (см.рис.3).

3.3.1. Зажимы состоят из изоляционного корпуса 1, контактного узла, в который входят контактная пластина 2. болты 3 шайбы 4 и тарельчатая пружина  5. Контактная пластина 2 закрепляется в корпусе 1 винтом с помощью закладной гайки. К зажимам подсоединяется  кабель или провод, оконцованный наконечником

3.3.2. При установке зажимов на рейку  первый зажим крепится с помощью прижимной скобы, каждый последующий крепится  на рейку к установочной скобе и в последнюю очередь закрепляется торцевая крышка. Способы установки показаны на рис 7.

3 4 Зажимы проходные и мостиковые с выводами «винт-пайка», «винт-соединитель», «пайка-пайка", «соединитель-соединитель», «соединитель-пайка»,  отличаются от приведенных в п. 3.1 тем, что вместо контактного узла в корпусе установлены две контактные пластины с соответствующими выводами.

К выводам зажимов и блоков зажимов под винт на токи до 25 А включительно возможно подсоединение жил проводов всех классов сечением 0,35-4 мм² .

К выводам зажимов под винт на токи свыше 25 А возможно подсоединение неоконцованных жил проводов всех классов сечением 2,5-10 мм². Медные жилы сечением  10-185 мм²  и алюминиевые,  алюмомедные  и жилы из алюминиевых сплавов сечением 16-150 мм должны быть оконцованы наконечниками по ГОСТ 2202.5-76 или ГОСТ 22002.12-76, или ГОСТ 22002.13-76, или ГОСТ 7386-79, или ГОСТ 9581-79.

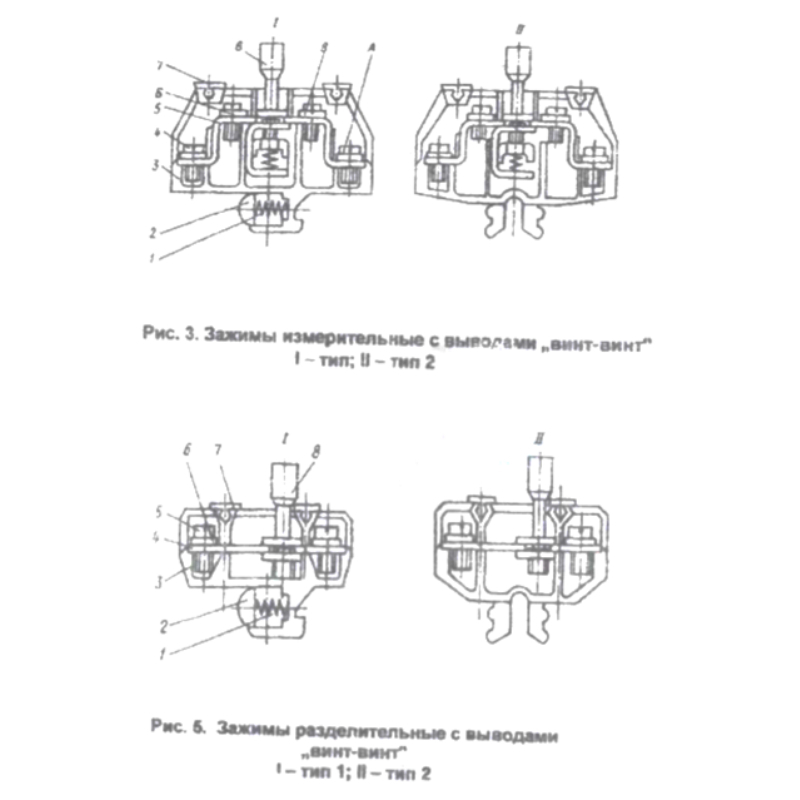

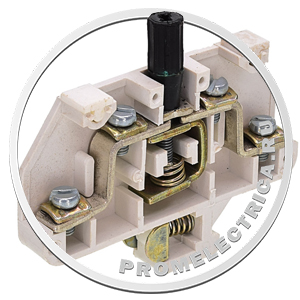

3.5. Зажимы измерительные с выводами «винт-винт» типов 1 и 2 показаны на рис. 4

3.5.1. Зажимы состоят из изоляционного корпуса 3, двух контактных узлов, состоящих из винтов 4 и скоб 5, 6. В корпусе имеются пазы для установки маркировочных бирок 7. Для размыкания цепи предусмотрен узел размыкания, имеющий изолированный винт 8.

Зажимы типа 1 имеют дополнительную скобу 2 и пружину 1, с помощью которых осуществляется установка их на рейку.

3 5.2 Жилы проводов вводятся под скобу 6 зажима А и зажимаются винтами 4.

3.5.3 Зажимы В каждого контактного узла используются для подсоединения измерительного прибора.

Винт 8 выкручивается и вынимается из зажима только после подсоединения измерительного прибора. После окончания измерений в токовой цепи необходимо сначала установить в зажим винт 8 и завернуть его до отказа и только после этого можно отсоединить измерительный прибор.

3.5.4 При установке на рейку данных зажимов вначале крепится перегородка. Способы установки показаны на рис 7.

3 6 Зажимы разъединительные с выводами «винт—винт»  типов 1, 2 показаны на рис. 5.

3.6.1 Зажимы состоят из изолированного корпуса 1 ,  двух контактных узлов, состоящих из контактных пластин 4, винтов  5 и скоб 6. В корпусе имеются пазы для установке маркировочных бирок 7.

Зажимы типа 1 имеют дополнительную  скобу 2 и пружину 1, с помощью которых осуществляется установка их на рейку

3 6.2. Для размыкания цепи предусмотрен узел размыкания, имеющий изолированный винт 8. Размыкание цепи происходит следующим образом:

выкручивается винт 8 (примерно на 1 оборот), узел размыкания сдвигается вправе до упора, и винт закручивается. Замыкание цепи производится в обратном порядке

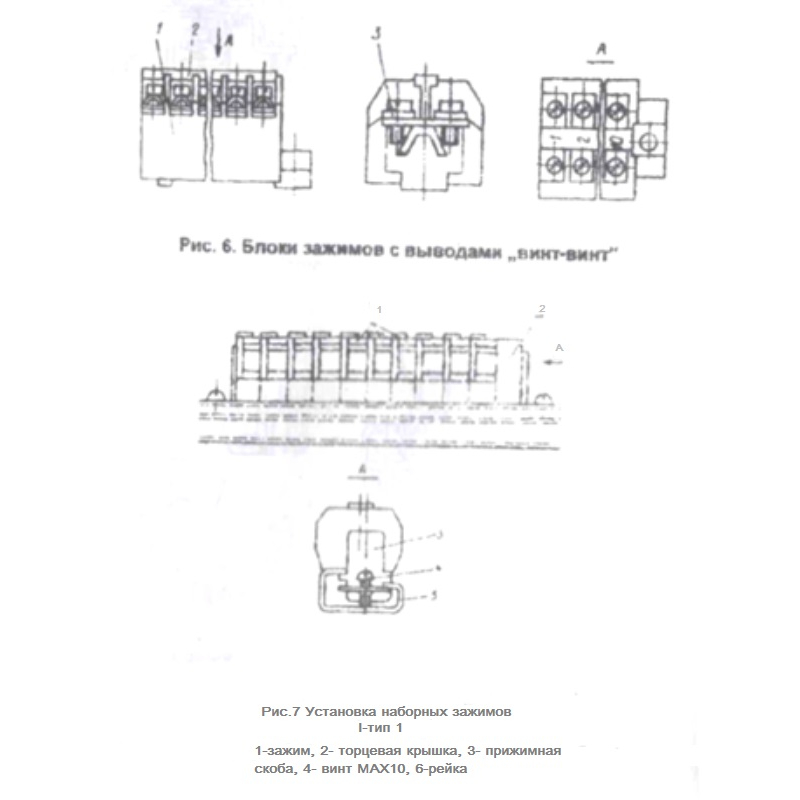

3.6.3. Жилы проводов вводятся под скобы б и зажимаются винтами 5. Способы установки показаны на рис 7 3.7. Блоки зажимов показаны на рис 6

3.7 1. Блоки зажимов состоят из пластмассовой колодки 1, защелки 2 и контактах узлов 3, имеющих  те же составные части, что и контактные узлы проходного зажима на токи до 25 А включительно.

3.7.2. При установке блоков зажимов на рейку вначале крепится торцевая крышка, затем каждый блок Способы установки блоков показаны на рис 8.

3.8. Наименование деталей, поставляемых россыпью, приведены в приложении 1.

3.8.1. Примеры применения этих деталей приведены в приложении 2.

3.8.2. Для электрического соединения зажимов между собой применяются перемычки 11 на два соединительных элемента, устанавливаемые через стенку корпусов мостиковых зажимов и крепящиеся к ним винтами 14.

В наборных проходных зажимах на токи до 25 А и в блоках зажимов применяются перемычки 12, устанавливаемые до монтажа проводов таким Образом, чтобы токопроводящая жила прижималась скобой к перемычке.

Для маркировки провода применяется подкладка (флажок), устанавливаемая под любой из зажимов блока.

3.8.3. Для обеспечения различных вариантов маркировки зажимов применяются маркировочные бирки различного цвета 18, устанавливаемые в пазах корпусов зажимов.

3.8.4. Маркировка зажимов на токи  100—630 А осуществляется непосредственно на их корпусах.

3.8.5. Для маркировки зажимов блоков используется защелка.

3.8.6. Для защиты от прикосновения к токоведущим частям зажимов применяются изоляционные пластины 16, устанавливаемые на корпусах зажимов на втулки 15.

3.8.7. Для обеспечения различных вариантов установки зажимов наборных и блоков зажимов применяются скобы 9, 10, при помощи которых зажимы закрепляются винтами М4 или М5 на установочных скобах различной конфигурации. Все установочные особы и винты в комплект поставки не входят.

Расчеты габаритно-установочных размеров рядов зажимов приведены в прил 2.

4. Указания мер безопасности

4.1. Производить осмотр и электрический монтаж зажимов и блоков разрешается при снятом напряжении.

4.2. При установке необходимо обесточить надежное крепление зажимов, блоков и подводящих проводов.

5. Порядок установки и подготовка к работе

5.1. Зажимы и блоки разрешается устанавливать на заземляемых металлических панелях в местах, полностью защищенных от попадания пыли, воды, масла и посторонних предметов, а также исключающих возможность прикосновения персонала к токоведущим частям.

5.2. В районах с холодным климатом установка зажимов и блоков должна производиться в помещениях с регулируемыми климатическими условиями, например в закрытых отапливаемых или охлаждаемых и вентилируемых производственных помещениях.

5.3. Перед установкой должна быть проверена целостность зажимов и блоков и соответствие их типоисполнений требуемым.

5.4. Электрический монтаж должен производиться так,  чтобы проводники не создавали механических усилий на зажимы, при этом концы медных многопроволочных (неоконцованных) жил следует скрутить в направлении навивки вдоль оси проводника, а алюминиевые жилы подготовить в соответствии

с ГОСТ 10434-82. Проводники должны быть смонтированы без натяга, при этом изоляции должна быть снята на более чем на 2 мм от плоскости зажима.

5.5. Для снятия с рейки одного или нескольких зажимов типа 3 нужно ослабить винт и поочередным высвобождением зажимов извлечь нужный зажим. Для извлечения зажимов типов 1 и 2 нужно ослабить винт прижимной скобы и повернуть зажим. Зажимы устанавливаются на рейку в обратном порядке.

6. Техническое обслуживание

6.1. Профилактический контроль зажимов должен производиться совместно с профилактическим контролем аппаратуры (оборудования).  При этом нужно очистить зажимы и блоки от пыли и грязи сжатым воздухом. Обратить внимание на целостность корпусов и проверить затяжку винтовых соединений.

6.2. Состояние изоляции проверяется не реже одного разе в год.

7. Возможные неисправности и методы их устранения

8. Правила хранения и транспортирование

8.1. Транспортирование и хранение зажимов, блоков и деталей производится в упаковке предприятия-изготовителя.

8.2. Хранение зажимов, блоков и деталей производится в помещении при температуре воздуха от минус 50 до 40⁰ С и относительной влажности до 80 % при 20 ⁰С (для исполнения У) и от минус 50 до 50⁰ С и относительной влажности до 80 % при 27⁰ С (для исполнения Т).

Хранение химикатов, кислот, щелочей в одном помещении с упакованными зажимами блоками и деталями, а также резкие колебания температуры воздуха не допускаются.
