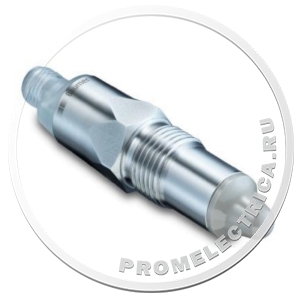

Емкостно-частотный сигнализатор уровня CleverLevel LBFH

Основные характеристики
Сертификация согласно требованиям Европейского стандарта взрывобезопасности (ATEX) и системы МЭК по сертификации электрооборудования для взрывоопасных сред (IECEx)
Соответствует требованиям 3-A и Управления по контролю качества пищевых продуктов и лекарственных препаратов США (FDA), сертифицировано согласно требованиям Европейской группы гигиенического проектирования (EHEDG)
Работа с материалами, имеющими склонность к налипанию
Два регулируемых переключающих выхода
Многоцветный светодиодный индикатор с углом обзора 360°
Интерфейс IO-Link

Технические характеристики
Эксплуатационные характеристики
Принцип измерения Сигнализатор уровня
CleverLevel (с разверткой по частоте)
Гистерезис ±1 мм
Характеристики среды DC > 1,5
Время реакции 0,04 с, стандарт
Режимы срабатывания Предустановленное окно
Самонастраивающийся
Затухание 0...10 с, настраиваемое
Повторяемость ±1 мм
Допуски применения
Температура процесса +40...115 °C, непрерывно при
ТТокр.среды < 50 °C
+40...135 °C, менее 1 ч при
ТТокр.среды < 50 °C
Давление процесса +1...10 бар
+1...5 бар, T = 135 °C
Технологическое присоединение
Варианты присоединений См. раздел «Размеры»
Монтажное положение Любое (сверху, снизу, сбоку)
Материал контактной части Полиэфирэфиркетон (ПЭЭК)
Natura
AISI 316L (1.4404)
Шероховатость поверхности
контактной части Ra ≤0,8 мкм
Условия окружающей среды
Температура окружающей
среды -40...85 °C
Температура хранения -40...85 °C
Класс защиты (EN 60529) IP 67
IP 69K, с соответствующим кабелем
Влажность Относительная влажность < 98 %, с конденсацией
Вибростойкость
(синусоидальная) (EN 60068-2- 6)
Амплитуда 1,6 мм (2...25 Гц), 4g (25...100 Гц)
Выходной сигнал
Тип сигнала PNP NPN
Цифровой (Push-pull)
Логическая схема
переключения
Нормально открытая (НО)
Нормально закрытая (НЗ)
Падение напряжения PNP: (+Vs -0,5 В)±0,2 В,
сопротивление нагрузки ≥ 10 кОм
NPN: (+0,4 В)±0,2 В,
сопротивление нагрузки ≥ 10 кОм
Номинальный ток макс. 100 мА
Ток утечки макс. 100 мкА
Защита от короткого замыкания Есть
Интерфейс IO-Link 1.1
Корпус
Исполнение Компактное
Размеры См. раздел «Размеры»
Материал Нержавеющая сталь
Электрическое соединение
Разъем M12-A, 4 pin, поликарбонат
M12-A, 4 pin, нержавеющая сталь
Электропитание
Напряжение питания 8...36 В постоянного тока
Потребляемый ток (без нагрузки) стандартно 25 мА, макс. 40 мА
Готовность к работе при подключении питания < 3 с
Защита от обратной полярности Есть
Заводские настройки
Функция обучения qTeach Активирована
Логическая схема переключения SW1
Нормально открытая (НО)
Логическая схема переключения SW2
Нормально закрытая (НЗ)
Диапазон переключения (диэлектрическая проницаемость, DC)

Заводские настройки
Диапазон гистерезиса 2,4 %
Затухание 0,1 с
Заводские настройки – самонастраивающийся
Логическая схема переключения
Нормально открытая (НО)
Расширенная настройка Отключена
Верхнее устанавливаемое значение 100 %
Затухание 0 мс
Расстояние срабатывания 3,0 %
Значение при пуске 0,0 %
Обнаружение установившегося режима Активно
lECEx / ATEX II 1D Ex - ta IIIC T100 °C Da
Диапазон напряжений, Un 30 В постоянного тока, макс.
Номинальный ток, In 100 мА
Класс защиты для кабельной
оснастки IP 67
Температурный класс T100 °C -40 < ТТокр.среды < 85 °C
IECEx / ATEX II 1G - Ex ia IIC T4 Ga
Максимальные значения для
выбора барьера, Ui
30 В постоянного тока, макс.
Максимальные значения для
выбора барьера, Ii 100 мА
Максимальные значения для
выбора барьера, Pi 750 мВт
IECEx / ATEX II 1G - Ex ia IIC T4 Ga
Внутренняя емкость, Ci 63 нФ
Внутренняя индуктивность, Li 617 мкГн
Температурный класс, T1...T4 -40 < ТТокр.среды < 85 °C
IECEx / ATEX II 3G - Ex nA IIC T4 Gc
Диапазон напряжений, Un 30 В постоянного тока, макс.
Номинальный ток, In 100 мА
Класс защиты для кабельной
оснастки IP 67
Температурный класс, T1...T4 -40 < ТТокр.среды < 85 °C
Соответствие требованиям и разрешения
Электромагнитная совместимость – излучение
EN 61326, установлено с закрытой металлической емкости
Электромагнитная совместимость – защищенность
EN 61326, установлено с закрытой металлической емкости
Гигиена 3-A (74-07)
EHEDG EL, класс I
FDA (21 CFR 177.2415)
Безопасность Сертифицировано лабораторией UL (США), E365692
Закон о регулировании водного режима – WHG (переполнение, утечка)
Взрывозащита ATEX II 1G Ex ia IIC T4 Ga
ATEX II 1D Ex ta IIIC T100 °C
Da
ATEX II 3G Ex nA IIC T4 Gc
IECEx Ex ia IICT4 Ga
IECEx Ex ta IIICT100 °C Da
IECEx Ex nA IIC T4 Gc
Допуски для фармацевтики Фармакопея США (USP): класс
VI (материал - полиэфирэфиркетон)
