Технические характеристики AHC15A
Описание, применение AHC15A
Суточный/недельный таймер ARCOM-AHC15A предназначен для отсчета интервалов времени, автоматического включения/отключения электротехнического оборудования через заданный промежуток времени в течение недели и управления различными устройствами
Особенности ARCOM-AHC15A:
Количество шагов программы: до 16
Минимальный интервал времени работы программы: 1 мин
Режимы работы: суточный и недельный
Реле: ~16 А, 250 В
Резерв хода: 150 ч
Монтаж: на DIN-рейку
Задание времени событий с точностью до 1 минуты
Возможность ручного включения/выключения нагрузки
Кварцевый микроконтроллер
Технические характеристики ARCOM-AHC15A:
Количество шагов программы До 16
Минимальная длительность шага 1 мин
Резерв хода 150 ч
Индикатор
ЖК, 4-разрядный
Релейный выход ~16 А, 250 В
Потребляемая мощность 5 ВА
Питание
~220…240 В, 50…60 гц
Условия эксплуатации
Температура
−10…55°С
Влажность
< 95%RH
Габаритные размеры

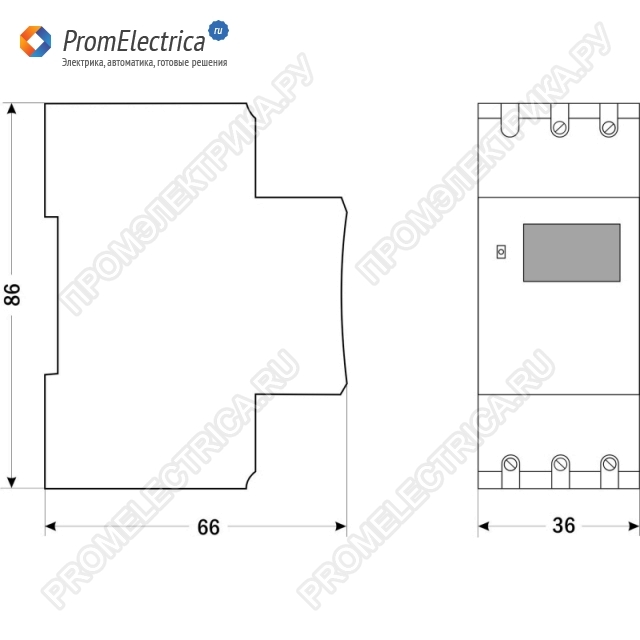

86×36×66 мм
Элементы прибора ARCOM-AHC15A:
Элементы лицевой панели:
• ON – индикатор включения/выключения выходного реле.
• кнопка входа/навигации по меню программирования.
• D+ кнопка установки дня недели.
• H+ кнопка установки часов.
• M+ кнопка установки минут.
• кнопка настройки/отображения времени.
• MANUAL – кнопка вкл./выкл. выбранного шага программы или задания состояния выходного реле.
• RESET – кнопка сброса всех параметров.

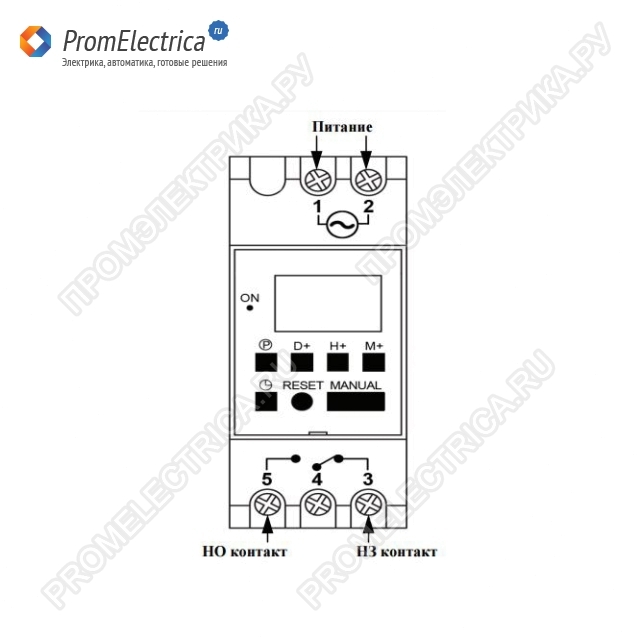

Подключение:
Напряжение питания подается на зажимы 1 и 2.
Выходное реле:
• 4 – общий контакт,
• 5 – нормально открытый контакт,
• 3 – нормально закрытый контакт.
Порядок работы ARCOM-AHC15A:
Таймер обеспечивает выполнение 16 циклов программ управления временем включения и отключения нагрузки. Программирование таймера осуществляется кнопками, расположенными на лицевой панели.Жидкокристаллический дисплей таймера имеет два режима индикации: текущего времени (включается кнопкой «часы» ) и программирования (включается кнопкой ). 2 Индикатор ON на лицевой панели включается при срабатывании выходного реле.Напряжение питания подается на зажимы 1 и 2. Нагрузка подключается к зажимам 4 (общий), 5 (НО-контакт), 3 (НЗ-контакт).
Программирование и настройка ARCOM-AHC15A:
Подключите устройство к источнику питания. При первом включении должна зарядиться встроенная батарея. Это может занять несколько минут. После зарядки батареи устройство автоматически включится. Нажмите кнопку RESET для воз-вращения к заводским настройкам. В течение первых 8 секунд происходит опрос состояния таймера (на жидкокристаллическом дисплее высвечиваются все имеющиеся на нем символы), затем включается отсчет времени.Для установки текущего времени и дня недели нажмите и удерживайте кнопку, после чего нажимайте кнопки D+ (день), H+ (часы), M+ (минуты) необходимое число раз. Обозначения дней недели: MO – понедельник, TU – вторник,WE – среда, TH – четверг, FR – пятница, SA – суббота, SU – воскресенье.Для переключения между 12- и 24-часовой временными шкалами удерживай-те кнопку нажатой в течение 5 секунд. По умолчанию задана 24-часовая шкала. При переключении в 12-часовой режим на индикаторе появится надпись АМ(утро) или РМ (вечер).Запрограммируйте устройство в соответствии с таблицей. В случае необходимости отмены ранее запрограммированного цикла включения или отключения необходимо нажатием кнопки выбрать этот цикл и нажать кнопку MANUAL. При этом на индикаторе время будет отображено прочерками.Повторно включить ранее заданный цикл можно нажатием кнопки MANUAL.
Автоматический режим
В приборе реализован автоматический режим срабатывания реле:Auto OFF − изначально реле находится в выключенном состоянии; включается в заданное время (шаг 1) и выключается в заданное время (шаг 5).Auto ON − изначально реле находится во включенном состоянии, выключается в заданное время (шаг 5).
Ручной режим
Если необходимо, можно принудительно установить нужное состояние реле с помощью кнопки MANUAL:исходное (выключенное) состояние контактов реле (появится надпись OFF);включенное (инверсное) состояние контактов реле (появится надпись ON).Примечание: если устройство находится в ручном режиме (на дисплее есть надпись ONили OFF), автоматический режим не работает.
