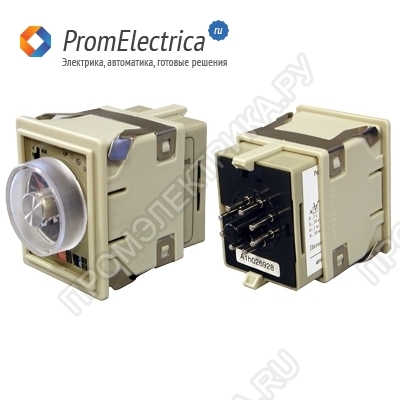

Описание, применение AH3-N
Реле времени (таймер) ARCOM-AH3-N предназначено для включения/выключения исполнительных механизмов по установленной выдержке времени
Особенности ARCOM-AH3-N:
Диапазон задаваемых выдержек времени: 0...30 ч
Погрешность: ±1% от полной шкалы
Отсчет времени: прямой
Режимы работы: однократный
2 реле: ~5 А, 220 В
Поворотная механическая шкала
Монтаж: настенный, на DIN-рейку, в щит (с помощью крепежа Y-40)
Широкий диапазон переключаемых выдержек
Задержка на включение и выключение
Переключатель логики работы реле
Запуск подачей питания
Поворотная механическая шкала
Индикатор работы и состояния выходного реле
Релейный выход
Съемная клеммная колодка
Технические характеристики ARCOM-AH3-N:
Диапазон задаваемых выдержек времени
AH3-NA: 0…1 с, 0…10 с, 0…1 мин, 0…10 мин
AH3-NB: 0…3 c, 0…30 c, 0…3 мин, 0…30 мин
AH3-NС: 0…6 с, 0…60 с, 0…6 мин, 0…60 мин
AH3-ND: 0…1 мин, 0…10 мин, 0…1 ч, 0…10 ч
AH3-NE: 0…3 мин, 0…30 мин, 0…3 ч, 0…30 ч
Относительная погрешность
±1% от полной шкалы
Релейный выход
2 реле ~5 А, 220 В
Режим работы реле
С задержкой времени (положение переключателя «А»)
Мгновенного переключения (положение переключателя «B»)
Потребляемая мощность
2 ВА
Питание
~220 В, ~110 В, =24 В
Условия эксплуатации−10…50°С
48…85%RH
Монтаж
Настенный, на DIN-рейку, в щит (с помощью крепежа Y-40)

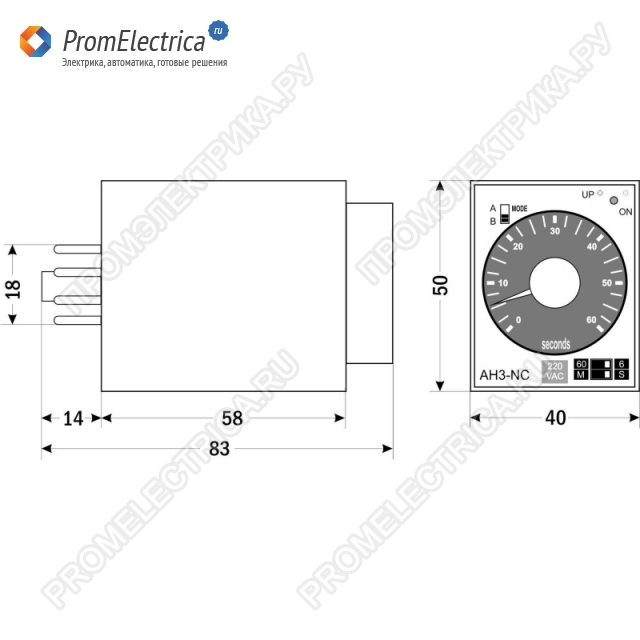

Габаритные размеры
50×40×83 мм
(50×40×87 мм - с колодкой)
Размеры резного отверстия
51×41 мм

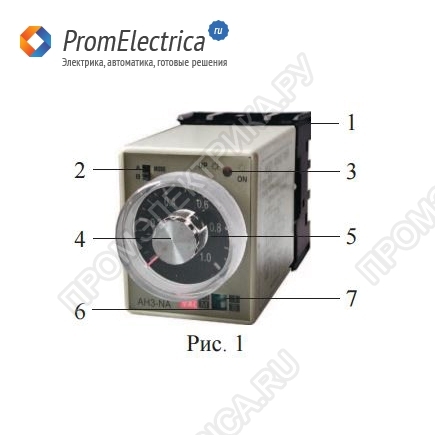

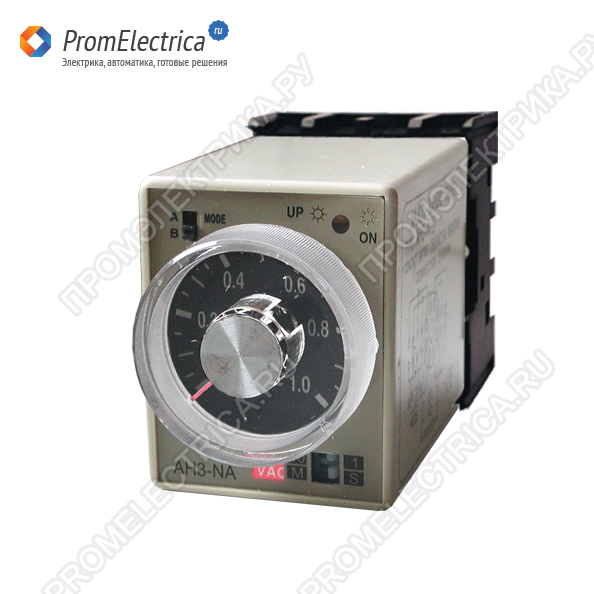

Элементы прибора ARCOM-AH3-N:
1. Клеммная колодка.
2. Переключатель режимов работы перекидного контакта.
3. Светодиодный индикатор ON состояния «прибор включен».
4. Поворотный селектор со стрелкой.
5. Циферблат.
6. Переключатель времени срабатывания контакта «х10».
7. Переключатель времени срабатывания контакта.
Порядок работы ARCOM-AH3-N:
ВНИМАНИЕ! Обесточьте сеть перед подключением к ней прибора.
1. Подключение реле к цепи.
a. Установите клеммную колодку 1 (рис. 1) на DIN-рейку.

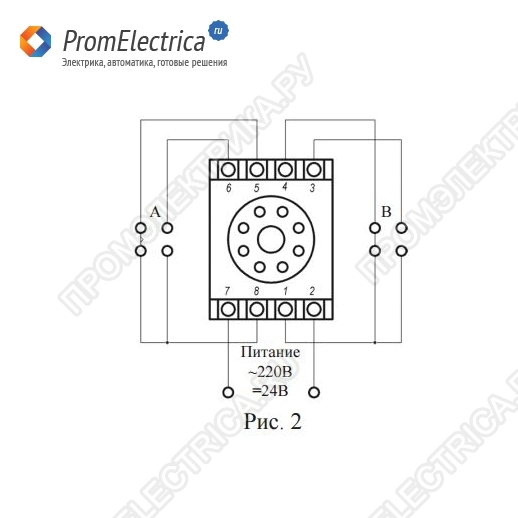

b. В соответствии с рис. 2 подключите питание к контактам 2 и 7 клеммной колодки.
c. В соответствии с рис. 2 подключите к контактам клеммной колодки выводы управляемой цепи.Примечание: на рис. 2 контакт 8, 5, 6 работает в режиме А (с задержкой), контакт 1,3, 4 работает в режиме В (без задержки).
d. Подключите настенный таймер (рис. 1)к клеммной колодке так, чтобы соответствую щиеномера контактов таймера и колодки совпадали.
2. Работа с таймером
a. С помощью переключателя 2 выберите режим работы перекидного контакта: А – с задержкой по времени, В – без задержки.
b. С помощью переключателей 6, 7 выберите время срабатывания таймера.
c. Включите таймер, подав напряжение на контакты 2 и 7. При включении загорится светодиодный индикатор ON (рис. 1).
d. С помощью поворотного селектора 4 на циферблате 5 (рис. 1) выберите необходимый временной интервал.
e. По истечении установленного временного интервала загорится светодиодный индикатор UP и произойдет переключение перекидных контактов 1, 3, 4 или 8, 5, 6.
Переключение контактов (срабатывание таймера) происходит только один раз. Повторная установка таймера возможна только после отключения и повторного включения прибора.
