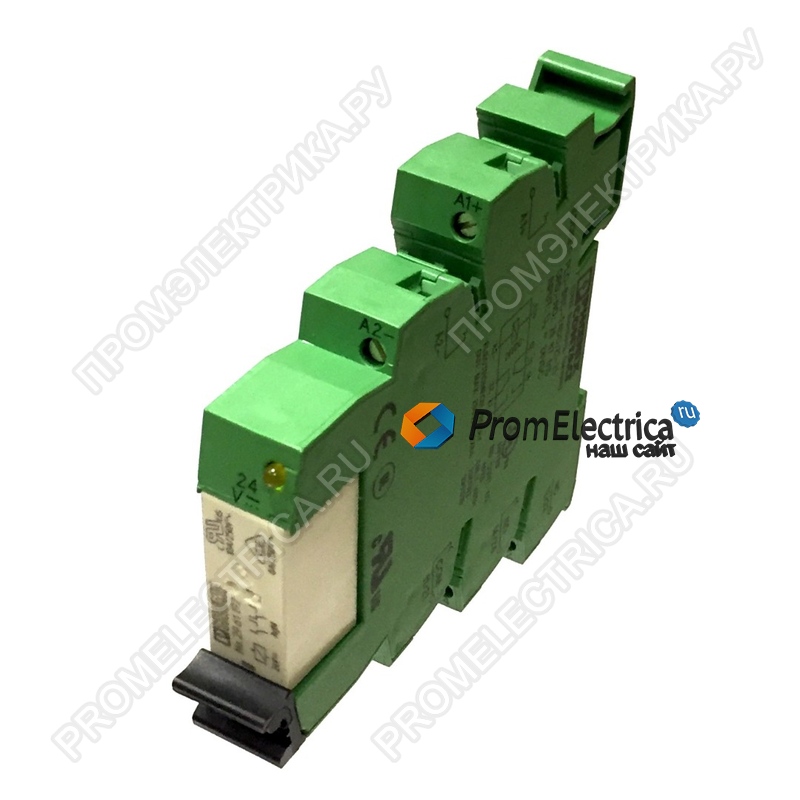

Описание, применение 2967060 Phoenix Contact
Ширина 14 мм
Высота 80 мм
Глубина 94 мм
Условия окружающей среды
Температура окружающей среды (при эксплуатации) -40 °C ... 60 °C
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Степень защиты RT III (Реле)
IP20 (Установочный блок реле)
Активная часть
Входное номинальное напряжение UN 24 В DC
Типовой входной ток при UN 18 мА
Время срабатывания, типовое 8 мс
Время возврата, типовое 10 мс
Защитная схема Защита от переполюсовки Диод защиты от переполюсовки
Защитный диод Защитный диод
Индикация рабочего напряжения LED желт.
Мощность потерь при номинальных условиях 0,43 Вт
Вернуться вверх
Контактная часть
Исполнение контакта 2 переключающих контакта
Тип коммутационного контакта Одинарный контакт
Материал контакта AgNi
Максимальное напряжение переключения 250 В AC/DC (Если напряжение между одинаковыми клеммами расположенных рядом модулей превышает 250 В (L1, L2, L3), то необходимо установить разделительную пластину PLC-ATP. Затем мостовое соединение потенциалов производится с помощью FBST 8-PLC...или...FBST 500...)
Минимальное напряжение переключения 5 В AC/DC (при 10 мА)
Минимальный коммутационный ток 10 мА (при 5 В)
Максимальный пусковой ток 15 A (300 мс)
Макс. ток продолжительной нагрузки 6 A
Мощность отключения (активная нагрузка), максимальная 140 Вт (при 24 В DC)
85 Вт (При 48 В DC)
60 Вт (При 60 В DC)
44 Вт (При 110 В DC)
60 Вт (При 220 В DC)
1500 ВА (При 250 В AC)
Коммутационная способность 2 A (при 24 В, DC13)
3 A (при 24 В, AC15)
3 A (при 120 В, AC15)
0,2 A (при 250 В, DC13)
3 A (при 250 В, AC15)
Общие сведения
Испытательное напряжение, обмотка реле / релейный контакт 4 кВ AC (50 Гц, 1 мин)
Испытательное напряжение, переключающий контакт / переключающий контакт 2,5 кВ AC (50 Гц, 1 мин)
Режим работы 100 % ED
Долговечность механическая 3x 107 коммутационных циклов
Монтажное положение на выбор
Указания по монтажу устанавливаются в ряд без промежутков
Параметры подключения
Наименование, подключение Активная часть
Тип подключения Винтовые зажимы
Длина снятия изоляции 8 мм
Резьба винтов M3
Сечение жесткого провода 0,14 мм² ... 2,5 мм²
Сечение гибкого провода 0,14 мм² ... 2,5 мм²
0,2 мм² ... 2,5 мм² (Отдельный кабельный наконечник)
2x 0,5 мм² ... 1,5 мм² (Сдвоенный кабельный наконечник)
Сечение проводника AWG 26 ... 14
Параметры подключения 2
Наименование, подключение Контактная часть
Тип подключения Винтовые зажимы
Длина снятия изоляции 8 мм
Резьба винтов M3
Сечение жесткого провода 0,14 мм² ... 2,5 мм²
Сечение гибкого провода 0,14 мм² ... 2,5 мм²
0,2 мм² ... 2,5 мм² (Отдельный кабельный наконечник)
2x 0,5 мм² ... 1,5 мм² (Сдвоенный кабельный наконечник)
Сечение проводника AWG 26 ... 14
Стандарты и предписания
Подключение согласно стандарту CUL
Наименование Стандарты / нормативные документы
Стандарты / нормативные документы МЭК 60664
EN 50178
Расчетное импульсное напряжение 6 кВ
Изоляция Безопасное разделение: управляющие цепи / контакты
Степень загрязнения 2
Категория перенапряжения III
