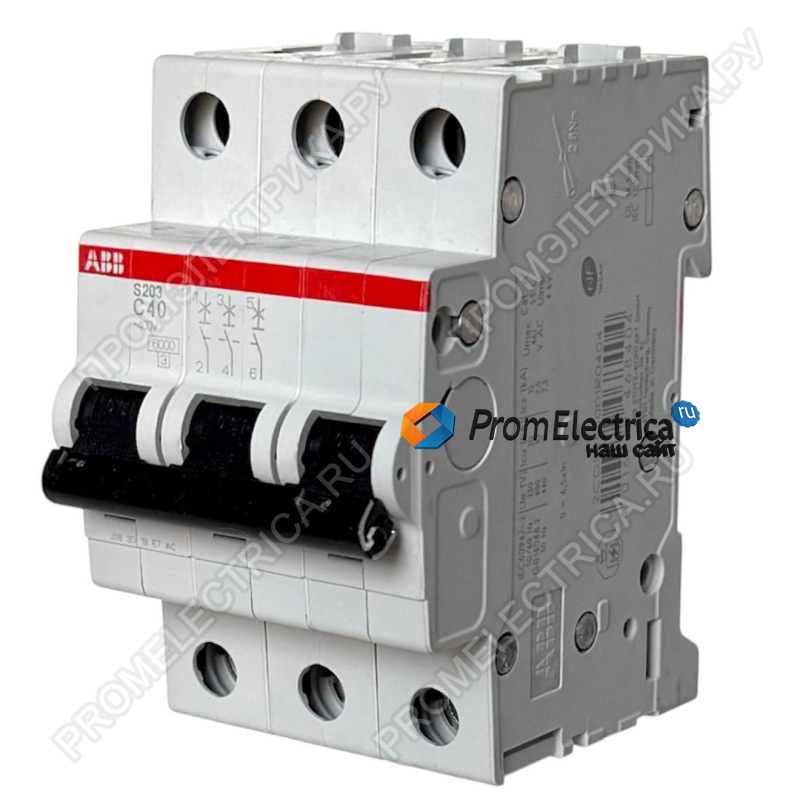

Описание, применение 2CDS253001R0404 ABB
Технические характеристики ABB 2CDS253001R0404
Количество полюсов: 3
Характеристика срабатывания: C
Частота: 50 Гц
Номинальное Напряжение: 400 в
Номинальный Ток: 40 А
Род тока: переменный ток(ac)/постоянный ток(dc)
Глубина монтажа, установки: 69 мм
Номинальная отключающая способность в соответствии с EN 60898: 6 кА
Ширина в числах модульных расстояний: 3
Сечение многопроволочного гибкого проводника по: 25 кв.мм
Сечение многопроволочного гибкого проводника с: 0.75 кв.мм
Сечение однопроволочного проводника по: 35 кв.мм
Сечение однопроволочного проводника с: 0.75 кв.мм
Количество защищенных полюсов: 3
С коммутируемым нейтральным проводником: нет
Номинальное импульсное напряжение: 4 кВ
Частота по: 60 Гц
Частота с: 50 Гц
Номинальное напряжение изоляции Ui: 440 в
Температура окружающей среды при эксплуатации по: 55 град.C
Температура окружающей среды при эксплуатации с: -25 град.C
Степень защиты IP: IP20
Параметры автоматического выключателя ABB 2CDS253001R0404
Серия S200
Тип монтажа DIN-рейка
Ед. измерения шт
Ширина, мм 53
Глубина, мм 69
Высота, мм 88
Масса, кг 0.375
Исполнение Стационарный
Кратность уставки расцепителя Km,, о.е. C (5-10In)
Способ задания уставки расцепителя По типу (A/B/C/D...)
Климат. исполнение УХЛ3.1
Токи уставки расцепителя в зоне перегрузки Ir, А 40
Тип монтажной рейки 35x15, 35x7.5
Электронный расцепитель Нет
Электродинамическая стойкость Icm, кА 17
Тепловой расцепитель Да
Взрывозащита Без взрывозащиты
Активное сопротивление полюса R, мОм 3
Кратности тока для времени, tm нет
Модульный Да
Дифф. расцепитель Нет
Время срабатывания расцепителя в зоне КЗ tm, c 0.01
Электромагнитный расцепитель Да
