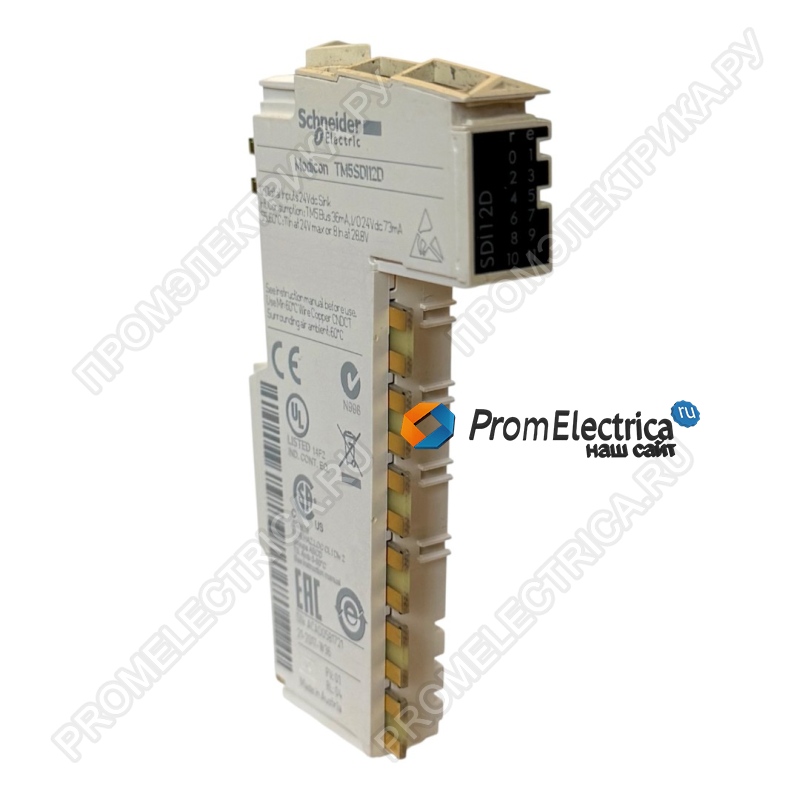

Описание, применение TM5SDI12D Schneider Electric
Основные характеристики TM5SDI12D:
серия продукта
Modicon TM5
тип устройства или его аксессуаров
Модуль дискретного ввода
количество дискретных входов 12
напряжение дискретного входа 24 V
Дополнительные характеристики
совместимость серий продукта
Modicon LMC058
Modicon M258
PacDrive LMC motion controller
совместимость изделий
Контроллер перемещений
Логический контроллер
PacDrive LMC Pro
PacDrive LMC Eco
PacDrive LMC Pro 2
тип напряжения дискретного входа
Пост. Тока
пределы входного напряжения
20,4...28,2 В
тип дискретных входов
"приемник"
ток дискретного входа
3.75 мА
входной импеданс
6.4 кОм
цвет Белый
предельный уровень коммутации напряжения в состоянии 0
<= 5 В
предельный уровень коммутации напряжения в состоянии 1
>= 15 В
input filtering
<= 25 ms настраиваемый с помощью ПО
<= 100 ms аппартаное обеспечение
изоляция
Нет изоляции между каналами
Изоляция между каналом и шиной ~500 В (действующее значение)
потребляемый ток
36 мА 5 V постоянный ток шина
73 мА 24 V постоянный ток все входы Вкл
рассеиваемая мощность, Вт <= 1.93 Вт
локальная индикация
1 светодиод зеленый для блок питания
1 светодиод красный для блок питания
12 светодиодов зеленый для состояние входа
электрическое соединение 1 провод
маркировка CE
масса продукта 0.025 кг
Условия эксплуатации
стандарты
CSA C22,2 No 142
IEC 61131-2
UL 508
CSA C22.2 № 213
сертификация продукта
CSA
C-Tick
cULus
ГОСТ Р
рабочая температура окружающей среды
-10...60 °C с коэффициент ухудшения характеристик горизонтальная утановка
-10...55 °C без коэффициент ухудшения характеристик горизонтальная утановка
-10...50 °C вертикальная установка
температура окружающей среды при хранении -40...70 °C
относительная влажность 5...95 % без образования конденсата
степень защиты IP IP20 в соответствии с IEC 61131-2
степень загрязнения 2 в соответствии с IEC 60664
рабочая высота 0...2000 м
высота хранения 0...3000 м
виброустойчивость
1 gn (f = 8.4...150 Гц) DIN-рейка
3,5 мм (f = 5...8.4 Гц) DIN-рейка
ударопрочность
15 gn для 11 мс
электромагнитная совместимость
Наведенные и излучаемые помехи в соответствии с CISPR 11
Наведенные РЧ помехи в соответствии с EN/IEC 61000-4-6
Испытание стойкости к с электролитическому разряду (4 кВ - при контакте) в соответствии с EN/IEC 61000-4-2
Испытание стойкости к с электролитическому разряду (8 кВ - в воздухе) в соответствии с EN/IEC 61000-4-2
Восприимчивость к электромагнитным полям (1 В/м - 2...2.7ГГц) в соответствии с EN/IEC 61000-4-3
Восприимчивость к электромагнитным полям (10 V/m - 80...2000МГц) в соответствии с EN/IEC 61000-4-3
Испытание на невосприимчивость к коммутационным помехам/коротким пакетам (1 кВ - Вх/Вых ) в соответствии с EN/IEC 61000-4-4
Испытание на невосприимчивость к коммутационным помехам/коротким пакетам (1 кВ - экранированный кабель) в соответствии с EN/IEC 61000-4-4
Испытание на невосприимчивость к коммутационным помехам/коротким пакетам (2 kV - линии питания) в соответствии с EN/IEC 61000-4-4
Тест на стойкость к импульсному перенапряжению 1,2/50 мкс (0,5 кВ - дифференциальн. режим) в соответствии с EN/IEC 61000-4-5
Тест на стойкость к импульсному перенапряжению 1,2/50 мкс (1 кВ - общий режим) в соответствии с EN/IEC 61000-4-5
