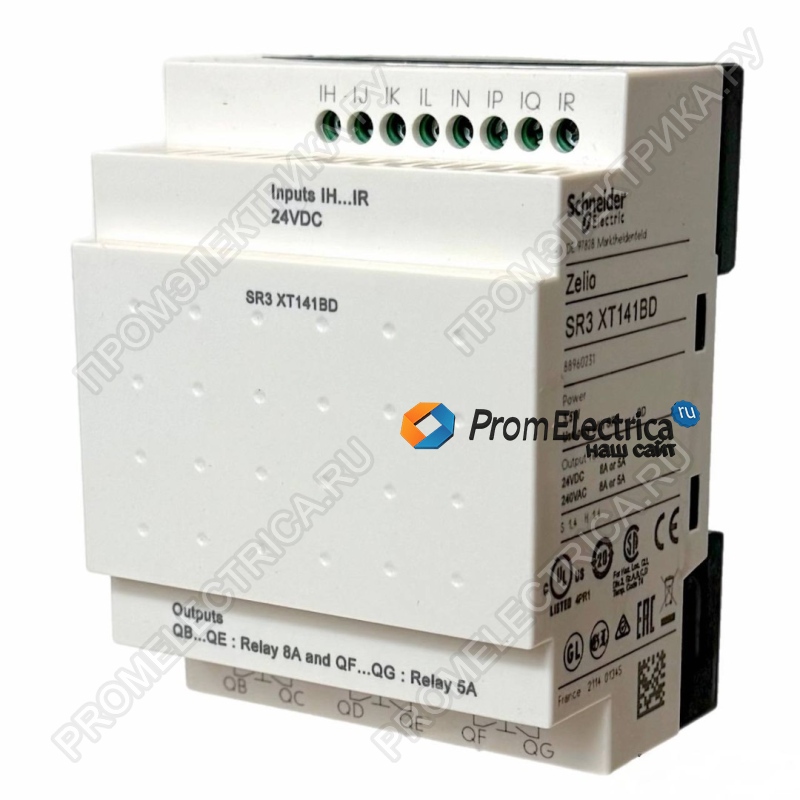

Описание, применение SR3XT141BD Schneider Electric
Основные характеристики
Серия Zelio Logic
Тип продукта
Модуль расширения дискретного вв/выв.
Дополнительные характеристики
кол-во строк в программе или функциональных блоков
120 с язык лестничных диаграмм LADDER программирование
время цикла
6...90 ms
срок резервного хранения данных
10 лет в 25 °C
погрешность хода часов
12 минут в год в 0...55 °C
Проверки
(Загрузка) памяти программ при каждом включении питания
номинальное напряжение питания [Us]
24 В пост. ток
Пределы напряжения питания
19,2...30 миля
защита от включения с обратной полярностью С
количество дискретных входов
8 в соответствии с МЭК 61131-2 тип 1
Тип дискретного входа
Резистивные
напряжение дискретного входа
24 V пост. тока
Ток дискретного входа
4 мА
частота счета
1 км² для дискретный вход
Предельный уровень коммутации напряжения в
>= 15 В для цепи дискретных входов I1...IA и IH...IR
>= 15 В для IB...IG используется как цепь дискретного входа
Предельный уровень коммутации напряжения в
<= 5 В для цепи дискретных входов I1...IA и IH...IR
<= 5 В для IB...IG используется как цепь дискретного входа
Гарантированное текущее состояние 1
>= 1.2 mA (IB...IG используется как цепь дискретного входа)
>= 2.2 mA (цепи дискретных входов I1...IA и IH...IR)
Гарантированное текущее состояние 0
<= 0.5 мA (IB...IG используется как цепь дискретного входа)
<= 0.75 mA (цепи дискретных входов I1...IA и IH...IR)
совместимость входа
3-проводн. бесконтактные PNP датчики для дискретный вход
входной импеданс
12 кОм для IB...IG используется как цепь дискретного входа
7.4 кОм для цепи дискретных входов I1...IA и IH...IR
Количество выходов
6 релейных выхода
пределы выходного напряжения
24...250 V Пер. ток (релейный выход)
5...30 V Пост. ток (релейный выход)
тип контактов
Нет для релейный выход
выходной тепловой ток
5 A для 2 выходов для релейный выход
8 A для 4 выходов для релейный выход
электрическая износостойкость
AC-15: 500000 циклы в 230 В, 0,9 A для релейный выход в соответствии с IEC 60947-5-1
AC-12: 500000 циклы в 230 В, 1,5 A для релейный выход в соответствии с IEC 60947-5-1
DC-13: 500000 циклы в 24 В, 0,6 A для релейный выход в соответствии с IEC 60947-5-1
DC-12: 500000 циклы в 24 В, 1,5 A для релейный выход в соответствии с IEC 60947-5-1
коммутационная способность, мА
>= 10 мА в 12 В (релейный выход)
рабочая частота, Гц
0,1 дюйм (при Ie) для релейный выход
10 дюйм (режим холостого хода) для релейный выход
Механическая износостойкость
10000000 циклы для релейный выход
[Up] номинальное импульсное выдерживаемое на
4 кВ в соответствии с EN/МЭК 60947-1 и EN/МЭК 60664-1
время срабатывания
10 ms (из сост. 0 в сост. 1) для релейный выход
5 ms (из сост. 1 в сост. 0) для релейный выход
соединения – клеммы
Винтовые зажимы, 1 x 0,25...1 x 2,5 мм² (AWG 24...AWG 14) гибкий С кабельным наконечником
Винтовые зажимы, 2 x 0,25...2 x 0,75 мм² (AWG 24...AWG 18) гибкий С кабельным наконечником
Винтовые зажимы, 1 x 0,2...1 x 2,5 мм² (AWG 25...AWG 14) полугибкий
Винтовые зажимы, 1 x 0,2...1 x 2,5 мм² (AWG 25...AWG 14) жесткий кабель
Винтовые зажимы, 2 x 0,2...2 x 1,5 мм² (AWG 24...AWG 16) жесткий кабель
Момент затяжки 0,5 Н·м
Категория перенапряжения
III в соответствии с IEC 60664-1
Вес нетто 0,22 kg
Условия эксплуатации
Сертификаты
C-Tick
UL
GL
CSA
ГОСТ
Стандарты
IEC 61000-4-11
МЭК 61000-4-6 уровень 3
IEC 60068-2-27 Ea
IEC 60068-2-6 Fc
МЭК 61000-4-3
МЭК 61000-4-4 уровень 3
МЭК 61000-4-5
МЭК 61000-4-12
МЭК 61000-4-2 уровень 3
Степень защиты IP
IP20 в соответствии с IEC 60529 (клеммный блок)
IP40 в соответствии с IEC 60529 (передняя панель)
Характеристики окружающей среды
Директива по ЭМС в соответствии с IEC 61000-6-2
Директива по ЭМС в соответствии с IEC 61000-6-3
Директива по ЭМС в соответствии с IEC 61000-6-4
Директива по ЭМС в соответствии с IEC 61131-2 zone B
Директива по низковольтному оборудованию в соответствии с IEC 61131-2
помеха излучаемая/наведенная
Класс B в соответствии с EN 55022-11 группа 1
Степень загрязнения
2 в соответствии с IEC 61131-2
рабочая температура окружающей среды
-20...40 °C в невентилируемой оболочке в соответствии с МЭК 60068-2-1 и МЭК 60068-2-2
-20...55 °C в соответствии с МЭК 60068-2-1 и МЭК 60068-2-2
Температура окружающей среды при хранении -40...70 °C
Высота над уровнем моря 2000 м
Maximum altitude transport 3048 m
Относительная влажность
95 % без попадания конденсата или капель воды
