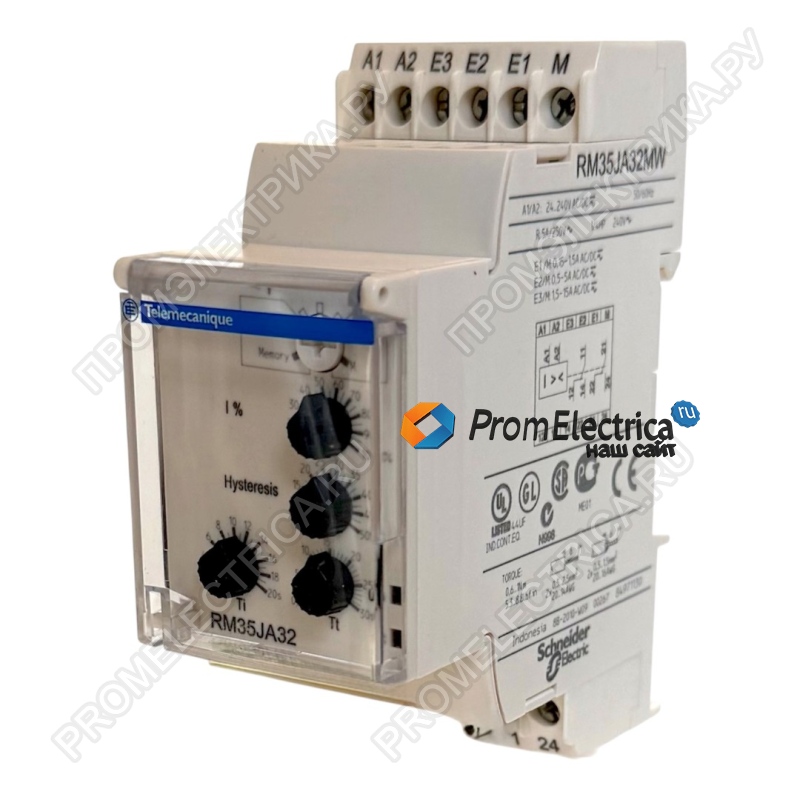

Описание, применение RM35JA32MW Schneider Electric
Технические характеристики RM35JA32MW:
Серия продукта Zelio Control
Тип продукта или компонента
Модульные реле измерения и управления
Тип реле Реле контроля тока
Наименование реле RM35JA
Параметры,
контролируемые реле
Обнаружение максимального или
минимального тока
Тип задержки Adjustable 1...20 s, 0 + 10 % on energisation Ti
Adjustable 0.3...30 s, 0 + 10 % on crossing the
threshold Tt
Коммутационная
способность, В·А
1250 В·А
Минимальный
коммутируемый ток
10 мА в 5 В пост. ток
Макс. коммутируемый ток 5 А пер./пост. тока
Потребляемая мощность, ВА <= 3.5 В·А переменный ток
Диапазон измерения 0,15...1,5 А зажимы E1-M
0,5...5 A зажимы E2-M
1,5...15 A зажимы E3-M
150 mA...15 A ток
Категория применения AC-12 в соответствии с IEC 60947-5-1
AC-13 в соответствии с IEC 60947-5-1
AC-14 в соответствии с IEC 60947-5-1
AC-15 в соответствии с IEC 60947-5-1
DC-12 в соответствии с IEC 60947-5-1
DC-13 в соответствии с IEC 60947-5-1
DC-14 в соответствии с IEC 60947-5-1
Дополнительно
Время сброса 1500 мс для задержка
Макс. коммутируемое напряжение 250 В пер./пост. тока
Номинальное напряжение питания [Us] 24...240 В пер./пост. тока, 50/60 Hz +/- 10 %
Пределы напряжения питания 20.4...264 В пер./пост. тока
Пределы напряжения цепи управления - 15 % + 10 % Un
Потребляемая мощность, Вт <= 0.6 Вт постоянный ток
Частота цепи управления 40...70 Hz +/- 10 %
Контактное сопротивление зажимов 0.005 Ом зажимы E3-M
0.015 Ом зажимы E2-M
0.05 Ом зажимы E1-M
Выходные контакты 2 переключающ.
Номинальный выходной ток 5 А
Цикл измерения <= 30 мс цикл измерения, согласно истинному действ. значению
Гистерезис 5...50 % предельная уставка
Задержка пуска после включения питания 0.3 с
Точность измерения +/- 10 % значения полной шкалы
Повторяемость позиционирования +/- 0,5 % для вход и цепь измерения
+/- 2 % для задержка
Погрешность измерения 0,05 %/°C с изменением температуры
1 на вольт по всему диапазону с изменением напряжения
Полярность Нет пост. ток
Предельная уставка 10...100 %
Маркировка CE : 73/23/EEC
CE : EMC 89/336/EEC
Категория перенапряжения III в соответствии с IEC 60664-1
Сопротивление изоляции > 500 МОм в 500 V постоянный ток между питанием и релейным выходом в
соответствии с IEC 60255-5
> 500 МОм в 500 V постоянный ток между измерением и релейным выходом в
соответствии с IEC 60664-1
> 1 MOhm в 500 V постоянный ток между питанием и измерением в соответствии
с IEC 60255-5
> 500 МОм в 500 V постоянный ток между питанием и релейным выходом в
соответствии с IEC 60664-1
> 500 МОм в 500 V постоянный ток между измерением и релейным выходом в
соответствии с IEC 60255-5
> 1 MOhm в 500 V постоянный ток между питанием и измерением в соответствии
с IEC 60664-1
[Ui] номинальное напряжение изоляции 250 В в соответствии с IEC 60664-1
Рабочее положение Любое положение без ухудшение характеристик
Соединения – клеммы Винтовые зажимы 1 x 0,5...1 x 4 мм² - AWG 20...AWG 11, жесткий кабель кабель
без наконечника
Винтовые зажимы 2 x 0.5...2 x 2.5 мм² - AWG 20...AWG 14, жесткий кабель кабель
без наконечника
Винтовые зажимы 1 x 0,2...1 x 2,5 мм² - AWG 24...AWG 12, гибкий кабель с
кабельным наконечником
Винтовые зажимы 2 x 0,2...2 x 1,5 мм² - AWG 24...AWG 16, гибкий кабель с
кабельным наконечником
Момент затяжки 0.6...1 Н-м в соответствии с IEC 60947-1
Материал корпуса Самозатухающий пластик
Индикация Светодиод зеленый для питание включено
Светодиод желтый для реле ON
Монтажная опора 35 мм симметричная DIN-рейка в соответствии с EN/IEC 60715
Электрическая износостойкость 100000 циклы
Механическая износостойкость 30000000 циклы
Рабочая частота <= 360 операций/час под полная нагрузка
Данные о безопасности и надежности MTTFd = 296.8 лет
B10d = 270000
Материал контактов Не содержит кадмий
Ширина 35 мм
Масса продукта 0.13 кг
Эксплутационные характеристики
стойкость к кратковременным исчезновениям
напряжения питания 50 мс
электромагнитная совместимость Стандартное излучение для промышленной среды в соответствии с EN/IEC 61000-6-4
Стандартн. излучение для жилых, коммерческих и небольших промышленных
помещений в соответствии с EN/IEC 61000-6-3
Стойкость к промышленной среде в соответствии с NF EN/IEC 61000-6-2
стандарты EN/IEC 60255-6
сертификация продукта CSA
C-Tick
GL
GOST
UL
температура окружающей среды при хранении -40...70 °C
рабочая температура окружающей среды -20...50 °C
относительная влажность 95 % в 55 °C в соответствии с IEC 60068-2-30
виброустойчивость 0,35 мм (f = 5...57.6 Гц) в соответствии с IEC 60068-2-6
1 gn (f = 57.6...150 Гц) в соответствии с IEC 60255-21-1
ударопрочность 15 gn для 11 мс в соответствии с IEC 60255-21-1
степень защиты IP IP20 (зажимы) в соответствии с IEC 60529
IP30 (корпус) в соответствии с IEC 60529
степень загрязнения 3 в соответствии с IEC 60664-1
напряжение испытания изоляции 2 кВ переменный ток 50 Гц, 1 мин. в соответствии с IEC 60255-5
2 кВ переменный ток 50 Гц, 1 мин. в соответствии с IEC 60664-1
импульс напряжения без поглощения мощности 4 кВ в соответствии с IEC 60255-5
4 кВ в соответствии с IEC 60664-1
4 кВ в соответствии с IEC 61000-4-5
Экологичность предложения
Статус долгосрочного предложения Продукт категории Green Premium
Директива RoHS
Регламент REACh Содержание особо опасных веществ не превышает пороговую величину
Экологический профиль продукта Доступно
Инструкция по утилизации продукта Доступно
Zelio Control product series
Type of product or component
Modular Measurement and Control Relays
Relay Type Current Control Relay
Relay Name RM35JA
Options,
controlled relays
Detection maximum or
minimum current
Delay type Adjustable 1 ... 20 s, 0 + 10% on energisation Ti
Adjustable 0.3 ... 30 s, 0 + 10% on crossing the
threshold tt
Switching
ability, In · And
1250 V · A
Minimum
switched current
10 mA to 5 VDC current
Max. switching current 5 A trans. / post. current
Power consumption, VA <= 3.5 V · A alternating current
Measuring range 0.15 ... 1.5 A clamps E1-M
0.5 ... 5 A clamps E2-M
1.5 ... 15 A clamps E3-M
150 mA ... 15 A current
Utilization category AC-12 in accordance with IEC 60947-5-1
AC-13 in accordance with IEC 60947-5-1
AC-14 in accordance with IEC 60947-5-1
AC-15 in accordance with IEC 60947-5-1
DC-12 in accordance with IEC 60947-5-1
DC-13 in accordance with IEC 60947-5-1
DC-14 in accordance with IEC 60947-5-1
Additionally
Reset time 1500 ms for delay
Max. switching voltage 250 V AC / DC current
Rated supply voltage [Us] 24 ... 240 V AC / DC. current, 50/60 Hz +/- 10%
Supply voltage limits 20.4 ... 264 V AC / DC current
Control voltage limits of the control circuit - 15% + 10% Un
Power consumption, W <= 0.6 W constant current
The frequency of the control circuit is 40 ... 70 Hz +/- 10%
Contact resistance of clamps 0.005 Ohm clamps E3-M
0.015 ohm E2-M clamps
0.05 ohm E1-M clamps
Output contacts 2 switching.
Rated output current 5 A
Measurement cycle <= 30 ms measurement cycle, according to the true action. meaning
Hysteresis 5 ... 50% limit setting
Start delay after power on 0.3 s
Measurement accuracy +/- 10% of full scale value
Positioning repeatability +/- 0.5% for input and measurement circuit
+/- 2% for delay
Measurement error 0.05% / ° C with temperature change
1 per volt across the range with voltage changes
Polarity No post. current
Limit setting 10 ... 100%
CE Marking: 73/23 / EEC
CE: EMC 89/336 / EEC
Overvoltage category III in accordance with IEC 60664-1
Insulation resistance> 500 MΩ to 500 V DC current between power supply and relay output
according to IEC 60255-5
> 500 MΩ to 500 V DC current between measurement and relay output in
according to IEC 60664-1
> 1 MOhm 500 V DC current between power supply and measurement in accordance
with IEC 60255-5
> 500 MΩ to 500 V DC current between power supply and relay output in
according to IEC 60664-1
> 500 MΩ to 500 V DC current between measurement and relay output in
according to IEC 60255-5
> 1 MOhm 500 V DC current between power supply and measurement in accordance
with IEC 60664-1
[Ui] rated insulation voltage 250 V in accordance with IEC 60664-1
Operating position Any position without degradation
Connections - terminals Screw terminals 1 x 0.5 ... 1 x 4 mm² - AWG 20 ... AWG 11, hard cable cable
without tip
Screw terminals 2 x 0.5 ... 2 x 2.5 mm² - AWG 20 ... AWG 14, hard cable
without tip
Screw terminals 1 x 0.2 ... 1 x 2.5 mm² - AWG 24 ... AWG 12, flexible cable with
cable lug
Screw terminals 2 x 0.2 ... 2 x 1.5 mm² - AWG 24 ... AWG 16, flexible cable with
cable lug
Tightening torque 0.6 ... 1 Nm in accordance with IEC 60947-1
Body material Self-extinguishing plastic
Indication LED green for power on
Yellow LED for ON relay
Mounting foot 35 mm balanced DIN rail in accordance with EN / IEC 60715
Electrical durability 100,000 cycles
Mechanical wear resistance 30,000,000 cycles
Operating frequency <= 360 operations / hour under full load
Safety and reliability data MTTFd = 296.8 years
B10d = 270000
Contact material Does not contain cadmium
35 mm wide
Product weight 0.13 kg
Performance characteristics
resistance to short-term extinctions
supply voltage 50 ms
electromagnetic compatibility Standard emission for industrial environments in accordance with EN / IEC 61000-6-4
Standard radiation for residential, commercial and small industrial
premises in accordance with EN / IEC 61000-6-3
Resistance to industrial environment in accordance with NF EN / IEC 61000-6-2
standards EN / IEC 60255-6
CSA product certification
C-tick
GL
Gost
UL
ambient temperature during storage -40 ... 70 ° C
working ambient temperature -20 ... 50 ° C
relative humidity 95% at 55 ° C in accordance with IEC 60068-2-30
vibration resistance 0.35 mm (f = 5 ... 57.6 Hz) in accordance with IEC 60068-2-6
1 gn (f = 57.6 ... 150 Hz) in accordance with IEC 60255-21-1
impact resistance of 15 gn for 11 ms in accordance with IEC 60255-21-1
IP20 degree of protection (clamps) in accordance with IEC 60529
IP30 (enclosure) in accordance with IEC 60529
pollution degree 3 in accordance with IEC 60664-1
insulation test voltage 2 kV AC 50 Hz, 1 min. in accordance with IEC 60255-5
2 kV AC 50 Hz, 1 min. in accordance with IEC 60664-1
voltage pulse without power absorption of 4 kV in accordance with IEC 60255-5
4 kV in accordance with IEC 60664-1
4 kV in accordance with IEC 61000-4-5
Ecological offer
WITH
