Описание, применение Q04UDHCPU Mitsubishi Electric

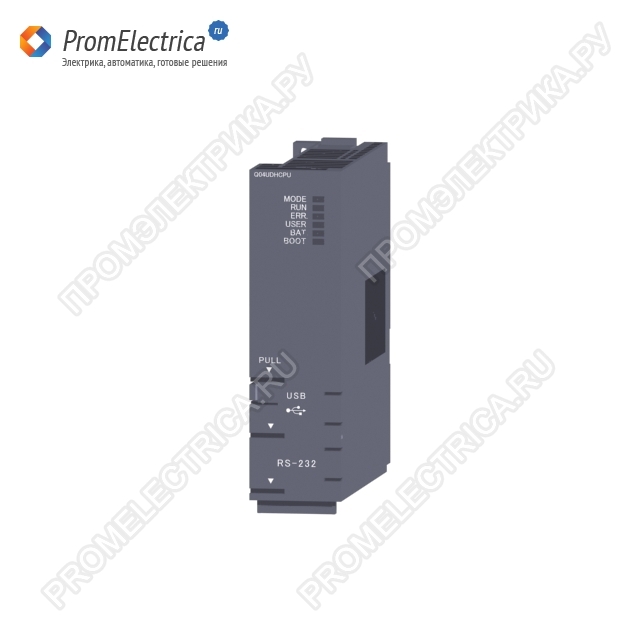

Q04UDHCPU Процессорный модуль iQ ПЛК System Q, память 40 т. шагов программы, 4096/8192 точек ввода-вывода, 9,5 нс/лог. инстр., USB Mitsubishi electric
Процессорные модули серии MELSEC System Q доступны в виде однопроцессорных и мультипроцессорных CPU, благодаря чему они перекрывают широкий диапазон приложений. Производительность контроллера возрастает вместе с приложением путем простой замены CPU (за исключением Q00J). Q00CPU и Q01CPU являются классическими отдельными CPU, тогда как Q00JCPU образует неразделимый блок, состоящий из CPU, источника питания и базового шасси, и таким образом обеспечивает недорогое вхождение в технологию модульных ПЛК. Стандартные процессорные модули были разработаны специально для приложений, в которых легче реализовать компактную конфигурацию системы.
Характерные особенности:
• Каждый процессорный модуль оборудован интерфейсом RS232C для обеспечения простого программирования и мониторинга с персонального компьютера или рабочей панели.
• Встроенная флэш-память для хранения информации без дополнительных карт памяти.
• Обработка входов и выходов с режимом обновления.
Технические характеристики Q04UDHCPU:
Тип Процессорный модуль для многопроцессорных систем
Точки устройства ввода/вывода 4096/8192
Функции самодиагностики процессорного модуля Обнаружение ошибок ЦП, сторожевой таймер, обнаружение отказа батарей, обнаружение сбоев памяти, проверка программ, обнаружение отказа источника питания, обнаружение выхода из строя предохранителей
Батарея резервного питания Все процессорные модули оснащены литиевыми батареями с предполагаемым сроком службы 5 лет
Тип памяти ОЗУ, ПЗУ, FLASH
Объем памяти Всего ≤32 Мегабайт
Макс. для программы ПЛК 40 килошагов (160 килобайт)
Время программного цикла 9,5 нс/лог. инструкцию
Размеры (ШхВхГ) мм 27,4х98х89,3
SySTEM Q Программируемые логические контроллеры Mitsubishi
Серия MELSEC System Q предлагает богатый выбор решений для различных случаев внедрения. System Q, разработанная компанией Mitsubishi, представляет собой модульную платформу автоматизации, объединяющую в себе множество самых разных технологий, включая передовые программируемые логические контроллеры (ПЛК), обработку данных, управление движением и управление производственным процессом. За счет направленности, главным образом, на повышение производительнсти, платформа автоматизации позволяет не только снизить расходы на ее приобретение, но также способствует повышению эффективности.
Благодаря своему превосходному качеству и высокой надежности, продукция компании Mitsubishi для систем промышленной автоматизации пользуется заслуженной популярностью во всем мире. Ведь уже на стадии разработки большое значение придается качеству каждого элемента конструкции. Благодаря неустанному соблюдению принципа использования наилучшего опыта (т. н. «best practice»), продукция компании Mitsubishi легко получает допуск для применения на морском транспорте, и полностью соответствует требованиям различных международных стандартов.
Небольшой размер, широкие коммуникационные возможности и высокопроизводительная мультипроцессорная обработка являются тремя важными характеристиками серии MELSEC System Q. Ее компактность гарантирует, что она займет меньше места в стойке коммутационного оборудования, а ее разнообразные коммуникационные возможности обеспечивают гибкость и открытость. В зависимости от выбранного типа процессорного модуля, могут адресоваться до 4096 локальных и до 8192 удаленных точек ввода/вывода. Этот контроллер особенно удобен для выполнения задач автоматизации, требующих средней или высокой производительности. Отдельные системы могут быть инсталлированы в различных сетях контроллеров MELSEC и открытых сетях,позволяющих им взаимодействовать другс другом. Количество входов /выходов может и быть увеличено таким образом в несколько раз. Уникальные возможности комбинирования процессорных модулей (классический контроллер, резервируемый процессорный модуль, ПК, Си-процессор, процессор для управления движением) образуют платформу, с помощью которой можно решить любую задачу автоматизации.
Характерные особенности SySTEM Q:
• до 4096 локальных входов/выходов
• до 8192 удаленных точек входов/выходов
• изменяемый интеллект
• мультипроцессорная технология с 16 различными типами CPU из 5 семейств (контроллер, процесс, избыточность, ПК и движение)
• широкий ассортимент средств связи
• простая инсталляция
• одна системная платформа для всех конфигураций
• передовая технология для будущих приложений
Расширяемость и производительность SySTEM Q:
Как и в других контроллерах мощность System Q растет вместе с Вашим приложением – Вы просто заменяете или добавляете процессорный модуль (CPU). При использовании мультипроцессорного режима задачи управления и связи распределяются между несколькими (до 4х) CPU. Каждая система может обеспечить максимум 4096 локальных входов/выходов или 8192 удаленных входов/выходов. Встроенная память объемом до 252 тысяч шагов (что соответствует 1 Мб оперативной памяти) может быть в любое время легко расширена до 32 Мбайт установкой карты расширения (кроме Q00(J) и Q01). Также доступны карты флэш-памяти для хранения Ваших программ для CPU типа Q02 и H. Встроенная буферная батарея защищает данные во внутренней оперативной памяти CPUпри отказах питания. MELSEC System Q позволяет составить систему индивидуально. При этом имеется выбор из 1 CPU контроллера однопроцессорного типа, 2 CPU для аналогового регулирования, 2 резервируемых CPU, 7 CPU контроллера поддерживающих многопроцессорный режим, 2 различных CPU движения и 2 CPU персонального компьютера.

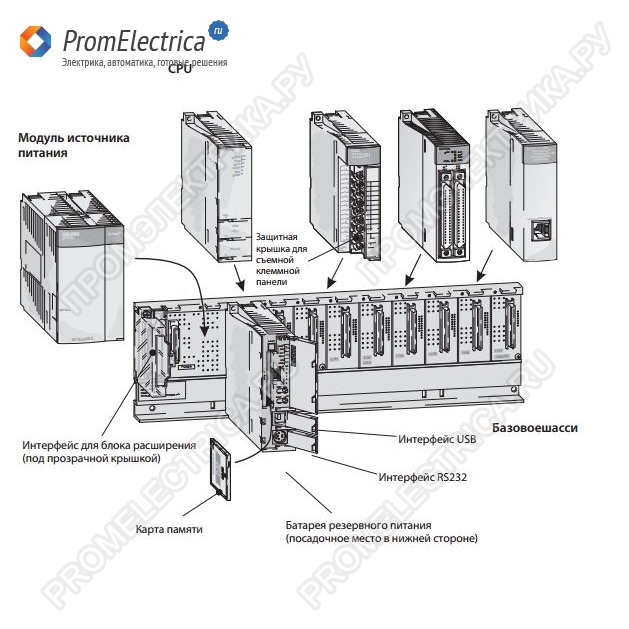

Монтаж модулей
Модули легко монтируются на базовом шасси с помощью направляющих выступов и дополнительных фиксирующих винтов. Таким образом, инсталляция может быть выполнена быстро и без проблем. Если появилась необходимость заменить модуль ввода/вывода, то предварительно может быть удалена винтовая клеммная панель. Таким образом, не нужно отсоединять все кабельные соединения, достаточно только снять только два винта.
