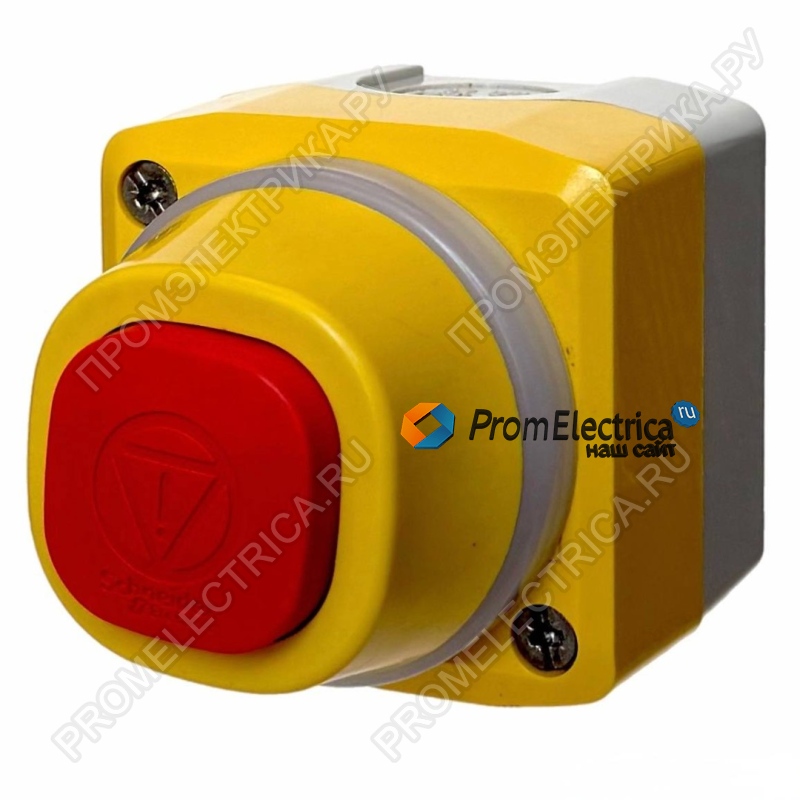

Описание, применение XALK84W3BE Schneider Electric
тип продукта или компонента Станция полного управления
короткое имя устройства XALK
пункт назначения продукта
Для блоков управления и сигнализации XB5 Ø 22 мм
приложение станции управления
Функция
аварийного отключения Функция аварийного останова
цвет основания корпуса
Светло-серый RAL 7035)
цвет обложки Желтый RAL 1021)
материал Поликарбонат
профиль оператора
Красный квадрат 32 мм
описание операторов
Красный без маркировки 1 НО + 1 НЗ
сброс
Поверните, чтобы выпустить
состав поста управления
1 грибовидная кнопка, красная 1 НО + 1 НЗ
контактная операция
Медленный перерыв
[Us] номинальное напряжение питания
24 В переменного / постоянного тока
кабельный ввод
1 заглушка для кабельного ввода 0,00... 0,55 дюйма (0... 14 мм)
2 заглушки для кабельного ввода Pg 13 и ISO M20 0,00... 0,47 дюйма (0... 12 мм)
класс электроизоляции
Класс II IEC 61140
устойчивость к мойке высокого давления
1015,26 фунтов на кв. Дюйм (7000000 Па) 131 ° F (55 ° C) 0,1 м
положительное открытие
Согласно EN / IEC 60947-5-1, приложение K
эксплуатационное путешествие
0,06 дюйма (1,5 мм) NC изменение электрического состояния
) Общий ход 0,17 дюйма (4,3 мм))
рабочая сила 44 с.ш.
механическая прочность
300000 циклов
соединения - клеммы
Винтовые зажимы, <= 2 x 1,5 мм² с кабельным наконечником EN / IEC 60947-1
Винтовые зажимы,> = 1 x 0,22 мм² без кабельного наконечника EN / IEC 60947-1
Момент затяжки
7,08... 10,62 фунт-силы на дюйм (0,8... 1,2 Нм) EN / IEC 60947-1
форма головки винта
Крест Philips № 1
Крест позидрив № 1
Плоский шлиц Ø 4 мм
Плоский шлиц Ø 5,5 мм
контакты материал
Серебряный сплав (Ag / Ni)
защита от короткого замыкания
Патронный предохранитель 10 А gG EN / IEC 60947-5-1
[Ith] условный тепловой ток на открытом воздухе
10 А EN / IEC 60947-5-1
[Ui] номинальное напряжение изоляции
600 В 3) EN / IEC 60947-1
устойчивость к электростатическому разряду
4 кВ при контакте (на металлических частях) IEC 61000-4-2
[Uimp] номинальное выдерживаемое импульсное напряжение
6 кВ EN / IEC 60947-1
[Ie] номинальный рабочий ток
3 A 240 В, AC-15, A600 EN / IEC 60947-5-1
6 A 120 В, AC-15, A600 EN / IEC 60947-5-1
0,1 A 600 В, DC-13, Q600 EN / IEC 60947 -5-1
0,27 A 250 В, DC-13, Q600 EN / IEC 60947-5-1
0,55 A 125 В, DC-13, Q600 EN / IEC 60947-5-1
1,2 A 600 В, AC-15, A600 EN / IEC 60947-5-1
электрическая стойкость
1000000 циклов, AC-15, 2 A 230 В 3600 циклов / ч 0,5 EN / IEC 60947-5-1, приложение C
1000000 циклов, AC-15, 3 A 120 В 3600 циклов / ч 0,5 EN / IEC 60947-5-1 приложение C
1000000 циклов, AC-15, 4 A 24 В 3600 циклов / ч 0,5 EN / IEC 60947-5-1 приложение C
1000000 циклов, DC-13, 0,2 A 110 В 3600 циклов / ч 0,5 EN / IEC 60947-5 -1 приложение C
1000000 циклов, DC-13, 0,5 A 24 В 3600 циклов / ч 0,5 EN / IEC 60947-5-1 приложение C
электрическая надежность
Λ <10exp (-6) 5 В, 1 мА EN / IEC 60947-5-4
Λ <10exp (-8) 17 В, 5 мА EN / IEC 60947-5-4
Окружающая среда
защитное лечение TH
температура окружающего воздуха при хранении
-40... 158 ° F (-40... 70 ° C)
температура окружающего воздуха для работы
-40... 158 ° F (-40... 70 ° C)
Степень защиты IP
IP66 IEC 60529
IP67 IEC 60529
IP69 IEC 60529
IP69K ISO 20653
Тип 13 UL 50E
Тип 12 UL 50E
Тип 4 UL 50E
Тип 4X UL 50E
ИК степень защиты
IK05 EN 50102
стандарты
CSA C22.2 № 14
EN / IEC 60947-5-1
EN / IEC 60947-5-4
UL 508
EN / IEC 60947-1
JIS C 4520
сертификаты продукции
Зарегистрировано в UL
CSA
виброустойчивость
5 gn 10... 500 Гц) IEC 60068-2-6
25 мм от пика до пика 2... 10 Гц) IEC 60068-2-6
ударопрочность
30 gn 18 мс) полусинусоидальное ускорение IEC 60068-2-27
50 gn 11 мс) полусинусоидальное ускорение IEC 60068-2-27
25 gn 6 мс) 1000 ударов по каждой оси IEC 60068-2-27
