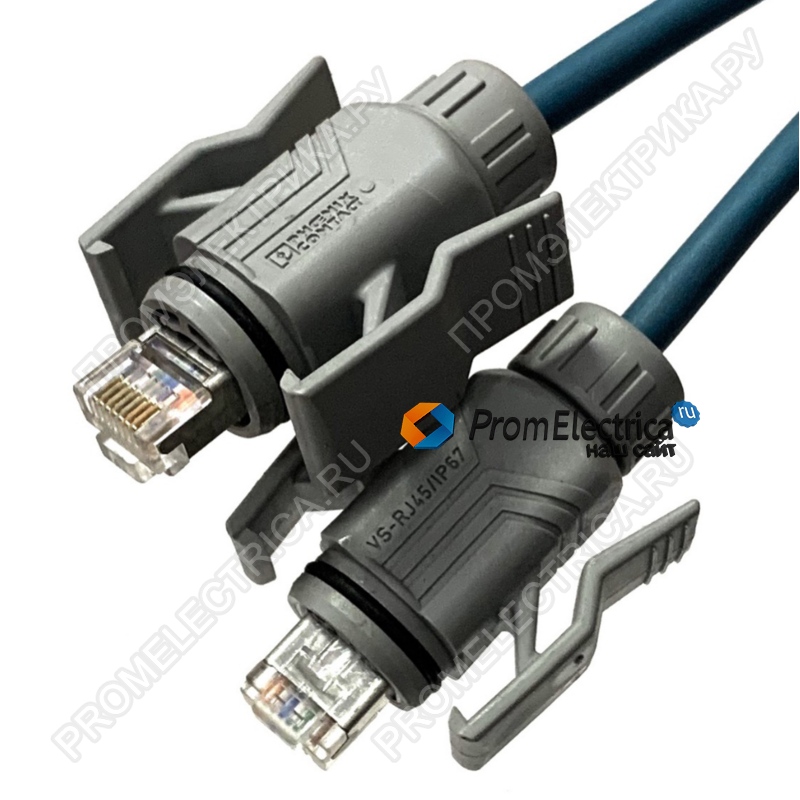

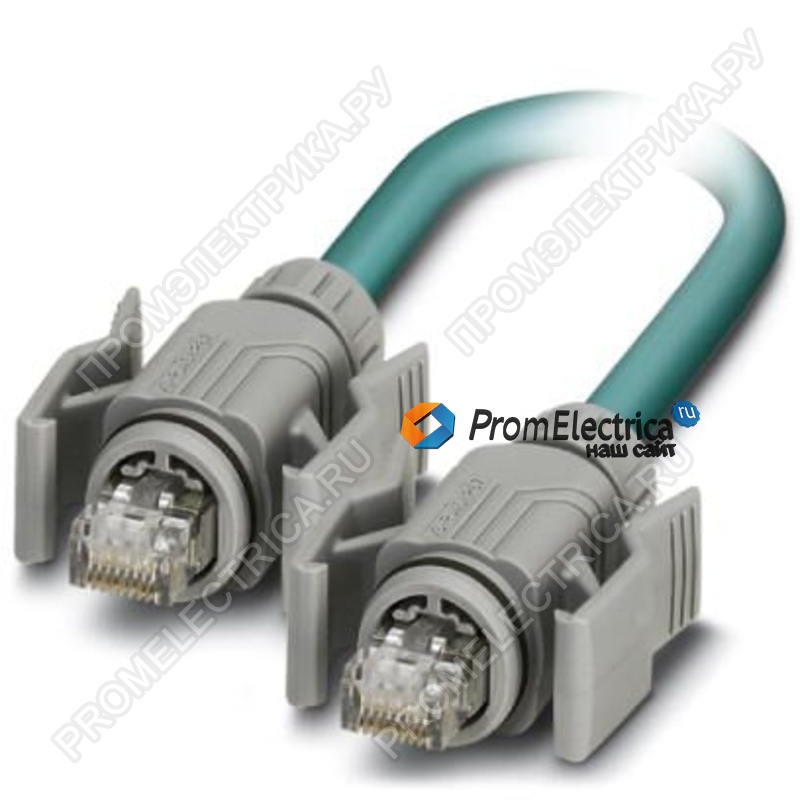

Описание, применение VS-8-VS67-VS67/4P-AWG26-CF/5,0 | 1652033 | VS-RJ45/IP67 Phoenix Contact
Технические характеристики
VS-8-VS67-VS67/4P-AWG26-CF/5,0 | 1652033 | VS-RJ45/IP67 Phoenix Contact
Длина кабеля 5 м
Вернуться вверх
Окружающие условия
Степень защиты IP67
Температура окружающей среды (при эксплуатации) -30 °C ... 80 °C (кабель, жестко прокладываемый)
-5 °C ... 60 °C (кабель, для подвижного монтажа)
вилка / розетка
Общие характеристики
Полюсов 8
Тип сигнала/категория Ethernet CAT5 (МЭК 11801:2002)
Степень загрязнения 2
Альтернативное краткое описание изделия Ethernet-кабель
Расчетное напряжение (III/3) 125 В
Материал, контакт Медный сплав
Материал, держатель контакта PC
Материал, контактная поверхность Никель, покрытый золотом
Материал корпуса PA
Степень защиты IP67
Параметры, головка 1

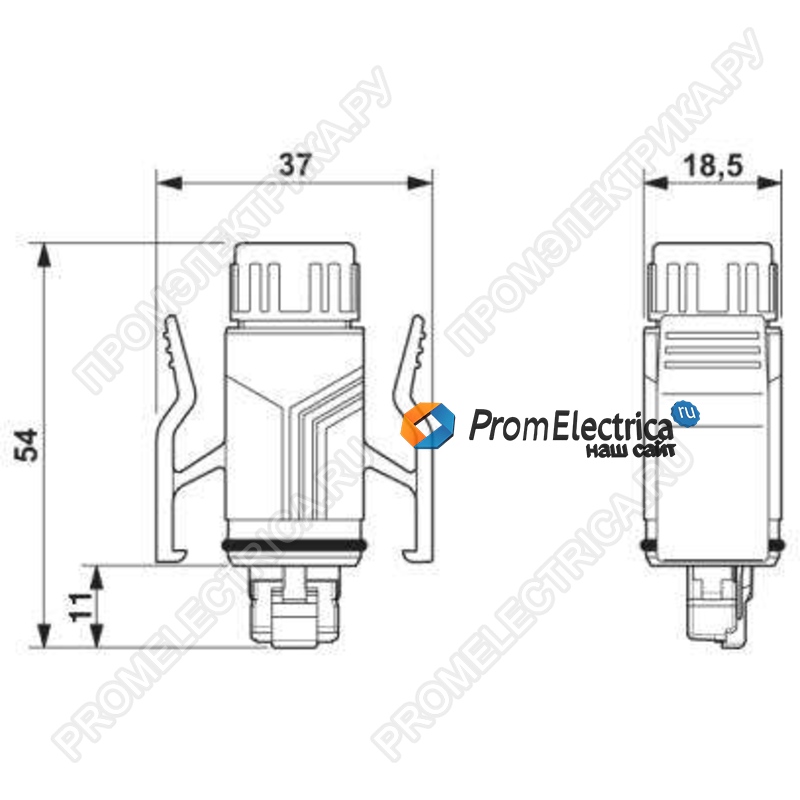

Исполнение головки Штекеры прямое RJ45 / IP67

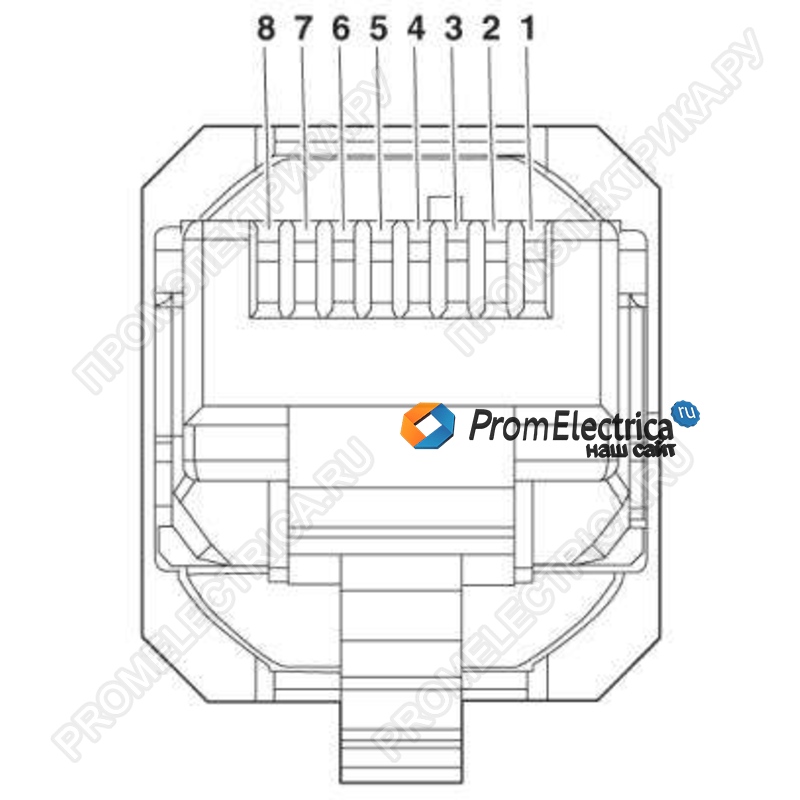

Кол-во контактов (поверхность сопряжения) 8
Цвет серый
Экранирован. есть
Внешняя оболочка, материал PUR
Внешняя оболочка, цвет цвет морской воды RAL 5021
Параметры, головка 2
Исполнение головки Штекеры прямое RJ45 / IP67
Кол-во контактов (поверхность сопряжения) 8
Цвет серый
Кабель
Тип кабеля Ethernet
Тип кабеля (краткое обозначение) 94B
Тип сигнала/категория Ethernet CAT5 (МЭК 11801:2002)
Конструкция кабеля 4x2xAWG26/7; S-UTP
Сечение провода 0,14 мм²
AWG, сигнальная линия 26
Конструкция кабеля, сигнальная линия 7x 0,16 мм
Диаметр проводника вкл. изоляцию 1 мм
Цвета жил белый/синий-синий, белый/оранжевый-оранжевый, белый/зеленый-зеленый, белый/коричневый-коричневый
Скрутка пары 2 проводника для пары
Общая скрутка 4 пары для сердечника
Экранировка Алюминиевая фольга с пластмассовым покрытием, оплетка из оцинкованной медной проволоки
защитный экран оптоволоконного кабеля 85 %
Внешняя оболочка, цвет цвет морской воды RAL 5021
Минимальный радиус изгиба, при жесткой прокладке 50 мм (кабель, жестко прокладываемый)
Минимальный радиус изгиба, при подвижной прокладке 95 мм (кабель, для подвижного монтажа)
Внешняя оболочка, материал PUR
Материал проводника медный гибкий провод
Сопротивление изоляции ≥ 5 ГΩ*км
Сопротивление кабеля ≤ 284 Ом/км
Производственная мощность 48 нФ (при 800 Гц)
Волновое сопротивление 100 Ω ±15 % (при 1 ... 100 МГц)
Номинальное напряжение, проводник 125 В
Испытательное напряжение, фаза / фаза 1000 В
Испытательное напряжение, фаза / экран 500 В
Температура окружающей среды (при эксплуатации) -20 °C ... 70 °C (кабель, жестко прокладываемый)
-5 °C ... 60 °C (кабель, для подвижного монтажа)
