Описание, применение 574335 / SMT-8M-A-PS-24V-E-2.5-OE USA / EUROPE

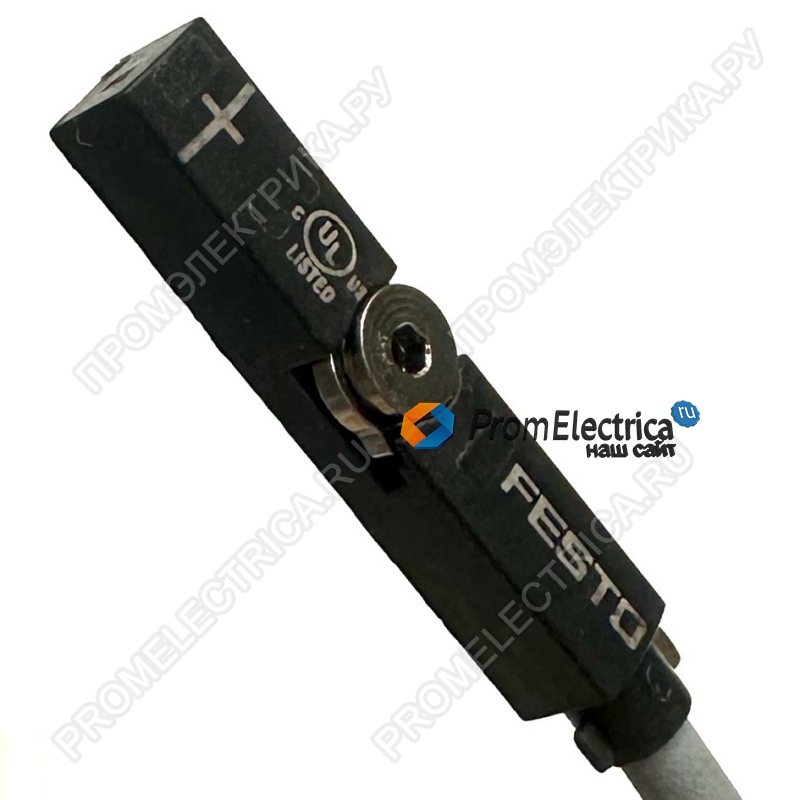

Датчик положения Festo SMT-8M-A-PS-24V-E-2,5-OE — бесконтактный датчик с магниторезистивным принципом измерения. Предназначен для Т-образного паза — устанавливается в паз сверху, заподлицо с профилем цилиндра.
Особенности датчиков SMT-8M-A
c защитой от короткого замыкания и смены полярности;
защита от перегрузок;
стойкие к маслу;
морозостойкие — могут работать при температуре до -40 °С;
светодиодная индикация рабочего состояния;
есть взрывозащищенное исполнение;
подходят для всех приводов.
Корпус датчиков SMT-8M-A выполнен из усиленного полиамида и легированной нержавеющей стали. Материал оплетки кабеля — термопластичный полиуретан.
Основные характеристики SMT-8M-A-PS-24V-E-2.5-OE:
Производитель Festo
Серия товара SMT-8M-A
Наименование Датчик положения
Артикул 574335
Группа Датчики
Технические характеристики
Измеряемая величина Положение
Метод измерения Магниторезистивный
Повторяемость дискретного выхода 0,1 мм
Выходной сигнал PNP
Время включения <= 1,3 мс
Время выключения <= 1,4 мс
Направление выхода Аксиальный
Электрические характеристики
Тип электрического подключения
Кабель (открытый конец)
Количество контактов 3-жильный
Напряжение питания От 5 до 30 В DC
Номинальное рабочее напряжение 24 В DC
Электрическое состояние выхода Н. О. контакт
Максимальный выходной ток 100 мА
Максимальная частота переключения 180 Гц
Максимальная коммутируемая мощность 2,8 Вт
Падение напряжения < 1,5 В
Способность выдерживать перегрузку Да
Максимальный выходной ток монтажных принадлежностей 100 мА
Максимальная коммутируемая мощность в принадлежностях 2,8 Вт
Класс защиты
IP65 IP68 IP69K
Массо-габаритные и монтажные характеристики
Тип крепления
Вставляется в паз сверху
Положение при сборке Любое
Способ крепления датчика
Т-образный паз
Максимальный момент затяжки 0,6 Нм
Длина кабеля 2,5 м
Форма датчика Кубическая
Радиус изгиба 28 мм
Вес 29,1 г
Особенности материалов
Материал корпуса
PA (Полиамид) с армированием Нержавеющая легированная сталь
Материал оплетки кабеля
TPE-U(PUR) (Термопластичный полиуретан)
Замечания по материалу
Не содержит медь и тефлон Не содержит медь и тефлон Не содержит галоген
Условия эксплуатации
Оптимальные решения для Пневмоцилиндров
Температура окружающей среды От -40 °C до +85 °C
Специальные характеристики
Стойкий к маслу
Условия испытания кабеля
По запросу
Атрибуты кабеля
Энергетическая цепь + робот
Обозначение CE
В соответствии с директивой EU по электромагнитной совместимости EMC
Прочность на изгиб В соответствии со стандартом Festo
Прокладка в кабельных цепях 5 млн. циклов
Стойкость к скручиванию > 300 000 циклов, ±270°/0.1 м
Защита от короткого замыкания Да
Защищен от смены полярности
Для всех электрических соединений
Стандарты
Соответствует стандарту DIN EN 60947-5-2
Авторизация RCM Mark c UL us - Listed (OL)
Дополнительные характеристики
Цвет корпуса Черный
Цвет оплетки кабеля Серый
Резервный рабочий дисплей Оранжевый светодиод
Рабочий режим дисплея Жёлтый светодиод
Преимущества
Стойкие к маслам
Для Т-паза
Звезды пневматики
Быстрый монтаж и настройка
Магнитные
IP65/IP68/IP69k
Стойкие к морозам
