Описание, применение Q45ULIU64ACR

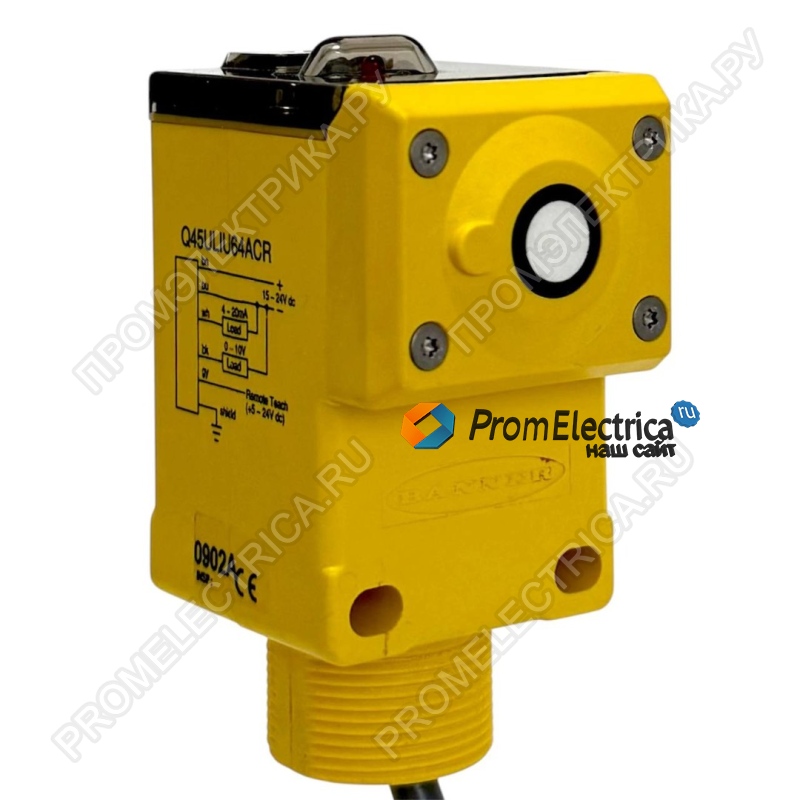

Q45ULIU64ACR W/30 — это ультразвуковой датчик приближения в прямоугольном корпусе Q45. Устройство работает по диффузионному принципу и подходит для бесконтактного обнаружения объектов независимо от их материала, цвета или прозрачности.
Ключевые преимущества
- Обнаружение любых объектов — металл, пластик, стекло, жидкости, порошки — без ограничений.
- Аналоговый выход 4…20 мА или 0…10 В — гибкость подключения к системам управления и мониторинга.
- Настройка диапазона кнопкой или линией управления — быстрое обучение под конкретную задачу.
- Диапазон измерения 100…1400 мм — широкий рабочий интервал для большинства промышленных применений.
- Узкий акустический конус 15° — точечное обнаружение без ложных срабатываний от соседних объектов.
- Высокая повторяемость ±1 мм — точность позиционирования и измерения.
- Полная защита от короткого замыкания и переполюсовки — надёжность в промышленных сетях.
- Рабочая температура –25 … +70 °C — эксплуатация в неотапливаемых помещениях.
- Относительная влажность до 100 % — устойчивость к конденсату, капельному туману и дождю.
Технические характеристики
|
Параметр |
Значение |
|
Тип |
Q45ULIU64ACR W/30 |
|
ID № |
3047552 |
|
Функция |
Датчик приближения (диффузионный) |
|
Принцип действия |
Ультразвуковой |
|
Диапазон измерения |
100 … 1400 мм |
|
Ультразвуковая частота |
230 кГц |
|
Угол раскрытия акустического конуса |
15° |
|
Повторяемость |
≤ ±1 мм |
|
Температурный дрейф |
≤ 0,13 % установившегося значения / K |
|
Рабочее напряжение |
12 … 24 V DC |
|
Сопротивление нагрузки |
≤ 500 Ом |
|
Время отклика (типовое) |
< 40 мс |
|
Выходная функция |
Аналоговый выход (программируемый) |
|
Токовый выход |
4 … 20 мА |
|
Выход по напряжению |
0 … 10 В |
|
Защита от короткого замыкания |
Да (циклическая) |
|
Защита от обратной полярности |
Полная |
|
Конструкция |
Прямоугольная, Q45 |
|
Направление излучения |
Прямое |
|
Размеры |
60,5 × 44,5 × 87,6 мм |
|
Материал корпуса |
Пластик (PBT) |
|
Материал звукового преобразователя |
Пластик, эпоксидная смола + полиуретан |
|
Электрическое подключение |
Кабель 2 м, ПВХ |
|
Температура окружающей среды |
–25 … +70 °C |
|
Относительная влажность |
до 100 % |
Особенности для покупателя
- Настраиваемое время отклика — адаптация под динамику процесса .
- Конвертируемая функция выхода — можно выбрать токовый или напряжения режим.
- Обучение (teach‑in) — простая настройка границ срабатывания без ПК.
- Нечувствительность к загрязнениям оптики — ультразвук не боится пыли и грязи в отличие от фотоэлектрических датчиков.
- Работа с прозрачными и блестящими объектами — идеален для стекла, плёнки, жидких поверхностей.
Области применения:
- Контроль уровня в баках (жидкости, гранулы, порошки)
- Обнаружение прозрачных бутылок и упаковки на конвейере
- Мониторинг намотки материалов (плёнка, бумага, ткань)
- Автоматизация пищевых и химических производств
- Системы парковки и контроля заполнения силосов
