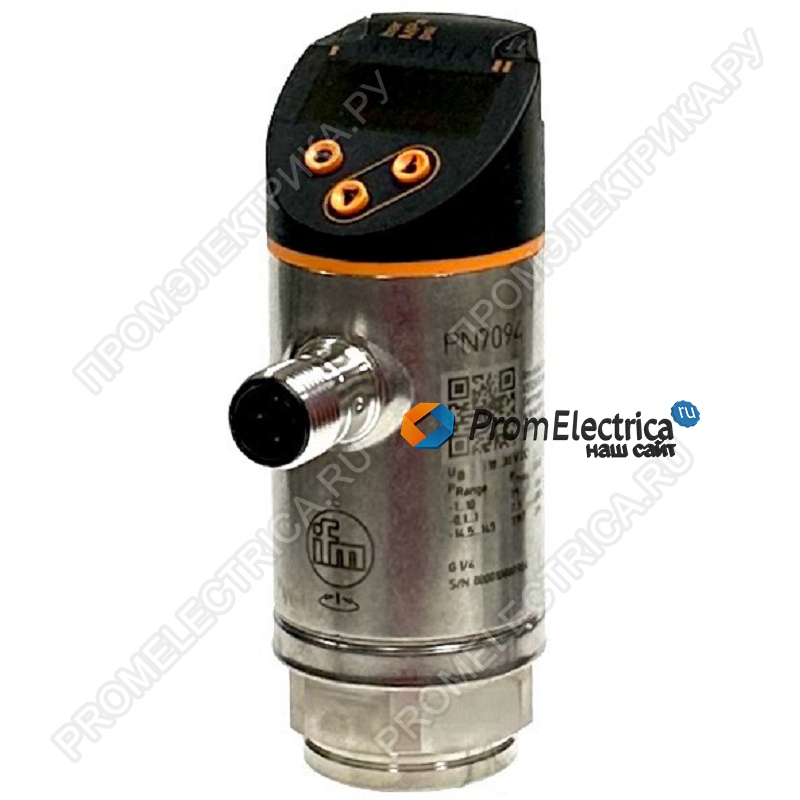

Описание, применение PN7094 / PN-010-RER14-QFRKG/US/ /V Ifm Electronic
Характеристики PN7094 / PN-010-RER14-QFRKG/US/ /V :
Выходной сигнал коммутационный сигнал; IO-Link; (конфигурируемый)
Диапазон измерения
-1...10 bar -14,5...145 psi -0,1...1 MPa
Подключение к процессу резьбовое соединение G 1/4 внутренняя резьба
Приложение
Особенности позолоченные контакты
Измерительный элемент керамическая емкостная ячейка для измерения давления
Применение для общепромышленного применения
Среда Жидкие или газообразные среды
Температура измеряемой среды [°C] -25...80
Мин. разрывное давление
150 bar 2175 psi 15 MPa
Предел прочности по давлению
75 bar 1087 psi 7,5 Mpa
Устойчивость к вакууму [mbar] -1000
Тип давления относительное давление; вакуум
Электронные данные
Рабочее напряжение [V] 18...30 DC; (в соответствии с EN 50178 SELV/PELV)
Потребление тока [mA] < 35
Мин. сопротивление изоляции [MΩ] 100; (500 V DC)
Класс защиты III
Защита от переполюсовки да
Время задержки включения питания [s] < 0,3
Встроенный "Watchdog" да
Входы/выходы
Количество входов и выходов Количество цифровых выходов: 2
Выходы
Общее количество выходов 2
Выходной сигнал коммутационный сигнал; IO-Link; (конфигурируемый)
Электрическое исполнение PNP/NPN
Количество цифровых выходов 2
Функция выходного сигнала нормально открытый / нормально закрытый; (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V] 2,5
Постоянный ток нагрузки коммутационного выхода DC [mA] 150; (200 (...60 °C) 250 (...40 °C))
Частота переключения DC [Hz] < 170
Защита от короткого замыкания да
Тип защиты от короткого замыкания тактовый
Защита от перегрузок по току да
Диапазон измерения/настройки
Диапазон измерения
-1...10 bar -14,5...145 psi -0,1...1 MPa
Factory setting / CMPT = 2
Точка срабатывания SP
-0,9...10 bar -13,5...145 psi -0,09...1 MPa
Точка сброса rP
-0,95...9,95 bar -14...144,5 psi -0,095...0,995 MPa
Мин. разница между SP и rP
0,05 bar 1 psi 0,005 MPa
С шагом в
0,05 bar 0,5 psi 0,005 MPa
Status_B High Resolution / CMPT = 3
Точка срабатывания SP
-0,92...10 bar -13,3...145 psi -0,092...1 MPa
Точка сброса rP
-0,97...9,95 bar -14...144,3 psi -0,097...0,995 MPa
Мин. разница между SP и rP
0,05 bar 0,8 psi 0,005 MPa
С шагом в
0,01 bar 0,1 psi 0,001 MPa
Точность/ погрешность
Погрешность точки переключения [% диапазона] < ± 0,5
Повторяемость [% диапазона] < ± 0,1; (при изменениях температуры < 10 K)
Отклонение от характеристики [% диапазона] < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = прямая линия наилучшего соответствия; LS = Установка предельного значения)
Отклонение гистерезиса [% диапазона] < ± 0,25
Долговременная стабильность [% диапазона] < ± 0,05; (за 6 месяцев)
Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K] < ± 0,2; (0...80 °C)
Температурный коэффициент диапазона [% от диапазона измерения / 10 K] < ± 0,2; (0...80 °C)
Время реакции
Время отклика [ms] < 3
Программируемое время задержки dS, dr [s] 0...50
Программное обеспечение / Программирование
Выбор параметров гистерезис / окно; нормально открытый / нормально закрытый; логика переключения; задержка при включении / выключении; Демпфирование; Дисплей
Интерфейсы
Коммуникационный интерфейс IO-Link
Способ передачи COM2 (38,4 kBaud)
IO-Link проверка 1.1
Стандарт SDCI IEC 61131-9
SIO режим да
Нужный тип порта A; (когда контакт 2 не подключен: B)
Поддерживаемые DeviceID
Режим работы ID прибора
Factory setting / CMPT = 2 403
Status_B High Resolution / CMPT = 3 601
PN7004 311
Примечание
Дополнительную информацию см. в файле PDF IODD в разделе «Файлы для скачивания».
Factory setting / CMPT = 2
Профили Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
Миним.время рабочего цикла [ms] 2,3
IO-Link разрешение давления [bar] 0,01
IO-Link разрешение давления [MPa] 0,001
Рабочие данные IO-Link (циклические)
Функция длина бита
давление 14
бинарная информация о переключении 2
IO-Link функции (ациклические) специфичный для приложения тег
Status_B High Resolution / CMPT = 3
Профили Smart Sensor ED2: Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000)
Миним.время рабочего цикла [ms] 3
IO-Link разрешение давления [bar] 0,005
IO-Link разрешение давления [MPa] 0,0005
Рабочие данные IO-Link (циклические)
Функция длина бита
давление 16
состоянием прибора 4
бинарная информация о переключении 2
IO-Link функции (ациклические) специфичный для приложения тег
Условия эксплуатации
Температура окружающей среды [°C] -25...80
Температура хранения [°C] -40...100
Степень защиты IP 65; IP 67
Испытания / одобрения
ЭMC
DIN EN 61000-6-2
DIN EN 61000-6-3
Ударопрочность
DIN EN 60068-2-27 50 г (11 ms)
Вибропрочность
DIN EN 60068-2-6 20 г (10...2000 Hz)
MTTF [годы] 260
Сертификат UL
Регистрационный номер UL J001
Директива по оборудованию под давлением Хорошая инженерно-техническая практика; можно использовать для группы жидкостей 2; группа жидкостей 1 по запросу
Механические данные
Вес [g] 234
Материал нерж. сталь (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC
Материалы корпуса в контакте с изм. средой нерж. сталь (1.4404 / 316L); керамика; FKM
Мин. кол-во циклов давления 100 миллионов
Момент затяжки [Nm] 25...35; (рекомендуемый момент затяжки; В зависимости от смазки, уплотнения и оценки давления)
Подключение к процессу резьбовое соединение G 1/4 внутренняя резьба
Дисплеи / Элементы управления
Дисплей
Дисплей 3 x светодиод, зелёный (bar, psi, MPa)
Состояние выхода 2 x светодиод, жёлтый
Измеренные значения буквенно-цифровой дисплей, красный/зеленый 4-значный
Примечания
Упаковочная величина 1 шт.
электрическое подключение
Соединение Разъем: 1 x M12; Контакты: позолоченый
