Описание, применение PLC-BSC- 24DC/21-21 / 2967015 Phoenix Contact

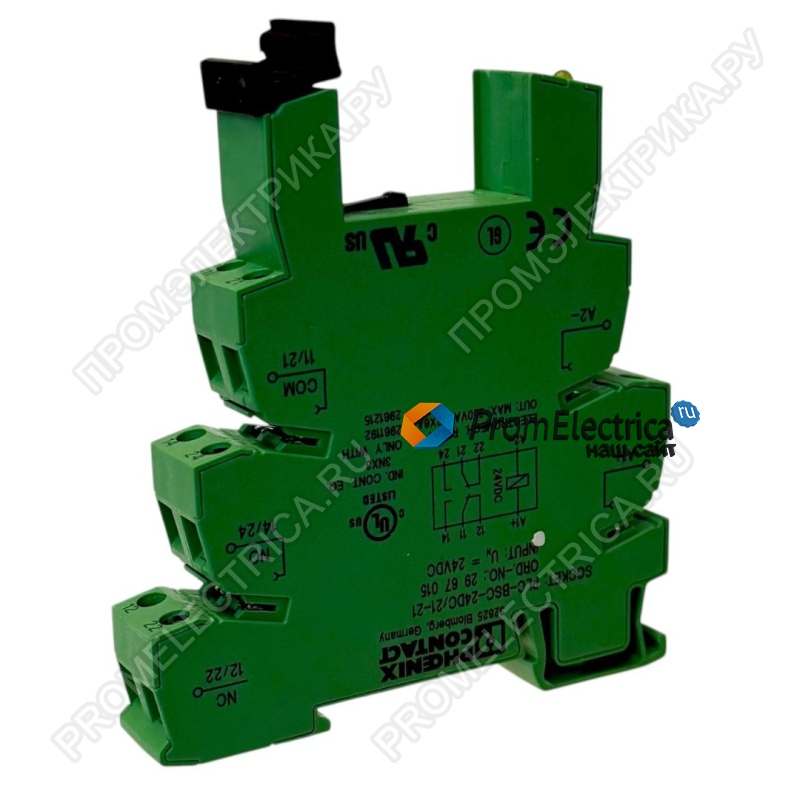

PLC-BSC-24DC/21-21 — это базовый клеммный блок (розетка-адаптер) от Phoenix Contact, предназначенный для создания релейных интерфейсов в системах промышленной автоматизации . Изделие входит в семейство PLC-INTERFACE — проверенное решение для связи контроллеров с исполнительными устройствами .
Модуль монтируется на DIN-рейку NS 35/7,5, имеет ширину 14 мм и оснащён винтовыми зажимами для подключения проводов . В комплект поставки не входит вставное реле — пользователь выбирает его самостоятельно в зависимости от требований к нагрузке.
Преимущества
1. Компактность и плотный монтаж
Ширина модуля — всего 14 миллиметров . Производитель допускает установку нескольких блоков вплотную друг к другу без зазоров . Это позволяет разместить до 70 релейных каналов на одном метре монтажной рейки.
2. Работоспособность в экстремальных условиях
Температурный диапазон эксплуатации: от −40 до +60 градусов Цельсия . Модуль сохраняет работоспособность при вибрациях, ударах и воздействии коррозионных газов (подтверждено сертификацией ISA-S71.04. G3 Harsh Group) .
3. Простой и надёжный монтаж
Подключение проводов осуществляется винтовыми зажимами M3. Длина зачистки изоляции — 8 мм. Допустимое сечение провода: от 0,14 до 2,5 мм² (AWG 26–14) . Момент затяжки винтов — 0,6–0,8 Н·м. Крепление на DIN-рейку выполняется без инструмента.
4. Визуальная диагностика
Встроенный светодиодный индикатор загорается при подаче напряжения на катушку . Это позволяет быстро определить наличие питания без использования мультиметра.
5. Защита управляющих выходов
Параллельно входной цепи установлен защитный диод (freewheeling diode) . При отключении катушки диод шунтирует выброс обратного напряжения, предотвращая повреждение транзисторных выходов ПЛК, контроллеров и других чувствительных устройств.
Технические характеристики
|
Параметр |
Значение |
|
Артикул производителя |
2967015 |
|
Полное наименование |
PLC-BSC-24DC/21-21 |
|
Бренд |
Phoenix Contact |
|
Серия |
PLC-INTERFACE |
|
Тип устройства |
Базовый релейный блок (розетка) |
|
Габаритная ширина |
14 мм |
|
Высота корпуса |
80 мм |
|
Глубина корпуса |
94 мм |
|
Цвет |
Серый (RAL 7042) |
|
Класс горючести UL 94 |
V0 (самозатухающий) |
|
Количество контактов |
2 переключающих (2 CO / 2 Form C) |
|
Номинальное входное напряжение |
24 В постоянного тока |
|
Цепь защиты |
Защитный диод |
|
Индикация |
Светодиод |
|
Тип клемм |
Винтовые зажимы |
|
Резьба винта |
M3 |
|
Длина зачистки провода |
8 мм |
|
Сечение жёсткого провода |
0,14 … 2,5 мм² |
|
Сечение гибкого провода |
0,14 … 2,5 мм² |
|
Сечение AWG |
26 … 14 |
|
Рабочая температура |
−40 … +60 °C |
|
Температура хранения |
−40 … +85 °C |
Области применения
- Промышленные системы автоматизации — интерфейс между контроллерами и полевыми устройствами
- Управление электродвигателями, соленоидными клапанами, пневмораспределителями
- Системы сигнализации и оповещения
- Морское и речное судоходство — наличие сертификации GL
- Энергетика и распределительные щиты
- Автоматизация инженерных систем зданий
- Оборудование для агрессивных сред — сертификация G3 Harsh Group
