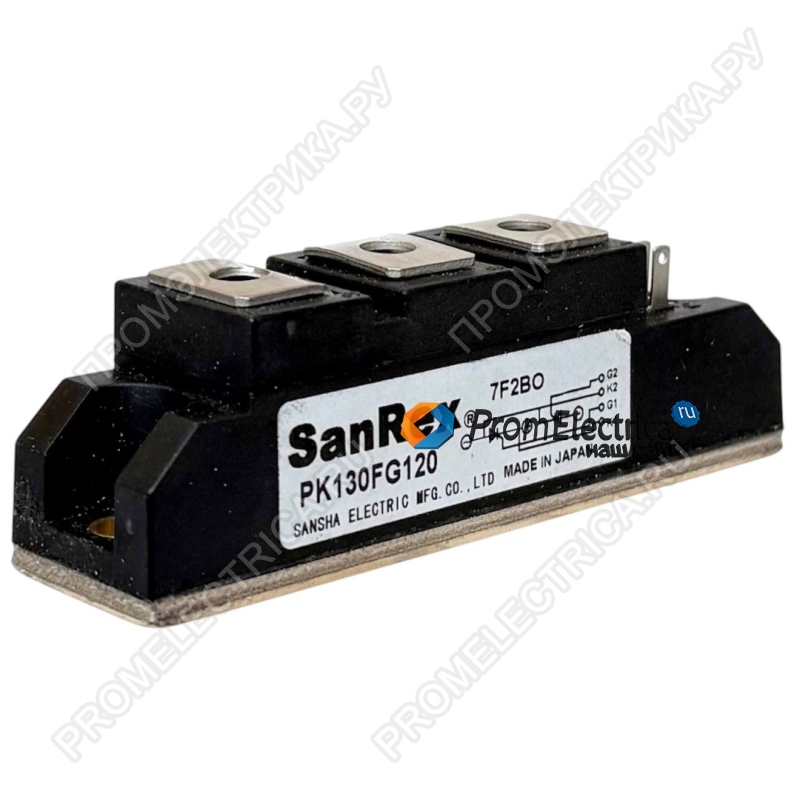

.jpg "PK130FG120 Модуль IGBT 130A, 1200V")
Описание, применение PK130FG120 USA / EUROPE
PK130FG120 — это силовой модуль тиристор/диод от SanRex, входящий в серию PK130FG. Устройство предназначено для работы в схемах выпрямления, управления мощностью и коммутации переменного тока. Благодаря электрически изолированному основанию модуль упрощает механическую компоновку и не требует дополнительной изоляции радиатора. Модель рассчитана на средний ток 130 А и повторяющееся импульсное обратное напряжение до 1200 В.
Ключевые преимущества
- Высокая нагрузочная способность – средний ток 130 А, RMS-ток 205 А.
- Широкий диапазон напряжений – модуль доступен на 400/800/1200/1600 В (PK130FG120 — 1200 В).
- Устойчивость к перегрузкам – ударный ток до 3500 А (полупериод, 50 Гц).
- Высокая скорость нарастания напряжения в закрытом состоянии – 1000 В/мкс (мин.), что критично для работы с индуктивными нагрузками.
- Изолированное основание – изоляция 2500 В (RMS), упрощает монтаж на общий радиатор.
- Низкое тепловое сопротивление – переход-корпус всего 0,2 °C/Вт, эффективный отвод тепла.
- Широкий рабочий диапазон температур – от -40 до +125 °C.
- Простая конструкция – масса 170 г, рекомендованный момент затяжки 1,5–2,5 Н·м (M5).
Основные технические характеристики
|
Параметр |
Значение |
Примечание |
|
Средний ток в открытом состоянии (IT(AV)) |
130 А |
Tc=83°C, 180°, однополупериод |
|
RMS-ток в открытом состоянии (IT(RMS)) |
205 А |
Tc=83°C |
|
Повторяющееся импульсное обратное напряжение (VRRM) |
1200 В |
для PK130FG120 |
|
Неповторяющееся обратное напряжение (VRSM) |
1300 В |
|
|
Ударный ток (ITSM) |
3500 А |
50 Гц, полупериод, не повторяющийся |
|
Падение напряжения в открытом состоянии (VTM) |
макс. 1,6 В |
при IT=390 А |
|
Ток утечки (IDRM/IRRM) |
макс. 35 мА |
Tj=125°C |
|
Ток управления (IGT) |
макс. 50 мА |
VD=6 В, IT=1 А |
|
Напряжение управления (VGT) |
макс. 3 В |
|
|
Напряжение неотпирания (VGD) |
мин. 0,25 В |
Tj=125°C |
|
Критическая скорость нарастания тока (di/dt) |
100 А/мкс |
|
|
Критическая скорость нарастания напряжения (dv/dt) |
мин. 1000 В/мкс |
Tj=125°C |
|
Изоляция основание-корпус |
2500 В (RMS) |
1 мин |
|
Тепловое сопротивление переход-корпус |
0,2 °C/Вт |
|
|
Рабочая температура перехода |
-40…+125 °C |
|
|
Масса |
170 г |
Применение
- Выпрямители (одно- и трёхфазные)
- Управление двигателями AC/DC
- Регуляторы мощности нагревателей
- Светорегуляторы (диммеры)
- Статические переключатели
- Источники бесперебойного питания (ИБП)
- Зарядные устройства
Монтаж и конструктивные особенности
- Электрически изолированное основание – допускает монтаж на общий охлаждающий радиатор без дополнительных изолирующих прокладок.
- Рекомендованный момент затяжки винта M5: 1,5–2,5 Н·м (максимум 2,7 Н·м).
- Компактный вес 170 г упрощает логистику и установку.
