Описание, применение MK3P-I 24VDC

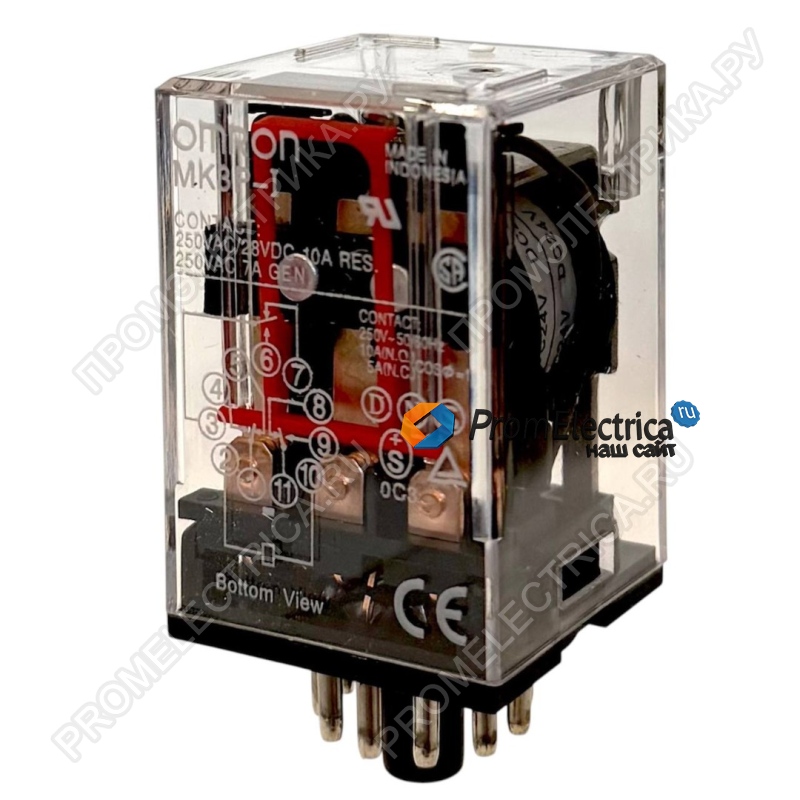

MK3P-I 24VDC — это промышленное реле электромеханического типа от японского бренда Omron. Устройство относится к проверенной временем серии MK-I и предназначено для коммутации электрических цепей в системах автоматизации.
Реле поставляется в пылезащищённом корпусе с прозрачной крышкой. Главная особенность данной модификации — встроенный механический указатель, позволяющий визуально отслеживать положение контактов.
Основные преимущества
1. Отличные коммутационные характеристики
Устройство способно переключать нагрузку до 10 ампер при напряжении 250 В переменного тока или 28 В постоянного тока . Этого запаса хватает для управления большинством промышленных исполнительных механизмов.
2. Продолжительный срок службы
Заявленная электрическая надёжность — минимум 100 тысяч циклов под нагрузкой. Механический ресурс достигает 10 миллионов переключений . В основе конструкции — контакты из серебряного сплава, устойчивые к износу и обеспечивающие стабильное сопротивление.
3. Удобство контроля состояния
Механический флажок на корпусе реле позволяет оперативно определить, включено реле или выключено. Это ускоряет поиск неисправностей и упрощает обслуживание оборудования .
4. Быстрая замена без инструментов
Реле выполнено в сменном исполнении — оно устанавливается в 11-контактную розетку (например, PF113A или PF113A-E). Для замены достаточно вынуть одно реле и вставить другое; перепайка проводов не требуется .
Подробные технические характеристики
|
Параметр |
Значение |
|
Бренд |
Omron |
|
Серия |
MK |
|
Модельный код |
MK3P-I |
|
Тип |
Электромагнитное, общего назначения |
|
Конфигурация контактов |
3PDT (3 перекидных контакта, 3 Form C) |
|
Напряжение катушки |
24 В постоянного тока |
|
Ток катушки |
56–66 мА (зависит от температуры) |
|
Сопротивление катушки |
360–430 Ом |
|
Потребление энергии (DC) |
не более 1,5 Вт |
|
Предельное напряжение катушки |
110 % от номинала (26,4 В) |
|
Номинальный ток контактов |
10 А (при 250 В AC / 28 В DC) |
|
Максимальное коммутируемое напряжение |
250 В AC / 250 В DC |
|
Максимальная мощность (AC/DC) |
2500 ВА / 280 Вт |
|
Сопротивление контактов (исходное) |
≤ 50 мОм |
|
Сопротивление изоляции |
≥ 100 МОм (500 В DC) |
|
Время включения |
≤ 30 мс |
|
Время выключения |
≤ 20 мс |
|
Электрический ресурс |
≥ 100 000 циклов (при номинальной нагрузке) |
|
Механический ресурс |
≥ 10 000 000 циклов |
|
Испытательное напряжение (катушка–контакты) |
1500–2500 В AC |
|
Испытательное напряжение (между контактами) |
1000 В AC |
|
Стойкость к вибрациям (разрушение) |
10–55 Гц, 0,75 мм |
|
Стойкость к ударам (разрушение) |
1000 м/с² (~100 g) |
|
Способ установки |
Сменный (plug-in), 11-контактная розетка |
Особенности конструкции
- Прозрачный корпус позволяет визуально оценить состояние внутренних элементов.
- Механический индикатор — наглядный флажок, показывающий, в каком положении находятся контакты.
- Контакты из серебряного сплава обеспечивают высокую проводимость и устойчивость к электрической эрозии.
- 11-контактная схема — стандарт для 3PDT-реле, совместимый с большинством промышленных колодок.
Области использования
- Промышленные распределительные щиты и шкафы автоматики
- Системы управления двигателями, насосами, вентиляцией
- Станочное оборудование и конвейерные линии
- Системы безопасности и охранной сигнализации
- Цепи релейной защиты средней сложности
- Автоматизация инженерных систем зданий (освещение, отопление, водоснабжение)
