Описание, применение JW2SN-DC48V Panasonic

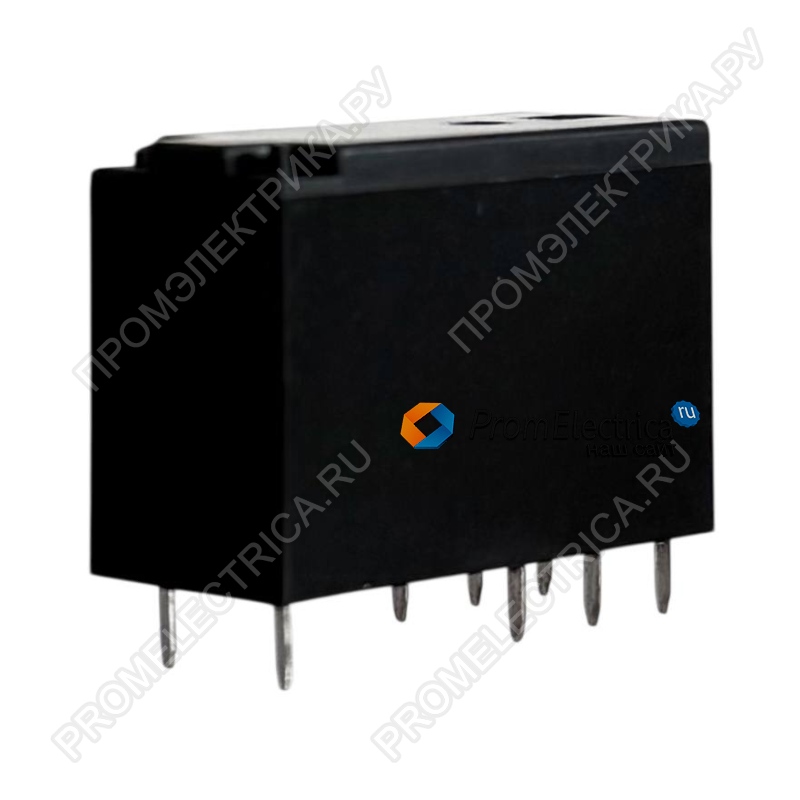

Panasonic JW2SN-DC48V — это высококачественное электромагнитное реле для печатного монтажа из надежной серии JW, разработанное для коммутации электрических цепей в компактном корпусе. Модель сочетает в себе миниатюрные размеры, высокую коммутационную способность и усиленную изоляцию, что позволяет использовать ее в самых разных областях — от промышленных контроллеров до бытовой техники.
Технические характеристики :
- Производитель: Panasonic
- Серия: JW
- Модель: JW2SN-DC48V
- Тип: Миниатюрное силовое реле для печатного монтажа
- Количество и тип контактов: 2 переключающих (DPDT / 2 form C / 2 CO)
- Материал контактов: AgNi (серебро-никель)
- Номинальный ток / макс. ток коммутации: 5 А / 5 А
- Номинальное напряжение / макс. напряжение коммутации: 250 В AC, 30 В DC / 250 В AC, 30 В DC
- Максимальная коммутируемая мощность (резистивная): 1250 ВА, 150 Вт
- Минимальная коммутируемая нагрузка (справочно): 100 мА при 5 В DC
- Сопротивление контактов (начальное): ≤ 100 мОм (при 6 В DC, 1 А)
- Напряжение катушки: 48 В DC
- Сопротивление катушки: 4400 Ом ±10%
- Номинальный ток катушки: 11 мА ±10%
- Номинальная мощность катушки: 530 мВт
- Напряжение срабатывания: ≤ 70% от номинального (33,6 В)
- Напряжение отпускания: ≥ 10% от номинального (4,8 В)
- Время срабатывания: ≤ 15 мс (при номинальном напряжении, без учета дребезга)
- Время отпускания: ≤ 5 мс (при номинальном напряжении, без диода)
- Сопротивление изоляции: ≥ 1000 МОм (при 500 В DC)
- Электрическая прочность изоляции:
- Между катушкой и контактами: 5000 В rms, 1 мин
- Между контактами разных полярностей: 3000 В rms, 1 мин
- Между разомкнутыми контактами: 1000 В rms, 1 мин
- Выдерживаемое импульсное напряжение (между катушкой и контактами): 10 000 В
- Диапазон рабочих температур: от -40°C до +60°C (класс E)
- Температура хранения: от -40°C до +60°C
- Влажность: 5 ... 85% RH (без конденсации)
- Вибрация (устойчивость): 10 ... 55 Гц, двойная амплитуда 1,6 мм
- Ударная прочность (разрушение): 980 м/с²
- Ударная устойчивость (ложные срабатывания): 98 м/с²
Ключевые особенности и преимущества:
- Два переключающих контакта (DPDT):
Реле имеет две независимые переключающие группы (2 form C), что позволяет управлять несколькими цепями или реализовывать сложные алгоритмы коммутации без увеличения занимаемого места на плате. - Надежная коммутация до 5 А:
Контакты реле, выполненные из сплава AgNi, способны коммутировать ток до 5 Ампер при напряжении 250 В AC (резистивная нагрузка) и до 5 А при 30 В DC. Максимальная коммутируемая мощность составляет 1250 ВА и 150 Вт соответственно. - Усиленная изоляция и безопасность:
Реле обеспечивает высокий уровень безопасности благодаря усиленной изоляции между цепями катушки и контактов: - Электрическая прочность между катушкой и контактами: 5000 В rms в течение 1 минуты.
- Выдерживаемое импульсное напряжение (surge): 10 000 В.
- Начальное сопротивление изоляции: ≥ 1000 МОм (при 500 В DC).
- Низкое энергопотребление:
Катушка реле рассчитана на напряжение 48 В DC и потребляет всего 530 мВт. Это позволяет использовать его в энергоэффективных устройствах и подключать напрямую к выходам контроллеров. - Широкий диапазон рабочих температур:
Реле сохраняет работоспособность в диапазоне температур от -40°C до +60°C (для класса E) и до +85°C (для класса B, в зависимости от модификации).
Габаритный чертеж и расположение выводов:
- Шаг выводов: 5 мм
- Расположение выводов (вид снизу): Стандартное для серии JW (рекомендуемая схема печатной платы приведена в документации).
Области применения:
- Промышленных контроллерах и модулях ввода/вывода
- Бытовая техника (стиральные машины, холодильники, кондиционеры)
- Офисное оборудование (копиры, принтеры)
- Системы отопления, вентиляции и кондиционирования (HVAC)
- Панели управления станками и автоматическими линиями
- Источники питания и преобразователи частоты
- Системы безопасности и доступа
