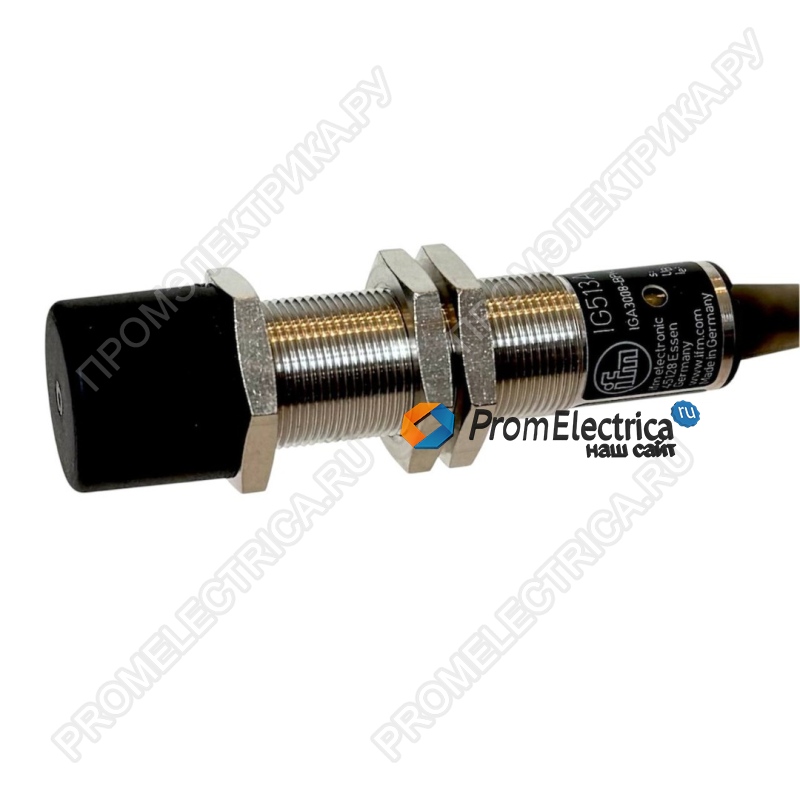

Технические характеристики IG513A Ifm Electronic
Описание, применение IG513A Ifm Electronic
Электрическое исполнение PNP
Функция выходного сигнала NO
Диапазон срабатывания [mm] 8
Корпус Резьбовой корпус
Размеры [mm] M18 x 1 / L = 80
Приложение
Установка использование во взрывоопасных зонах только с установленным защитным колпачком
Электронные данные
Рабочее напряжение [V] 10...30 DC
Потребление тока [mA] < 15
Класс защиты III
Защита от переполюсовки да
Выходы
Электрическое исполнение PNP
Функция выходного сигнала NO
Макс. падение напряжения коммутационного выхода DC [V] 2,5
Постоянный ток нагрузки коммутационного выхода DC [mA] 150
Частота переключения DC [Hz] 300
Защита от короткого замыкания да
Тип защиты от короткого замыкания тактовый
Защита от перегрузок по току да
Диапазон контроля
Диапазон срабатывания [mm] 8
Реальное расстояние срабатывания Sr [mm] 8 ± 10 %
Рабочее расстояние срабатывания [mm] 0...6,48
Точность/ погрешность
Поправочный коэффициент сталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,3 / медь: 0,2
Гистерезис [% от Sr] 1...20
Смещение точки переключения [% от Sr] -10...10
Условия эксплуатации
Температура окружающей среды [°C] -20...60
Степень защиты IP 67
Испытания / одобрения
Маркировка АТЕХ II 3D Ex tc IIIC T80°C Dc X
ЭMC
EN 61000-4-2 ESD
4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение
3 V/m
EN 61000-4-4 Burst
2 kV
EN 61000-4-6 ВЧ проводимость
3 V
IEC 60255-5
1 kV линейное, Ri: 500 Ом
EN 55011 излучение
класс B
Механические данные
Вес [g] 193,5
Корпус Резьбовой корпус
Монтаж незаподлицо
Размеры [mm] M18 x 1 / L = 80
Обозначение резьбы M18 x 1
Материал латунь покрыт белой бронзой; активная поверхность: PBT (полибутилентерефталат); крепежные гайки: латунь покрыт белой бронзой; Защитная крышка: PA (полиамид)
Дисплеи / Элементы управления
Дисплей
Состояние выхода
1 x светодиод, жёлтый
Принадлежности
Комплект поставки
крепежные гайки: 3
Защитная крышка: 1
