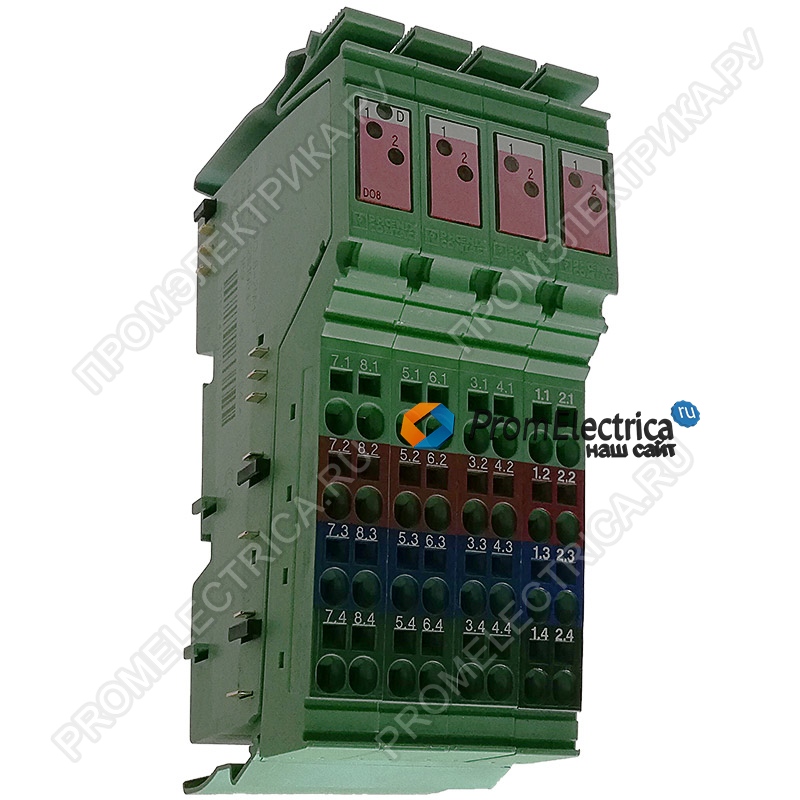

Описание, применение IB IL 24 DO 8-PAC | 2861289 Phoenix Contact
Технические характеристики IB IL 24 DO 8-PAC:
Ширина 48,8 мм
Высота 119,8 мм
Глубина 71,5 мм
Указание по размерам Размеры корпуса
Окружающие условия
Температура окружающей среды (при эксплуатации) -25 °C ... 55 °C
Температура окружающей среды (хранение/транспорт) -25 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации) 10 % ... 95 % (согласно DIN EN 61131-2)
Допустимая влажность воздуха (хранение / транспортировка) 10 % ... 95 % (согласно DIN EN 61131-2)
Давление воздуха (эксплуатации) 70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение / транспортировка) 70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Степень защиты IP20
Общие сведения
Тип монтажа Монтажная рейка
Цвет зеленый
Вес нетто 130 г
Указания по значениям массы без штекера
Диагностические сообщения Короткое замыкание или перегрузка цифровых выходов Выдача сообщений об ошибках в виде диагностических кодов (шина), а также индикация с помощью светодиода (D) модуля (мигает с частотой 2 Гц)
Интерфейсы
Наименование Локальная шина Inline
Количество каналов 2
Тип подключения Распределитель Inline
Скорость передачи данных 500 кбит/с
Потенциалы Inline
Наименование Питание логической схемы (UL)
Электропитание 7,5 В DC (с помощью регулятора напряжения)
Потребляемый ток макс. 60 мА
Наименование Питание сегментных цепей (US)
Электропитание 24 В DC (с помощью регулятора напряжения)
Диапазон напряжения питания 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации)
Потребляемый ток макс. 4 A
0 A
Цифровые выходы
Наименование, выход Цифровые выходы
Тип подключения Пружинный зажим
Способ подключения 4-проводная схема
Количество выходов 8
Защитная схема Защита от перегрузки, защита выходов от короткого замыкания
Выходное напряжение 24 В (US - 1 В)
Номинальное напряжение 24 В DC (Разность напряжений при INenn ≤ 1 В)
Максимальный выходной ток на 1 канал 500 мА
Максимальный выходной ток на 1 модуль 4 A
Номинальная индуктивная нагрузка 12 Вт
Номинальная нелинейная нагрузка 12 Вт
Номинальная активная нагрузка 12 ВА
Реакция на перегрузку Автоматический перезапуск
Реакция на индуктивную перегрузку Может быть прервана передача сигнала на выходе
Разделение потенциалов
Испытательный участок Питание 5 В входной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 мин.
Питание 5 В выходной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 мин.
Питание 7,5 В (логическая схема шины) / питание 24 В (периферийное устройство) 500 В AC 50 Гц 1 мин.
Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин.
Стандарты и предписания
Подключение согласно стандарту CUL
Степень защиты III (МЭК 61140, EN 61140, VDE 0140-1)
