Описание, применение GRT8-M2 No Name, Made In China

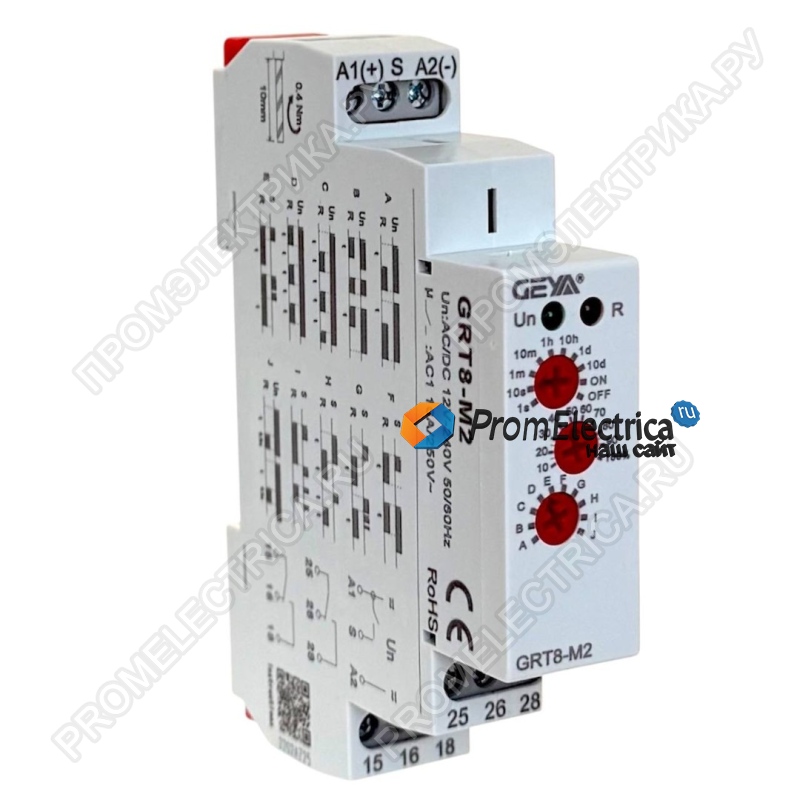

GRT8-M2 — это современное программируемое реле времени в компактном модульном корпусе (ширина 18 мм) для монтажа на DIN-рейку. Устройство разработано для реализации сложных алгоритмов временной задержки при управлении электротехническим оборудованием. Благодаря 10 встроенным функциям и наличию внешнего управляющего входа S, реле способно заменить несколько однофункциональных таймеров.
Ключевые особенности и преимущества:
- 10 режимов работы на все случаи жизни:
Реле поддерживает 10 различных функций, включая задержку включения/выключения, формирование интервалов, циклические режимы (симметричные и асимметричные мультивибраторы), а также режимы с управлением по входу S (ждущие режимы, делитель на 2). Полный список режимов (A-J) приведен ниже. - Универсальное питание (12-240В AC/DC):
Широкий диапазон напряжения питания позволяет использовать реле в цепях как переменного, так и постоянного тока без необходимости заказывать отдельную версию. Это упрощает логистику и монтаж. - Дополнительный управляющий вход S:
Наличие входа S (подключается к A1) позволяет запускать временные циклы внешним сигналом (например, от кнопки, датчика или контроллера), что расширяет функциональность и позволяет строить гибкие схемы автоматизации. - Широкий диапазон выдержек времени:
Диапазон времени переключается дискретно (8 поддиапазонов от 1 секунды до 10 дней), а точная настройка внутри диапазона осуществляется плавно потенциометром. Доступны режимы ON (постоянно включено) и OFF (постоянно выключено). - Мощные выходные контакты (16 А):
Устройство оснащено двумя изолированными переключающими контактами, каждый из которых способен коммутировать ток до 16 Ампер при напряжении ~220В AC. Это позволяет напрямую управлять мощными нагрузками: контакторами, насосами, вентиляторами, освещением. - Наглядная индикация:
- Зеленый светодиод: индикация наличия питания.
- Красный светодиод: индикация активации выходного реле.
Технические характеристики :
- Модель: GRT8-M2
- Тип: Многофункциональное реле времени
- Режимы работы (выбираемые): A, B, C, D, E, F, G, H, I, J (10 режимов, описание см. ниже)
- Диапазоны выдержки времени: 1 с ... 10 дней (8 переключаемых диапазонов), ON, OFF
- Напряжение питания (A1-A2): 12-240 В AC/DC (универсальное)
- Потребляемая мощность: < 5 Вт
- Управляющий вход S: подключается к A1
- Выход: 2 изолированных переключающих контакта (SPDT)
- Коммутируемый ток: ≤ 16 А (~220 В AC)
- Общее количество переключений: > 5 × 10⁵
- Индикация:
- Зеленый LED — наличие питания
- Красный LED — активация выхода
- Монтаж: на DIN-рейку (EN/IEC 60715), ширина модуля 1 (18 мм)
- Рабочая температура: от -10°C до +50°C
- Влажность воздуха: 48-85%
- Габариты (В×Ш×Г): 90 × 18 × 65 мм
- Масса: 130 г
Режимы работы реле GRT8-M2:
- A (Задержка включения): Задержка T после подачи питания, затем контакты перебрасываются.
- B (Формирование интервала): Контакты перебрасываются сразу при подаче питания и возвращаются после задержки T.
- C (Цикл с паузой первой): Повторяющийся цикл (пауза/работа) с временем T, начинающийся с паузы.
- D (Цикл с импульсом первым): Повторяющийся цикл (работа/пауза) с временем T, начинающийся с активного состояния.
- E (Задержка выключения по спаду S): При исчезновении сигнала на входе S запускается задержка T, после чего контакты возвращаются. Перезапускаемый режим.
- F (Интервал по фронту S): При появлении сигнала на входе S контакты перебрасываются на время T.
- G (Интервал по спаду S): При исчезновении сигнала на входе S контакты перебрасываются на время T.
- H (Задержка вкл/выкл по S): Задержка включения T по фронту S, задержка выключения T по спаду S.
- I (Делитель на 2): Состояние выхода меняется на противоположное при каждом фронте сигнала на входе S.
- J (Одиночный импульс): Подается питание, запускается задержка T, затем выдается короткий импульс 0.5 с.
Схема подключения (клеммы):
- A1-A2: Питание 12-240В AC/DC (S подключается к A1 для управления)
- 15-16-18: Выходное реле 1 (SPDT): 15 общий, 16 нормально-замкнутый, 18 нормально-разомкнутый
- 25-26-28: Выходное реле 2 (SPDT): 25 общий, 26 нормально-замкнутый, 28 нормально-разомкнутый
Области применения:
Идеально подходит для управления освещением (лестничные площадки, витрины), вентиляцией, насосным оборудованием, системах отопления, а также для реализации временных задержек в промышленных панелях управления и автоматизации зданий (HVAC).
