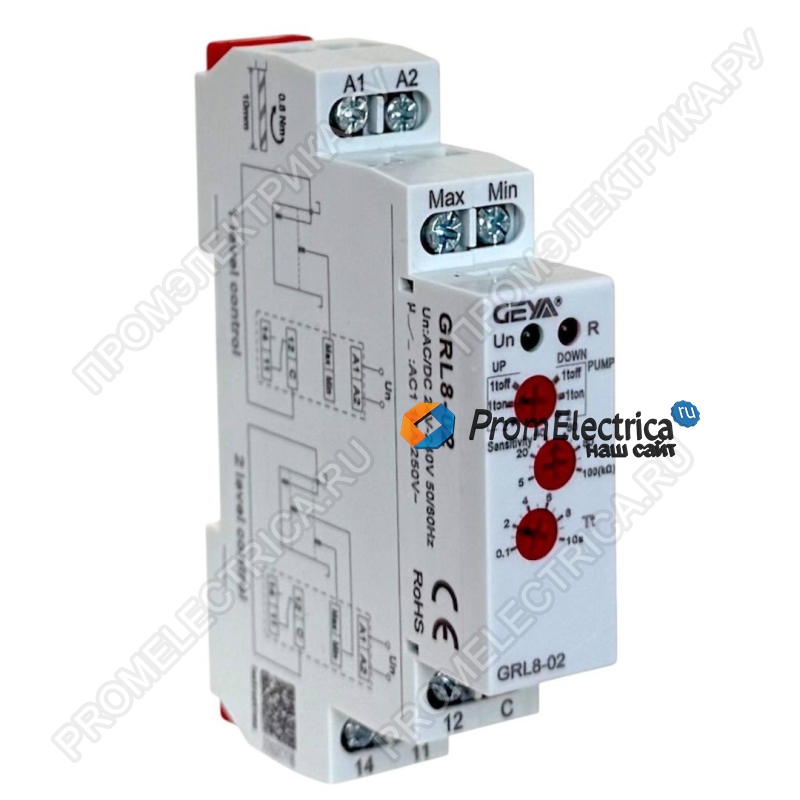

Описание, применение GRL8-02 No Name, Made In China
GRL8-02 — это современное электронное реле контроля уровня, предназначенное для автоматизации процессов наполнения и опорожнения резервуаров с токопроводящими жидкостями (вода, слабые растворы кислот и щелочей, сточные воды). Благодаря встроенному микропроцессорному управлению и гальванической развязке, прибор обеспечивает надежную и безопасную работу насосного оборудования, клапанов и сигнализации.
Технические характеристики:
- Модель: GRL8-02
- Функции: 2-уровневый или 1-уровневый контроль (выбирается)
- Напряжение питания (клеммы A1-A2): AC/DC 24-240 В (50-60 Гц)
- Допуск по питанию: -15% / +10%
- Потребляемая мощность: макс. 2 ВА
- Чувствительность (сопротивление между электродами): регулируется 5 ... 100 кОм
- Напряжение на электродах: макс. 5 В AC
- Ток в цепи электродов: < 0.1 мА
- Время отклика: макс. 400 мс
- Задержка срабатывания выхода (t): регулируется 0.1 ... 10 с
- Максимальная длина кабеля до датчиков: до 800 м (при чувствительности 25 кОм)
- Выход: 1 переключающий контакт (SPDT)
- Коммутационная способность контактов:
- Переменный ток (AC1): 10 А / 250 В
- Постоянный ток (DC): 24 В
- Минимальная коммутируемая мощность (DC): 500 мВт
- Механический ресурс: 1 × 10⁷ циклов
- Электрический ресурс (AC1): 1 × 10⁵ циклов
- Индикация: Красный светодиод (состояние выхода)
- Температура эксплуатации: от -20°C до +55°C
- Монтаж: на DIN-рейку (EN/IEC 60715), ширина модуля 1 (18 мм)
- Степень защиты: IP40 (передняя панель) / IP20 (клеммы)
- Сечение подключаемых проводов: макс. 2.5 мм² (одножильный) / 1.5 мм² (многожильный с наконечником)
- Момент затяжки винтов: 0.8 Нм
- Габариты (В×Ш×Г): 90 × 18 × 64 мм
- Вес: 72 г
- Стандарты: EN 62055-1
Схема подключения:
- A1-A2: Питание 24-240В AC/DC
- 11-12-14: Выходное реле (SPDT) — 11 общий, 12 нормально-замкнутый (NC), 14 нормально-разомкнутый (NO)
- E (общий): Общий электрод (подключается к нижнему датчику или корпусу резервуара)
- Min (минимум): Электрод нижнего уровня (включает насос в режиме наполнения)
Max (максимум): Электрод верхнего уровня (выключает насос в режиме наполнения)
Ключевые особенности и преимущества:
- 2 режима работы в одном устройстве:
Реле позволяет выбрать конфигурацию под конкретную задачу: - 2-уровневый контроль — классическая схема управления насосом с двумя датчиками (мин/макс).
- 1-уровневый контроль — поддержание заданного уровня (например, аварийная сигнализация или управление клапаном).
- Универсальное питание (24-240В AC/DC):
Широкий диапазон напряжения питания (от 24 до 240 В переменного или постоянного тока) позволяет использовать реле в любых системах электропитания без необходимости заказывать отдельную модификацию. - Регулируемая чувствительность (5-100 кОм):
Потенциометр чувствительности позволяет адаптировать реле к электропроводности конкретной жидкости. Это особенно важно при работе с водой различной степени минерализации или другими средами. - Выбор направления работы (PUMP UP / PUMP DOWN):
Переключателем можно задать режим: - PUMP UP — наполнение (насос включается при низком уровне, выключается при высоком).
- PUMP DOWN — опорожнение (насос включается при высоком уровне, выключается при низком).
- Регулируемая задержка срабатывания (0.1-10 с):
Наличие таймера позволяет избежать ложных срабатываний при колебаниях уровня жидкости (турбулентности, волнах) и защитить насос от частых пусков/остановов. - Безопасное напряжение на электродах:
На измерительные электроды подается безопасное переменное напряжение (макс. 5В) с очень низким током (<0.1 мА). Это исключает электрохимическую коррозию датчиков и безопасно для обслуживающего персонала. - Гальваническая развязка и надежность:
Схема управления гальванически развязана от выходного реле (SPDT). Выходное реле с током 10 А способно напрямую управлять большинством насосов и контакторов.
Области применения:
Идеально подходит для автоматизации водоснабжения (насосные станции, скважины, резервуары чистой воды), дренажных систем, откачки ливневых и сточных вод, а также для контроля уровня в системах отопления и вентиляции.
