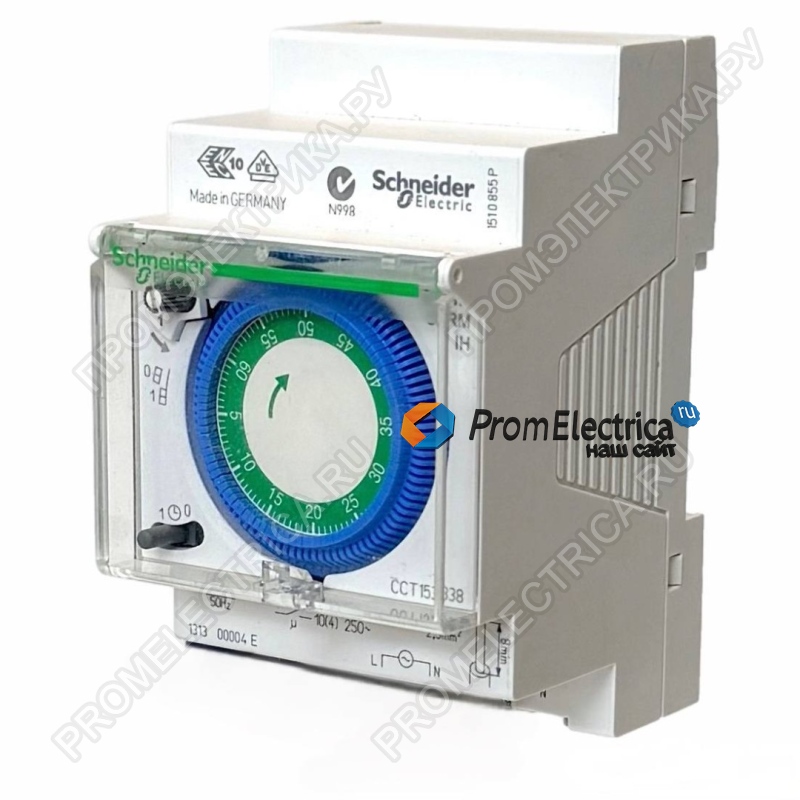

Описание, применение CCT15338 Schneider Electric
Основные характеристики CCT15338:
range of product Acti 9
Наименование продукта Acti 9 IH
Краткое название устройства IH
Тип продукта
Механическое реле времени
количество каналов 1
Доступные функции
Время ручного переключения
Дополнительные характеристики
Область применения
Строительство
тип нагрузки
галогенная лампа 230 В пер. тока (1100 Вт)
лампа накаливания 230 В пер. тока (1100 Вт)
сдвоенная люминесцентная лампа, балласт : обычный (2 x 100 W)
сдвоенная люминесцентная лампа, балласт : обычный (2 x 58 W)
люминесцентные лампы без компенсатора реактивной мощности, балласт : обычный (100 W)
люминесцентные лампы без компенсатора реактивной мощности, балласт : обычный (40 W)
люминесцентные лампы без компенсатора реактивной мощности, балласт : обычный (58 W)
люминесцентная лампа с параллельным компенсатором реактивной мощности, балласт : обычный (40 W)
люминесцентная лампа с параллельным компенсатором реактивной мощности, балласт : обычный (58 W)
люминесцентная лампа с последовательным компенсатором реактивной мощности, балласт : обычный (100 W)
люминесцентная лампа с последовательным компенсатором реактивной мощности, балласт : обычный (40 W)
люминесцентная лампа с последовательным компенсатором реактивной мощности, балласт : обычный (58 W)
Продолжительность цикла 60 мин.
Точность измерения
+/- 1 с/сутки
Макс. количество коммутаций
48 вкл. - 48 откл.
мин. длительность интервала
37,5 с
Тип настройки
Время ручного переключения
точность измерения
+/- 1 с/сутки 20 °C
Потребляемая мощность (ВА) 1 В·А
макс. коммутируемый ток
10 А - 250 В Переменный ток pf = 1
4 А - 250 В Переменный ток pf = 0,6
[Ue] номинальное рабочее напряжение
230 В Переменный ток - 15...10 % в 50 Гц
Монтажная опора DIN-рейка
Шаг 9 мм
Цвет
Белый (RAL 9003)
соединения – клеммы
Безвинтовые зажимы: 0,5...2,5 мм²
Степень защиты IP IP20 B
Ширина 54 мм
Высота 90 мм
Глубина 66 мм
Вес 0,184 кг
Условия эксплуатации
Рабочая температура -20...55 °C
степень защиты IP
Зажимы: IP20 B
