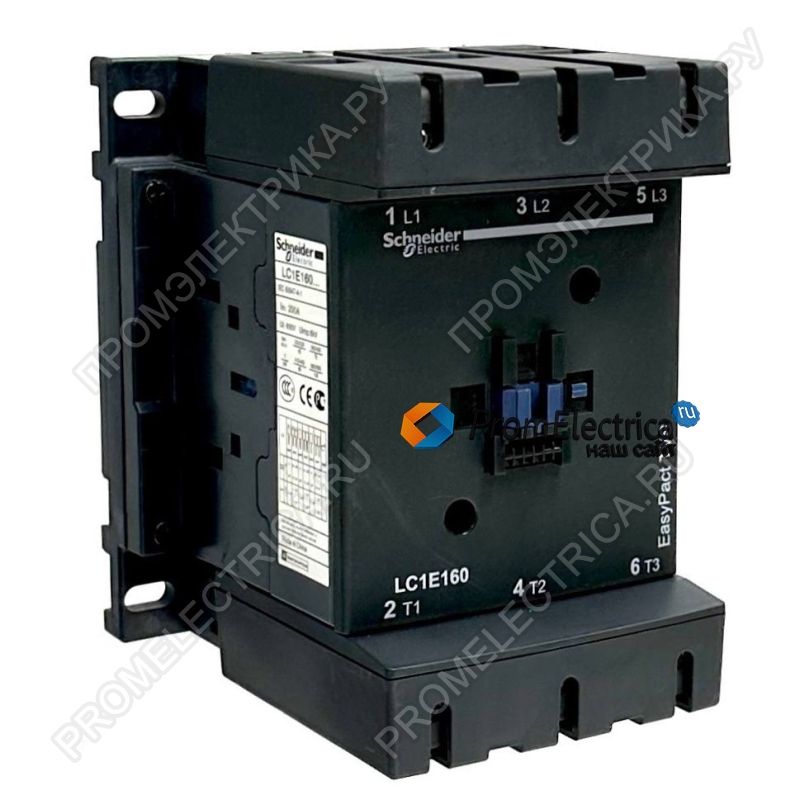

Описание, применение LC1E160M5 Schneider Electric
Основные характеристики
Серия
Easy TeSys
Серия
Easy TeSys Control
Тип продукта
Контактор
Краткое название устройства
LC1E
Применение контактора
Активная нагрузка
Управление электродвигателем
Категория применения
AC-1
AC-3
Описание полюсов
3P
[Ue] номинальное рабочее напряжение
Силовая цепь: <= 690 V Переменный ток 50/60 Гц
[Ie] номинальный рабочий ток
160 A (at <55 °C) at <= 440 В Переменный ток AC-3 for Силовая цепь
200 A (at <55 °C) at <= 440 В Переменный ток AC-1 for Силовая цепь
[Uc] control circuit voltage
220 В Переменный ток 50 Гц
Дополнительные характеристики
Мощность двигателя, кВт
45 kW at 220...230 В Переменный ток 50/60 Гц
75 kW at 380...400 V
80 kW at 415 В
80 kW at 440 В
90 kW at 500 В
100 kW at 660...690 В
Конфигурация главных контактов
3 Н.О.
[Ith] условный тепловой ток на открытом возду
200 A (at 40 °C)
Номинальная включающая способность Irms
1600 A at 440 В Переменный ток for Силовая цепь conforming to IEC 60947-4-1
Номинальная отключающая способность
1280 A at 440 В for Силовая цепь conforming to ГОСТ IEC 60947
[Icw] номинальный кратковременно допустимый ток
1400 A 40 °C - 10 с for Силовая цепь
Соответствующий номинал предохранителя
10 A gG at <= 690 V coordination тип 1 for Цепь управления conforming to IEC 60947-5-1
315 A gG at <= 690 V coordination тип 1 for Силовая цепь
Среднее полное сопротивление
0,6 мОм - Ith 200 A 50 Гц for Силовая цепь
Мощность, рассеиваемая одним полюсом
24 W AC-1
15 W AC-3
[Ui] номинальное напряжение изоляции
690 миля в соответствии с IEC 60947-4-1
Категория перенапряжения
III
Степень загрязнения
3
[Up] номинальное импульсное выдерживаемое на
8 кВ катушка не соединена с силовой цепью в соответствии с ГОСТ IEC 60947
Механическая износостойкость
4000000 циклы
Электрическая износостойкость
800000 циклы AC-3
250000 циклы AC-1
Тип цепи управления
Пер. ток в 50 Гц
пределы напряжения цепи управления
0,85...1,1 Uc -5...55 °C находится в состоянии работы 50 Гц
0,35...0,55 Uc -5...55 °C отпускание 50 Гц
Потребляемая мощность при срабатывании
300 VA 50 Гц cos phi 0,9 (at 20 °C)
300 VA 60 Гц cos phi 0,9 (at 20 °C)
Потребляемая мощность при удержании, В·А
22 VA 50 Гц cos phi 0,9 (at 20 °C)
22 VA 60 Гц cos phi 0,9 (at 20 °C)
Теплоотдача
3...8 W for Цепь управления
время работы
20...50 мс при замыкании
6...20 мс при размыкании
Максимальная частота коммутации
1200 цикл/ч в <55 °C
Соединения – клеммы
Цепь управления: винтовой зажим 2 1...2,5 mm² - cable stiffness: гибкий С кабельным наконечником
Силовая цепь: винтовой зажим 1 10...120 mm² - cable stiffness: гибкий С кабельным наконечником
Силовая цепь: винтовой зажим 1 10...120 mm² - cable stiffness: жесткий кабель Без наконечника
Цепь управления: винтовой зажим 1 1...2,5 mm² - cable stiffness: гибкий Без наконечника
Цепь управления: винтовой зажим 2 1...2,5 mm² - cable stiffness: гибкий Без наконечника
Цепь управления: винтовой зажим 1 1...2,5 mm² - cable stiffness: гибкий С кабельным наконечником
Цепь управления: винтовой зажим 1 1...2,5 mm² - cable stiffness: жесткий кабель Без наконечника
Цепь управления: винтовой зажим 2 1...2,5 mm² - cable stiffness: жесткий кабель Без наконечника
Силовая цепь: винтовой зажим 2 10...120 mm² - cable stiffness: гибкий С кабельным наконечником
Силовая цепь: винтовой зажим 2 10...120 mm² - cable stiffness: жесткий кабель Без наконечника
Момент затяжки
Силовая цепь: 12 Н·м
Цепь управления: 1,2 Н·м
Вспомогательные контакты
1 Н.О. + 1 Н.З.
Минимальное коммутируемое напряжение
17 миля for Цепь управления
Минимальный коммутируемый ток
5 мА for Цепь управления
Сопротивление изоляции
> 10 МОм for Цепь управления
Время без перекрытия
1,5 ms при подаче напряжения guaranteed between NC and NO contact
1,5 ms при снятии напряжения guaranteed between NC and NO contact
Способ монтажа
Монтаж на панель
DIN-рейка
Условия эксплуатации
Стандарты
IEC 60947-4-1
IEC 60947-1
IEC 60947-5-1
Сертификаты
EAC
CE
Степень защиты IP
IP2x в соответствии с IEC 60529
Защитное исполнение
TH (степень загрязнения 3) в соответствии с МЭК 60068-2-30 тест Db
Допустимая температура воздуха вокруг устройства
-20...70 °C при Uc
-60...80 °C хранение
-5...55 °C операция
Рабочая высота
3000 м Без ухудшения номинальных значений
Огнестойкость
850 °C в соответствии с IEC 60695-2-1
Механическая стойкость
Вибрации контактор разомкнут (1.5 g (ном.), 5...300 Гц)
Вибрации контактор замкнут (3 g (ном.), 5...300 Гц)
Удары контактор разомкнут (6 g (ном.) в течение 11 мс)
Удары контактор замкнут (7 g (ном.) в течение 11 мс)
Высота
158 mm
Ширина
120 mm
Глубина
132 mm
Вес нетто
2,3 kg
