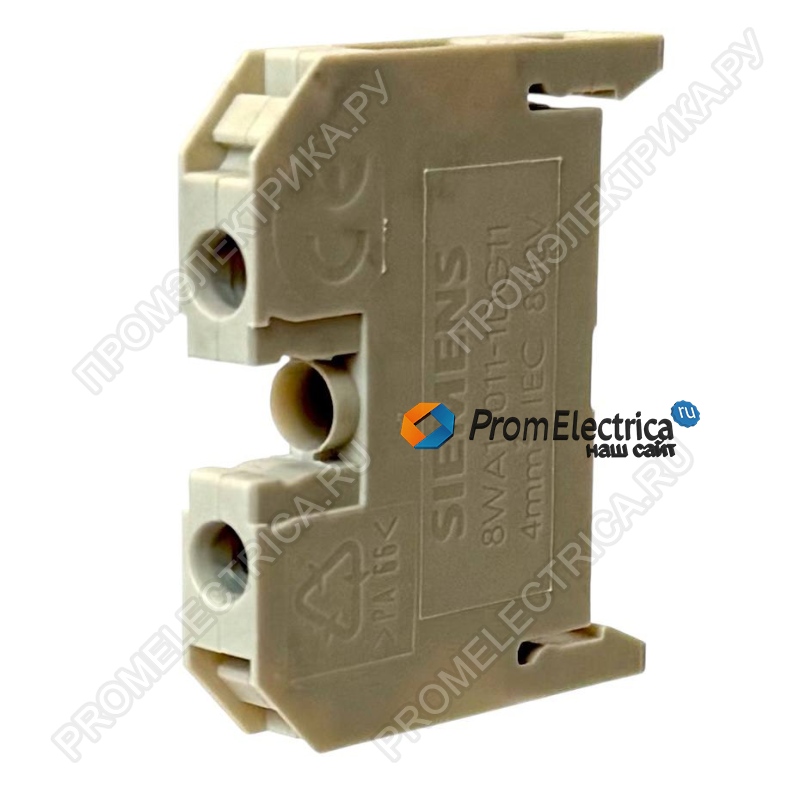

Описание, применение 8WA1011-1DG11 Siemens
Общие технические данные
Расстояние между клеммами 6.5 мм
Класс защиты
Класс горючести в соотв. согласно UL 94 V2
Главная цепь
Рабочее напряжение / расчетное значение 800 В
Рабочий ток / расчетное значение 32 A
Внешность
Цвет бежевый
Информация о продукте
Компонент продукта / необходим / соединительная пластина Нет
Число
Количество уровней терминала 1
Количество конечных точек / на уровень терминала 2
Подключения
Поперечное сечение подключаемого провода / многожильный
● минимум 4 мм²
● максимум 4 мм²
Длина зачистки провода 11 мм
Поперечное сечение подключаемого провода
● твердый
- минимум 4 мм²
- максимум 4 мм²
● тонкопроволочный
- с обработкой концов жил / минимум 4 мм²
- с обработкой концов жил / максимум 4 мм²
- без обработки концов жил / минимум 4 мм²
- без обработки концов жил / максимум 4 мм²
Момент затяжки / с винтовыми зажимами
● минимум 0,5 Н · м
● не более 0,5 Н · м
Тип электрического подключения
● 1 винтовой зажим
● 2 винтовых зажима
Положение / бокового терминала
Механический дизайн
Высота / при низкопрофильном монтаже 26 мм
Длина 41 мм
Тип монтажа DIN-рейка 35 мм
Масса нетто 10 г
Материал / изоляционного корпуса Термопласт
Условия окружающей среды
Температура окружающей среды
● во время работы / минимум -25 ° C
● во время работы / максимум 55 ° C
