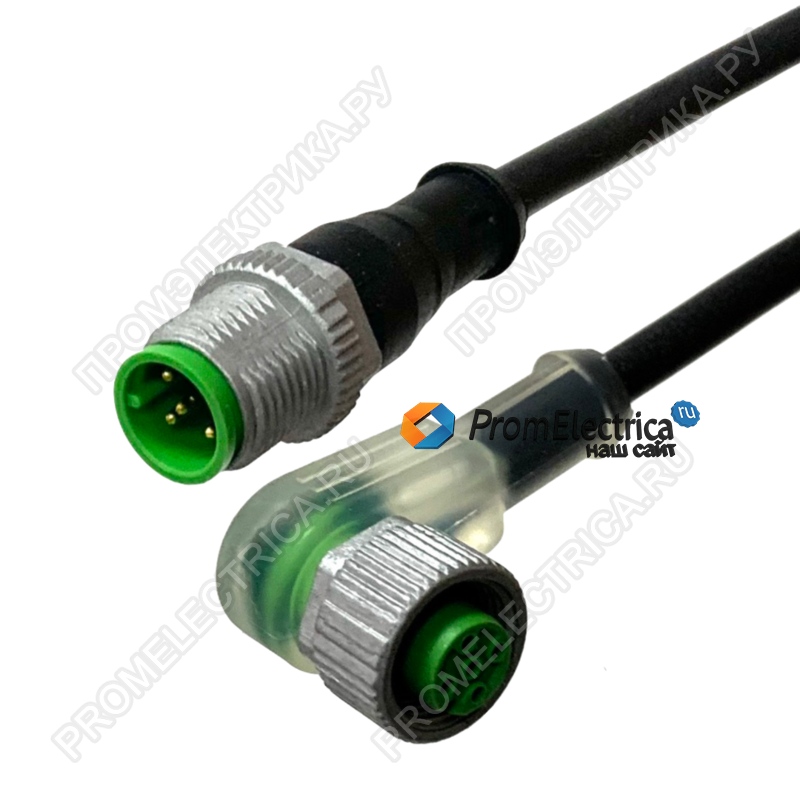

Технические характеристики 7000-40363-6550750 Murr Elektronik
Описание, применение 7000-40363-6550750 Murr Elektronik
Технические характеристики 7000-40363-6550750:
№ / сечение проводников 5 × 0,34 мм²
Изоляция проводника ПП (бр, бла, бле, нет, ве-я)
Кабельные цепи 10 миль
Материал (оболочка) PUR (UL / CSA), сварочная искра
Внешний Ø 5,0 мм ± 5%
Радиус изгиба (в движении) 10 × Ø доп.
Температурный диапазон (фиксированный) -40 ... + 80 ° C
Температурный диапазон (мобильный) -25 ... + 80 ° C
Кабельная идентификация 655
Тип кабеля 5 (PUR schweißfunkenbeständig)
Одобрение (кабель) cRUus (AWM-Style 20549/10493); CE соответствует
Вес кабеля [г / м] 41,80
Материал (провода) Cu шнур, голый
Сопротивление (проводник) максимум 60 Ом / км (20 ° C)
Ø отдельные провода (проводник) 0,1 мм
Структура (проводник) 42 × 0,1 мм (многожильный провод класса 6)
Раздел (проводник) 5 × 0,34 мм²
AWG похож на AWG 22
Материал (проводная изоляция) PP
Свойства материала (изоляция провода) Не содержит ХФУ, галогенов, кадмия, силикона и свинца
Твердость по Шору (изоляция провода) 74 ± 3 Д
Ø проводника с изоляцией 1,25 мм ± 5%
Цвет провода / нумерация бр, нет, бле, бла, ве-я полосатый продольно
Группа многожильных проводов 5 проводов, скрученных вокруг элемента наполнения
армирование не
Материал (оболочка) PUR
Свойства материала (оболочка) Не содержит ХФУ, галогенов, кадмия, силикона и свинца, мат, слабо адгезив, легко обрабатывается, устойчив к истиранию, устойчив к гидролизу, микробы, сварочные искры
Твердость по Шору (оболочка) 58 ± 3 Д
Наружный Ø (оболочка) 5,0 мм ± 5%
Цвет (оболочка) черный
Химическая стойкость Хорошая устойчивость к маслам, бензину и химическим веществам (EN 60811-404)
Номинальное напряжение 300 В переменного тока
Испытательное напряжение 2500 В переменного тока
Приемлемый ток согласно DIN VDE 0298-4
Температурный диапазон (фиксированный) -40 ... + 80 ° C, (+ 90 ° C для макс. 10 000 рабочих часов)
Температурный диапазон (мобильный) -25 ... + 80 ° C, (+ 90 ° C для макс. 10 000 рабочих часов)
Радиус изгиба (фиксированный) 5 × Ø доп.
Радиус изгиба (в движении) 10 × Ø доп.
Количество циклов изгиба (кабельные цепи) максимум 10 миль (25 ° С)
Ход хода (кабельная цепь) максимум 5 м (по горизонтали)
Скорость движения (цепь сопротивления) максимум 3,3 м / с
Ускорение (кабельная цепь) максимум 5 м / с²
Напряжение при кручении ± 360 ° / м
Количество торсионных циклов максимум 1 млн. (25 ° С)
Скорость кручения 35 циклов / мин
Цвет оболочки черный
ТЕХНИЧЕСКИЕ ДАННЫЕ
Рабочее напряжение 24 В пост. Тока ± 25%
Номинальное ударное напряжение 0,8 кВ
Контактный ток максимум 4 А
Количество полюсов 5
Группа изоляционных материалов МЭК 60664-1, категория I
кодирование Кодирование А
Светодиодный индикатор зеленый, желтый, красный
Места блокировки Резьба (M12 × 1 мм) рекомендуемый момент затяжки 0,6 Нм, самоконтрящийся
Кабельное соединение M12 (SW13)
Степень защиты IP65 и IP67 при подключении и завинчивании (EN 60529)
материал PUR
подходит для ребристой оболочки (внутри Ø) 10 мм
Блокировка материала Литой цинк, покрытие Safe-Cover
ОБЩИЕ ХАРАКТЕРИСТИКИ
Степень загрязнения 3
Метод крепления подключен, привинчен
Температурный диапазон -25 ... + 85 ° C, в зависимости от подключенного кабеля
