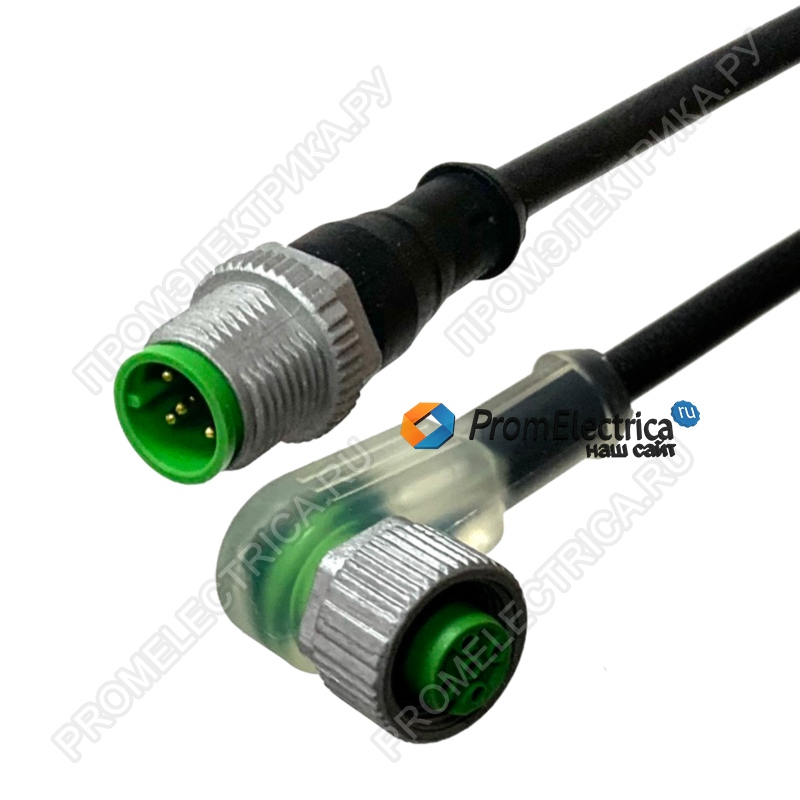

Технические характеристики 7000-40363-6550300 Murr Elektronik
Описание, применение 7000-40363-6550300 Murr Elektronik
Технические характеристики 7000-40363-6550300:
№ / диаметр проводов 5 × 0,34 мм²
Изоляция провода ПП (бр, б, б, бк, гные)
C-track свойства 10 млн.
Материал (куртка) PUR (UL / CSA), сварочная искра
Наружный Ø 5,0 мм ± 5%
Радиус изгиба (перемещение) 10 × наружный Ø
Температурный диапазон (фиксированный) -40 ... + 80 ° C
Температурный диапазон (мобильный) -25 ... + 80 ° C
Кабельная идентификация 655
Тип кабеля 5 (PUR schweißfunkenbeständig)
Одобрение (кабель) cRUus (AWM-Style 20549/10493); CE соответствует
Вес кабеля [г / м] 41,80
Материал (проволока) Медная проволока, голая
Резистор (сердечник) Максимум. 60 Ом / км (20 ° C)
Одиночный провод Ø (сердечник) 0,1 мм
Строительство (ядро) 42 × 0,1 мм (многожильный провод класса 6)
Диаметр (ядро) 5 × 0,34 мм²
AWG похож на AWG 22
Материал (изоляция провода) PP
Свойство материала (изоляция провода) Не содержит ХФУ, галогенов, кадмия, силикона и свинца
Твердость по Шору (изоляция провода) 74 ± 3 Д
Провод-Ø вкл. изоляция 1,25 мм ± 5%
Цвет / нумерация проводов br, bk, bl, wh, gnye продольно-полосатый
Комбинация прядей 5 витых проводов вокруг центрального наполнителя
Щит нет
Материал (куртка) PUR
Материальная собственность (куртка) Не содержит ХФУ, галогенов, кадмия, силикона и свинца, матовая, с низкой адгезией, машина легко обрабатывается, устойчива к истиранию, устойчива к гидролизу, микробиологии и сварке
Твердость по Шору (куртка) 58 ± 3 Д
Наружный Ø (куртка) 5,0 мм ± 5%
Цвет (куртка) черный
химическая устойчивость хорошая устойчивость к маслам, бензину и химическим веществам (EN 60811-404)
тепловое сопротивление антипирен UL, FT2, IEC 60332-1, IEC 60332-2-2, сварочный искробезопасный
Номинальное напряжение 300 В переменного тока
Испытательное напряжение 2500 В переменного тока
Текущая грузоподъемность по DIN VDE 0298-4
Температурный диапазон (фиксированный) -40 ... + 80 ° C (+ 90 ° C при макс. 10 000 часов работы)
Температурный диапазон (мобильный) -25 ... + 80 ° C, (+ 90 ° C при макс. 10 000 часов работы)
Радиус изгиба (фиксированный) 5 × наружный Ø
Радиус изгиба (перемещение) 10 × наружный Ø
Количество циклов изгиба (C-трек) Максимум. 10 млн. (25 ° С)
Пройдя расстояние (C-track) Максимум. 5 м (по горизонтали)
Скорость движения (C-track) Максимум. 3,3 м / с
Ускорение (C-track) Максимум. 5 м / с²
Торсионное напряжение ± 360 ° / м
Количество торсионных циклов Максимум. 1 млн. (25 ° С)
Скорость кручения 35 циклов / мин
Цвет куртки черный
ТЕХНИЧЕСКИЕ ДАННЫЕ
Рабочее напряжение 24 В пост. Тока ± 25%
Номинальное импульсное напряжение 0,8 кВ
Рабочий ток на контакт Максимум. 4 А
Количество полюсов 5
Группа материалов МЭК 60664-1, категория I
кодирование А-кодирование
Светодиодный дисплей зеленый, желтый, красный
Блокировка портов Винтовая резьба (M12 × 1 мм) рекомендуемый крутящий момент 0,6 Нм, самозажимной
Сжатие железы M12 (SW13)
защита IP65 и IP67 при подключении и завинчивании (EN 60529)
материал PUR
подходит для гофрированной трубы (внутренний Ø) 10 мм
Запирающий материал Литье цинка, с защитным покрытием
ОБЩИЕ ДАННЫЕ
Степень загрязнения 3
Способ крепления вставлен, затянут
Диапазон температур -25 ... + 85 ° C, в зависимости от качества кабеля
