Технические характеристики 7000-12681-0000000 Murr Elektronik
Кол-во pin:
4
Тип корпуса:
Угловой
Материал корпуса:
Металл
Описание, применение 7000-12681-0000000 Murr Elektronik

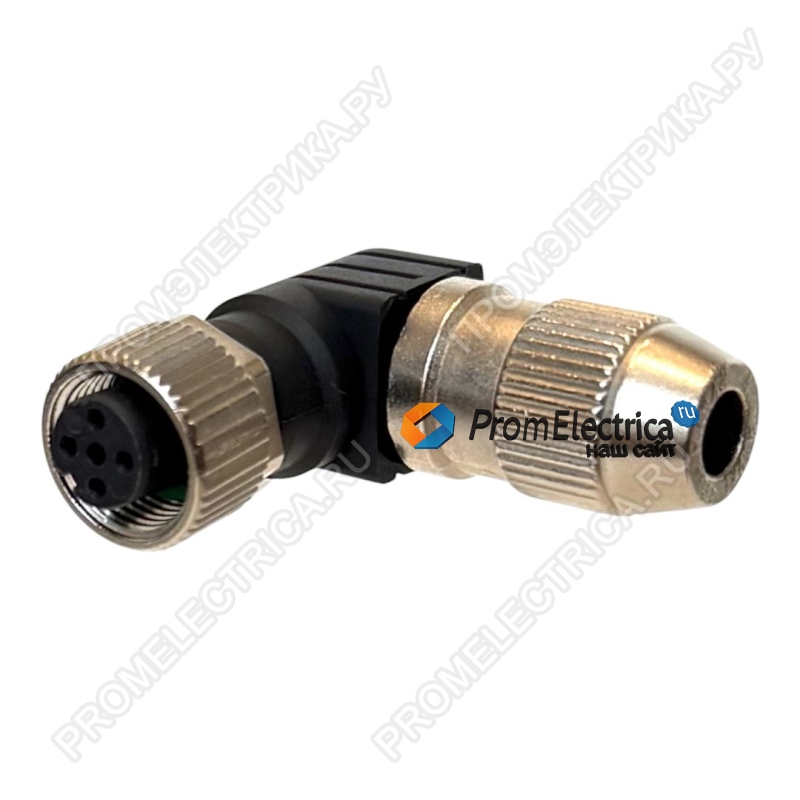

Монтажное гнездо (розетка) Murrelektronik 7000-12681-0000000 MOSA – это угловой разъем формата M12, предназначенный для самостоятельной и быстрой сборки кабельных соединений на объекте. В отличие от готовых кабелей, этот продукт предоставляет полную свободу в выборе типа, длины и сечения кабеля, позволяя создавать индивидуальные решения под конкретные задачи. Угол 90° обеспечивает эргономичный вывод кабеля, что критически важно при монтаже в стесненных условиях или для защиты кабеля от перегиба.
Ключевые преимущества и функциональные особенности:
- Технология быстрого монтажа без пайки (IDC): Прорезающее изоляцию соединение (IDC) позволяет оконцевать подготовленные жилы кабеля за считанные секунды без использования паяльника. Это значительно ускоряет процесс сборки, минимизирует человеческий фактор и обеспечивает надежный электрический контакт.
- Свобода в выборе кабеля: Возможность использовать практически любой промышленный кабель с диаметром жилы от 0.25 до 0.5 мм² и внешним диаметром от 4 до 5.1 мм. Это позволяет подобрать кабель с нужными характеристиками: гибкостью, стойкостью к маслам, температуре или УФ-излучению.
- Эргономика углового подключения: Угол 90° позволяет аккуратно вывести кабель вдоль поверхности оборудования, корпуса шкафа или стенки, что экономит пространство, улучшает эстетику монтажа и снижает риск механического повреждения кабеля в точке ввода.
- Высокая степень защиты: При правильной сборке и закручивании ответной части обеспечивается степень защиты IP65/IP67, что гарантирует надежную работу в условиях пыли, влаги и временного погружения.
- Универсальность и ремонтопригодность: Незаменим для создания нестандартных длин кабеля, ремонта поврежденных разъемов на уже проложенных кабелях, модернизации оборудования или замены вышедших из строя соединителей без замены всего кабеля.
Технические характеристики:
- Тип разъема: Гнездо (Female), угловое 90°.
- Тип соединения: Монтаж на кабель (Field-wireable), технология IDC.
- Количество контактов: 4 (4-полюсный).
- Резьба: M12 x 1.
- Сечение подключаемых жил: 0.25...0.5 мм² (диаметр проводника ≥ 0.1 мм).
- Диапазон диаметров кабеля (под оболочкой): 4.0...5.1 мм.
- Диаметр изолированной жилы: 1.2...1.6 мм.
- Допустимые изоляции жил: PVC, PP, TPE.
- Рабочее напряжение: макс. 32 В (переменный/постоянный ток).
- Ток на контакт (при 40°C): макс. 4 А.
- Диапазон рабочих температур: от -25°C до +85°C.
- Степень защиты: IP65 / IP67 (при соединении с ответной частью и затяжке).
- Вес: 24 грамма.
Области применения:
- Создание кабелей нестандартной длины: Для уникального оборудования или монтажа на объекте, где точная длина неизвестна заранее.
- Ремонт и сервисное обслуживание: Быстрая замена поврежденного разъема на станке, роботе или промышленном устройстве без замены всего кабельного тракта.
- Модернизация и ввод в эксплуатацию нового оборудования: Когда к устройству с разъемом M12 необходимо подключить существующую кабельную линию.
- Шкафы управления и распределительные щиты: Для аккуратного углового вывода кабелей от клеммников или модулей ввода-вывода к дверце шкафа или соседнему модулю.
- Прототипирование и лабораторные стенды: Гибкость в создании различных конфигураций подключений для тестирования оборудования.
- Полевая сборка систем: Монтаж на уже проложенные кабели при установке сенсоров, датчиков или исполнительных механизмов.
