Описание, применение 6AV6640-0CA11-0AX1 Siemens
Напряжение питания 24 В постоянного тока
допустимый диапазон от +20,4 В до +28,8 В постоянного тока
Тип напряжения постоянного тока
Номинальный ток 0,24 А
Память
Тип Вспышки
Полезная память для пользовательских данных 256 КБ полезная память для пользовательских данных
Время суток
Часы
Тип Softwareuhr, ungepuffert
Конфигурация
Инструмент настройки WinCC flexible Micro версии 2004 SP1, HSP или
выше (заказывается отдельно)
2-й комплект конфигурации WinCC flexible Micro
Версия Версия 2004 SP 1; HSP
Инструмент настройки WinCC гибкий
Тип Микро
Дисплей
Тип дисплея STN, 4 Blaustufen
Дизайн дисплея STN
Размер 5.7"
Диагональ экрана 5,7 дюйма
Разрешение (ШхВ в пикселях) 320 x 240
Горизонтальное разрешение изображения 320
Вертикальное разрешение изображения 240
Тип цвета Синие уровни
Подсветка
Наработка на отказ подсветки (при 25 °C) около 50 000 часов
Режим работы
Элементы управления Сенсорный экран
Параметры работы Сенсорные
Функциональные клавиши, программируемые Нет
Сенсорное управление
Сенсорный экран аналоговый, резистивный
Дизайн как сенсорный экран Да
свободно вписываемые мембранные клавиши Нет
Количество функциональных клавиш со светодиодами 0
Клавиши со светодиодом 0
Системные ключи Нет
Цифровой/алфавитный ввод Да / Да
шестнадцатеричная клавиатура Да
Многоключевая операция Нет
Условия окружающей среды
Монтажное положение вертикальное
максимально допустимый угол наклона без
внешней вентиляции
+/- 35 °
максимальная относительная влажность 90 %
Температура
Эксплуатация (вертикальная установка) от 0 °C до +50 °C
Работа (максимальный угол наклона) от 0 °C до +40 °C
Транспортировка, хранение от -20 °C до +60 °C
Степень защиты
Передняя панель IP65, NEMA 4x, (при установке)
IP (спереди) IP65
НЕМА НЕМА 4x
Задний IP20
IP (задний) IP20
Сертификаты и стандарты
Сертификаты CE, GL, ABS, BV, DNV, LRS, FM Class I Div. 2, UL,
CSA, cULus, EX-Zone 2 (in Vorbereitung), EX-Zone 22
(в Vorbereitung), C-TICK, NEMA 4x
Интерфейсы
Интерфейсы 1 x RS485 (макс. 187,5 Мбит/с)
Количество интерфейсов/по RS 485 1
Скорость передачи, макс. 187,5 кбит/с
Операционные системы
Операционная система LINUX
Функция продукта
Индикатор сообщения Да
Система сообщений Да
другая
бесплатная горячая линия Да
Гарантийный срок 1 а
Процессор
Рука процессора
Тип процессора ARM
Функциональность под WinCC гибкая
Планировщик задач Да
Справочная система Да
Количество информации. тексты 320
Количество подсказок 0
Статус/контроль невозможен
С системой регистрации сигналов тревоги (вкл. буфер и
подтверждение)
Количество сообщений 500
Битовые сообщения Да
Аналоговые сообщения Да
Количество битовых сообщений 500
Количество аналоговых сообщений 20
Количество классов сигнализации 32
Телеграмма сообщение процедура Тревога S Нет
Системные сообщения HMI Да
Системные сообщения ПЛК Да
Системные сообщения, другие (Sinumerik, Simotion,..) Нет
Длина сообщения (в символах) 80
Строки 1
Количество значений процесса в сообщении 8
Группы подтверждения Да
Индикатор сообщения Да
Акустическая обратная связь Нет
Первое/последнее значение Да
Буфер сообщений Кольцевой буфер (n x 128 записей)
Количество изображений процесса
Изображения процесса 250
Переменные 250
Предельные значения Да
Мультиплексирование Да
Структур Нет
Элементы изображения
Текстовые объекты 500 текстовых элементов
Поля на изображение 20
Переменные на изображение 20
Постоянное окно/по умолчанию Да
Выбор изображения через ПЛК Нет
Индекс контекста экрана Нет
Начальный экран настраивается Да
Номер изображения в ПЛК Нет
Возврат N
Графические объекты Битовые карты, иконки, иконки (полноэкранные), векторная графика
Значки 1
Значок (полный экран) 1
Диаграммы динамических объектов, гистограммы
Количество кривых на диаграмме 1
Количество баров на графике 5
Направление вертикальное / горизонтальное
Линии предельного значения Да

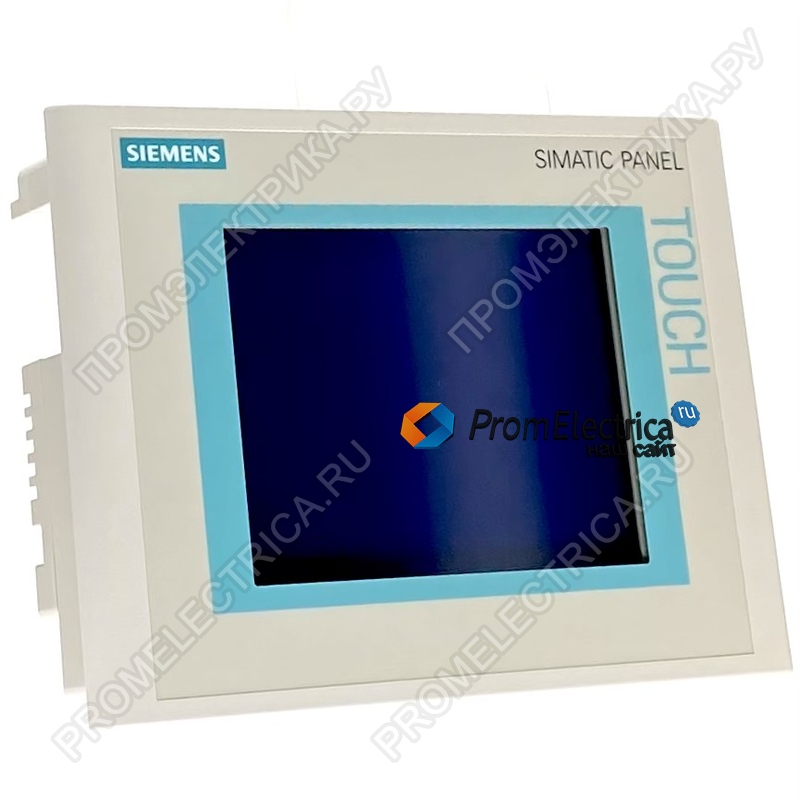

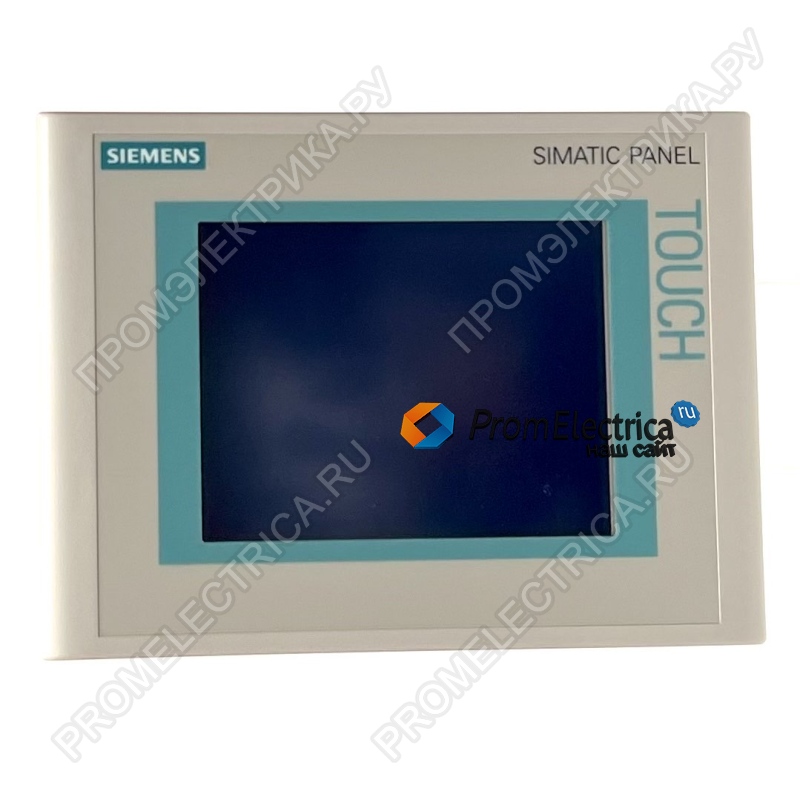

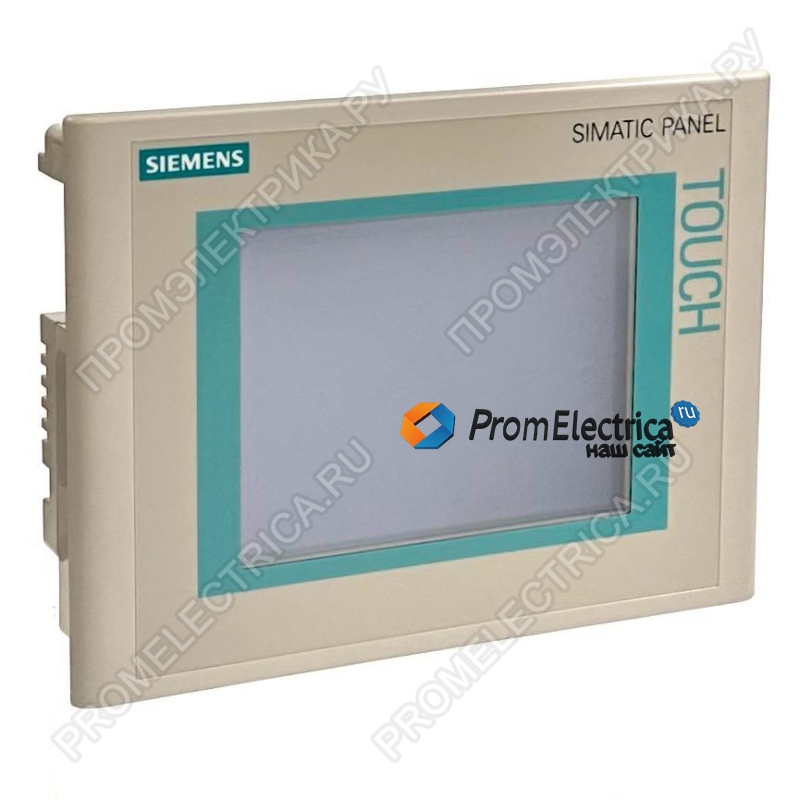

Siemens 6AV6640-0CA11-0AX1 SIMATIC - это сенсорная панель высокого качества, разработанная специально для автоматизации и управления процессами в промышленности. Эта панель является идеальным решением для управления и мониторинга различных систем и оборудования.
Оснащенная ярким 6,5-дюймовым сенсорным дисплеем, панель обеспечивает удобную и интуитивно понятную навигацию. Пользователи могут легко взаимодействовать с панелью, используя простые жесты или нажатия на экран. Благодаря своей высокой чувствительности, панель реагирует на каждое прикосновение мгновенно, обеспечивая быструю и эффективную работу.
SIMATIC 6AV6640-0CA11-0AX1 поддерживает широкий диапазон коммуникационных протоколов, что позволяет ей интегрироваться с различными системами и устройствами. Это позволяет пользователям легко управлять и мониторить процессы в реальном времени, а также получать важные данные и статистику для принятия обоснованных решений.
Благодаря своей прочной конструкции и высокой степени защиты IP65, панель SIMATIC 6AV6640-0CA11-0AX1 обладает высокой степенью надежности и долговечности. Она устойчива к пыли, влаге и механическим повреждениям, что делает ее идеальным решением даже для самых требовательных промышленных условий.
Кроме того, этот продукт Siemens легко интегрируется с другими компонентами системы SIMATIC, обеспечивая полную автоматизацию и управление процессами в промышленности.
В общем, Siemens 6AV6640-0CA11-0AX1 SIMATIC - это надежная, производительная и легкая в использовании сенсорная панель, которая поможет вам оптимизировать вашу промышленность, повысить эффективность работы и снизить затраты на обслуживание и ремонт.
