Описание, применение СП22-20кОМ

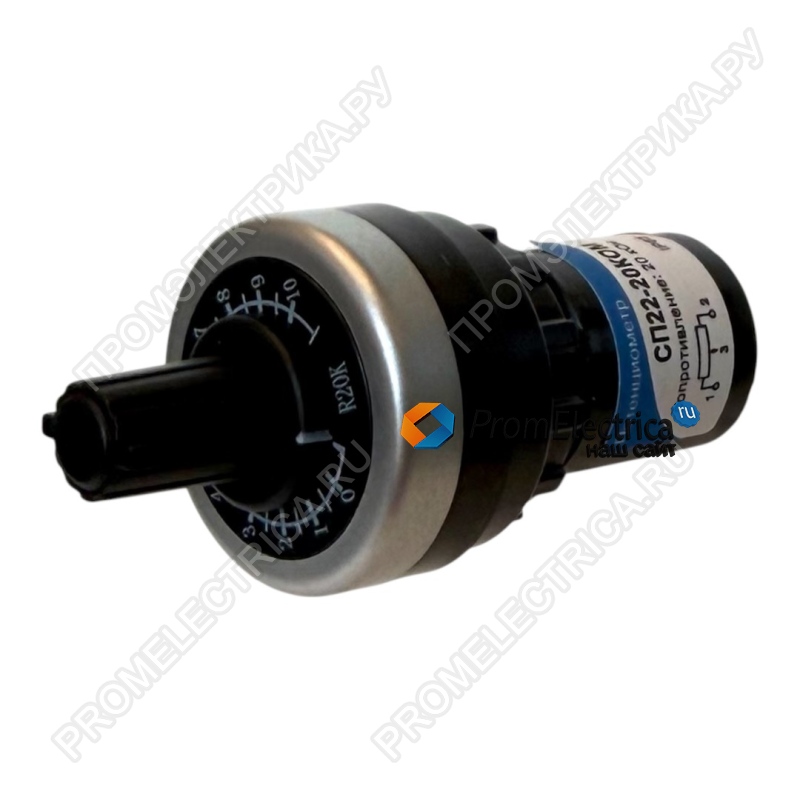

Потенциометр СП22-20кОМ — это готовое к установке решение для ручной регулировки различных технологических параметров. Устройство выполнено в прочном корпусе из полиамида со степенью защиты IP65 и предназначено для монтажа в стандартное отверстие диаметром 22 мм . Благодаря металлокерамическому резистивному элементу и винтовым клеммам, потенциометр обеспечивает стабильные характеристики и простоту подключения.
Ключевые преимущества
- Готовое решение: Не требует дополнительной сборки, что ускоряет и упрощает монтаж .
- Металлокерамический резистивный элемент: Гарантирует долговременную стабильность сопротивления и устойчивость к износу .
- Высокая степень защиты IP65: Обеспечивает надежную работу в запыленных и влажных условиях .
- Винтовые клеммы: Обеспечивают надежный и простой монтаж проводов сечением от 0.5 до 2.5 мм² .
- Наглядная шкала: Облегчает настройку и контроль заданного значения.
- Широкий температурный диапазон: Работает при температурах от -25 до +70 °C .
Технические характеристики
|
Параметр |
Значение |
|
Сопротивление |
20 кОм |
|
Допуск |
±10 % |
|
Тип |
Однооборотный, линейный |
|
Механическая износостойкость |
25 000 циклов |
|
Номинальная мощность |
0,5 Вт (при 70 °C) |
|
Угол поворота |
290° (эффективный 260°) |
|
Номинальное напряжение изоляции |
250 В AC |
|
Испытательное напряжение |
2,5 кВ (1 мин) |
|
Сопротивление изоляции |
≥ 10 МОм (при 500 В DC) |
|
Материал корпуса |
Полиамид |
|
Степень защиты |
IP65 |
|
Подключение |
Винтовые клеммы |
|
Сечение провода |
0,5...2,5 мм² |
|
Рабочая температура |
-25...+70 °C |
|
Срок службы |
30 000 часов |
Области применения
Потенциометр СП22-20кОМ идеально подходит для:
- Регулировки скорости вращения электродвигателей через аналоговый вход частотного преобразователя.
- Настройки температуры в системах автоматического управления.
- Изменения напряжения и других параметров в схемах управления.
- Установки времени на реле и таймерах.
- Регулировки выходного напряжения твердотельных реле (ТТР).
- Управления приводами, освещением, системами автоматизации зданий и промышленными процессами.
