Описание, применение РП-7 РС4.521.000

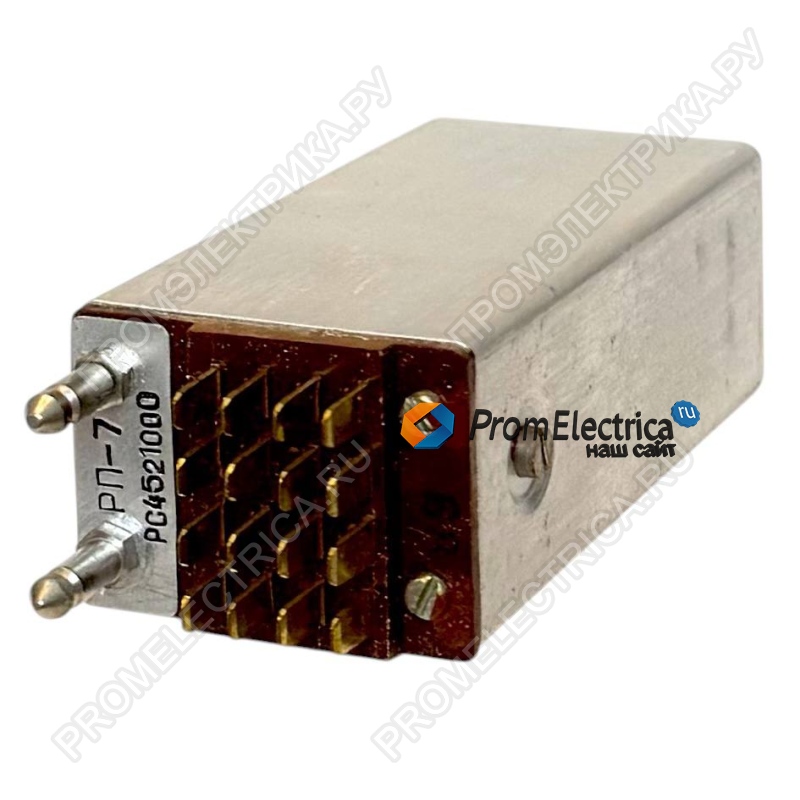

Реле РП-7 (исполнение РС4.521.000) — это поляризованное, зачехленное реле с одним переключающим элементом, предназначенное для коммутации цепей постоянного тока. Соответствует ГОСТ 16121—86 и ТУ РС0.452.020ТУ.
Ключевые преимущества
- Надёжная работа в широком диапазоне температур (от –40 до +50°C).
- Устойчивость к вибрациям и ударным нагрузкам (до 350 м/с², 2000 ударов).
- Длительный срок сохраняемости — до 12 лет в отапливаемом хранилище или в составе ЗИП.
- Быстрая замена благодаря соединительной колодке РС3.656.067 (поставляется отдельно).
- Высокое сопротивление изоляции — до 100 МОм в нормальных условиях.
Технические характеристики
|
Параметр |
Значение |
|
Тип тока питания обмоток |
Постоянный (импульсный) |
|
Сопротивление изоляции (норм. условия) |
≥100 МОм |
|
Сопротивление изоляции (влажность 98%) |
≥5 МОм |
|
Испытательное напряжение (корпус — цепи) |
350 В (норм.), 210 В (влажн.) |
|
Испытательное напряжение (между контактами) |
250 В (норм.), 150 В (влажн.) |
|
Сопротивление электрического контакта |
≤1,5 Ом |
|
Масса |
≤220 г |
|
Материал контактов |
ПдЦрХ-1, ВС-70 (для спецверсии — ЗлНк95-5) |
Условия эксплуатации
- Температура: –40…+50°C
- Влажность: до 98% при +25°C.
- Вибрация: 5–50 Гц (амплитуда 0,6 мм), 50–80 Гц (ускорение 40 м/с²).
- Линейное ускорение (перпендикулярно оси якоря): ≤50 м/с² (без самосрабатывания).
- Линейное ускорение (вдоль оси якоря): ≤80 м/с².
Где применяется
Реле РП-7 идеально подходит для систем автоматики, управления, защиты и сигнализации в промышленности, на транспорте и в спецтехнике, где требуется стабильная коммутация цепей постоянного тока при жёстких условиях эксплуатации.
