Описание, применение TRD-2T100BF

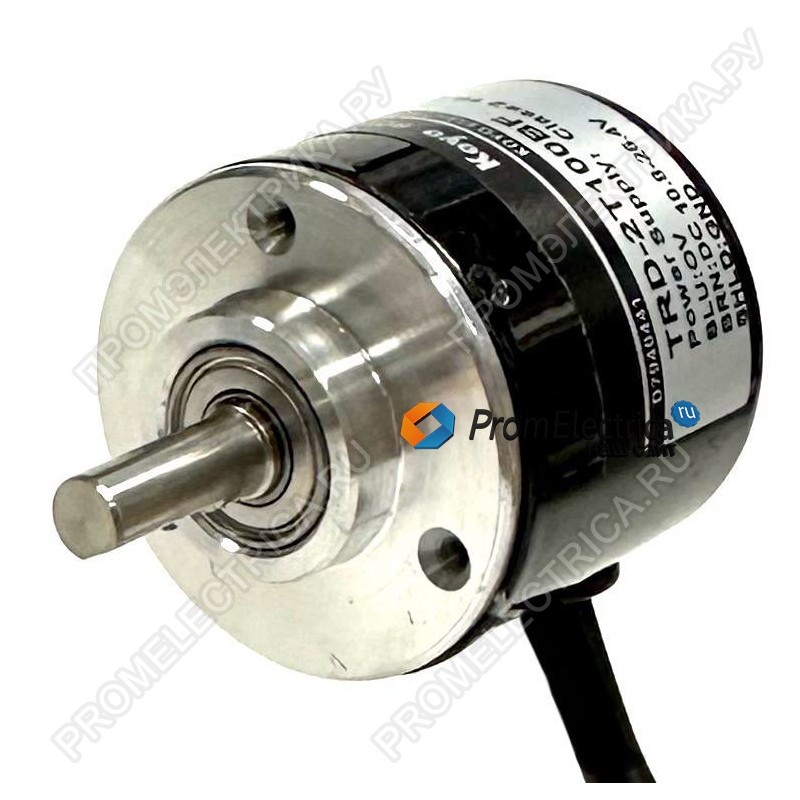

Инкрементальный энкодер TRD-2T100BF - профессиональное решение для точного позиционирования и контроля скорости
Основные технические характеристики:
- Тип выхода: Totem-pole (двухтактный)
- Рабочее напряжение: 10.8–26.4V DC
- Потребляемый ток: ≤50 мА
- Сигналы: Двухфазные (A, B) + нулевая метка (Z)
- Макс. частота: 200 кГц
- Разрешение: 100 импульсов/оборот
- Точность фазировки: 25±12.5%
- Выходной ток: ≤30 мА (вход), ≤10 мА (выход)
- Защита: Короткое замыкание между выходом и питанием
Конструктивные особенности:
- Корпус: Пылезащищенный (IP50)
- Вал:
- Макс. нагрузка: 30N (радиальная), 20N (осевая)
- Момент инерции: 0.3×10⁻⁶ кг·м²
- Кабель: 5-жильный экранированный (AWG26), длина 1 м
- Материалы: Устойчивый к маслам PVC (кабель), алюминиевый сплав (корпус)
- Вес: ~160 г (с кабелем)
Ключевые преимущества:
- Высокая надежность
- Ресурс работы: до 5000 об/мин
- Устойчивость к вибрациям (10–55 Гц, амплитуда 0.75 мм) и ударам (490 м/с², 11 мс)
- Точность и стабильность
- Низкий момент трогания: ≤0.01 Н·м (при +20°C)
- Минимальная задержка сигнала: ≤1 мкс (с кабелем 1 м)
- Универсальность
- Рабочий диапазон температур: -10...+70°C (хранение: -25...+85°C)
- Совместимость с PLC, ЧПУ и промышленными контроллерами
- Безопасность
- Соответствие стандартам:
- Электроизоляция: 50 МОм (мин.), 500V AC (1 мин.)
- Защита от переполюсовки и перегрузок
Области применения:
- Промышленные станки (ЧПУ, токарные, фрезерные)
- Робототехника и автоматизированные линии
- Транспортные системы (конвейеры, лифты)
- Упаковочное и текстильное оборудование
