Описание, применение VFA5120-03

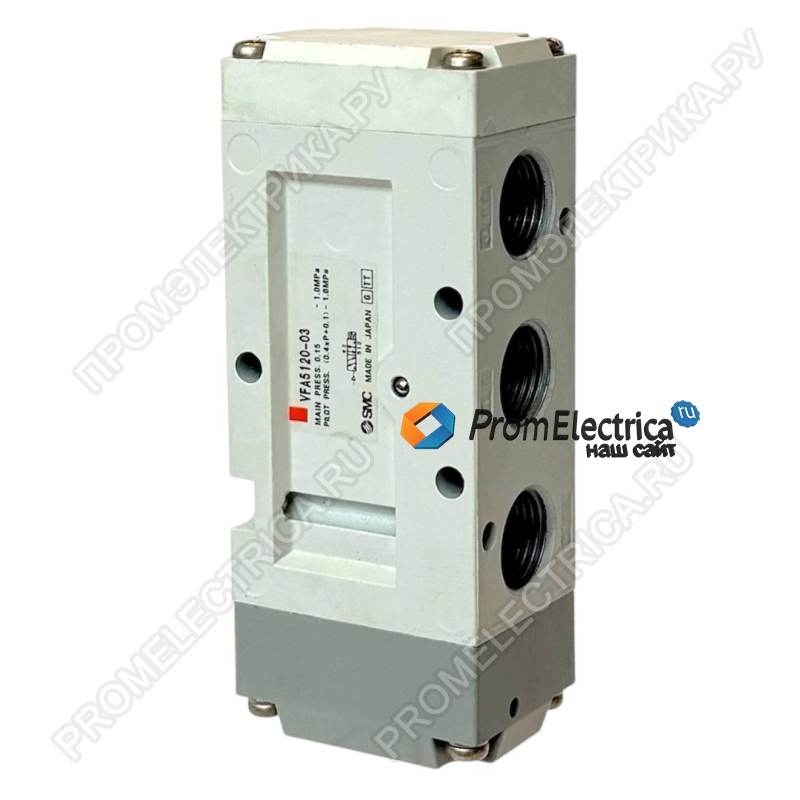

VFA5120-03 — это компактный и лёгкий пневматический распределитель серии VFA5000 (SMC) с пневматическим управлением (пневмопилотом). Функциональная схема — 5/2 (5 портов / 2 позиции), возврат в исходное положение осуществляется пружиной (одностороннее управление). Применяется для управления пневмоцилиндрами, пневмозажимами и другими исполнительными механизмами в системах промышленной автоматизации.
Ключевые технические характеристики
|
Производитель |
SMC Corporation |
|
Серия |
VFA5000 |
|
Тип управления |
Пневматическое (пилотное) |
|
Функция |
5/2 (пять портов, две позиции) |
|
Возврат |
Пружинный (односторонний) |
|
Присоединительная резьба |
G3/8" |
|
Номинальный расход воздуха |
2354 л/мин (норм.) |
|
Вес |
280 г (при самостоятельном монтаже) |
|
Среда |
Очищенный сжатый воздух (с маслом или без масла) |
|
Рабочее давление (основное) |
0,15 … 1,0 МПа (для 5/2 с пружинным возвратом) |
|
Давление пилотного воздуха |
от (0,4 × P + 0,1) до 1,0 МПа (P — рабочее давление) |
|
Рабочая температура |
–10 … +50 °C |
|
Монтажное положение |
Произвольное |
|
Тип монтажа |
Самостоятельный (индивидуальный) или стыковой на плите |
Преимущества для покупателя
- Очень высокая пропускная способность
Номинальный расход 2354 л/мин (более 2,3 кубометра в минуту). Это позволяет управлять крупными пневмоцилиндрами и быстрыми пневмосистемами без потери скорости и усилия. - Компактность и лёгкость (всего 280 г)
Упрощает монтаж в стеснённых условиях — на подвижных узлах, роботах, в шкафах с высокой плотностью компонентов. - Пневмоуправление — взрывобезопасность
Отсутствие электрических катушек и искр позволяет использовать распределитель во взрывоопасных зонах (газовые, лакокрасочные, зерновые производства), где обычная электропневматика запрещена. - Надёжный пружинный возврат
При пропадании пилотного сигнала распределитель гарантированно возвращается в исходное положение — это важная функция безопасности. - Широкий диапазон давлений (0,15–1,0 МПа)
Работает как при низком (экономичном) давлении, так и при стандартном промышленном 6–8 бар. - Произвольное монтажное положение
Можно монтировать в любом пространственном положении — не требуется строгая ориентация.
Типовые области применения
- управление двухсторонними пневмоцилиндрами на конвейерах, упаковочных автоматах, станках
- пневмозажимы и пневмоприводы в робототехнике
- системы вентиляции и пневмотранспорта
- взрывоопасные производства (химия, покраска, элеваторы)
- замена устаревших пневмораспределителей с сохранением пневмосхемы
