Описание, применение GB-D23L32-6-8

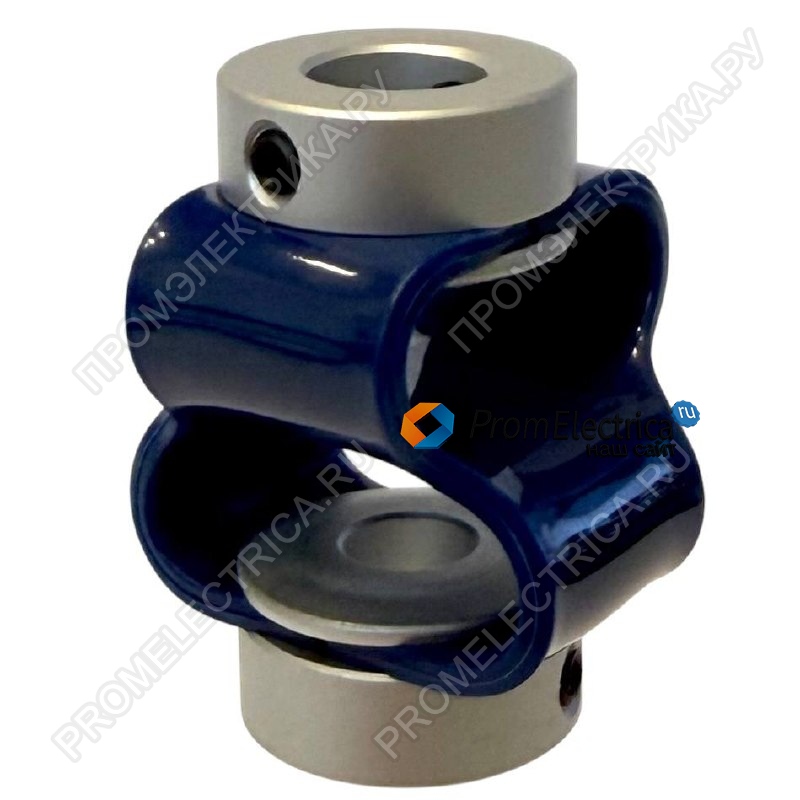

Муфта гибкая разрезная (винтовая) GB-D23L32-6-8 (D23 L32 мм, посадка 6x8 мм)
Ключевые преимущества
- Компенсация несоосности — в отличие от жестких (глухих) муфт, эта модель допускает небольшие монтажные погрешности (радиальное, угловое и осевое смещение), что продлевает срок службы подшипников.
- Переходной тип 6 мм ↔ 8 мм — решает проблему соединения валов разного диаметра (стандартный выход вала шагового двигателя 6.35 мм / 6 мм и вход вала винта 8 мм).
- Компактные габариты (D23/L32 мм) — подходит для сборки в стеснённых условиях; малый вес снижает инерцию разгона/торможения.
- Балансировка на высоких оборотах — цилиндрическая форма и низкая инерция позволяют эффективно работать с серводвигателями на высоких скоростях.
Технические характеристики
|
Параметр |
Значение |
|
Модель |
GB-D23L32-6-8 |
|
Тип |
Гибкая (разрезная, винтовая) |
|
Наружный диаметр (D) |
23 мм |
|
Общая длина (L) |
32 мм |
|
Посадка вала 1 |
∅ 6 мм |
|
Посадка вала 2 |
∅ 8 мм |
Области применения
Связь валов с разными диаметрами (6 мм и 8 мм) — напрямую соединяет ведущий и ведомый валы без переходных втулок.
Малоинерционные приводы — для соединения валов шаговых и серводвигателей с винтами, энкодерами или редукторами.
Оборудование с высокими требованиями к плавности хода — 3D-принтеры, лазерные граверы, станки с ЧПУ, робототехника.
Передачи, где присутствует вибрация — компенсация радиальных, угловых и осевых смещений между валами.
