Описание, применение LZ-24HE

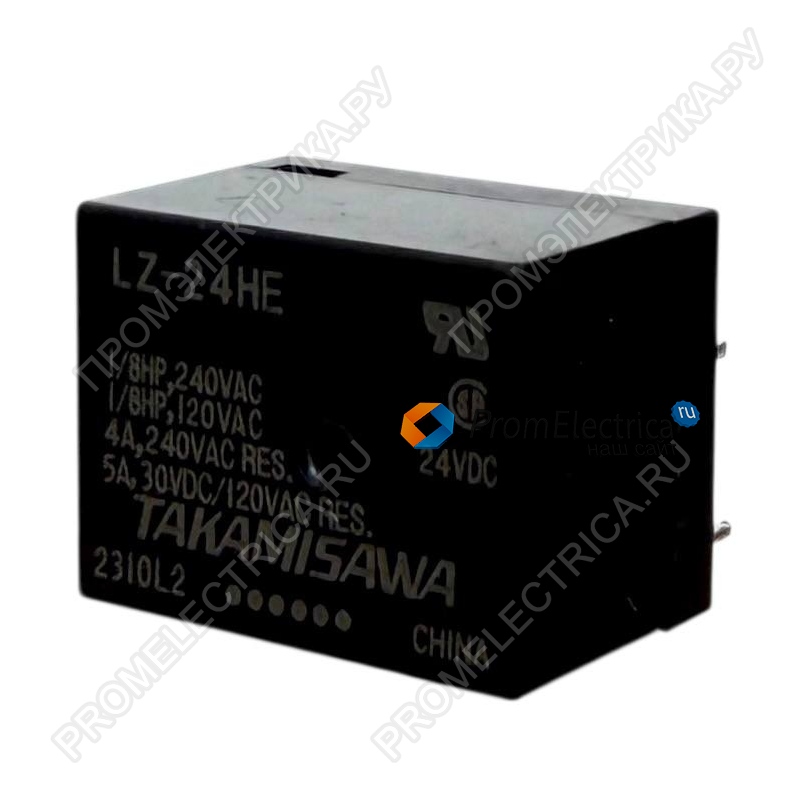

LZ-24HE – это электромагнитное реле серии LZ от Fujitsu (Components America), предназначенное для коммутации средних нагрузок в цепях постоянного и переменного тока. Оно сочетает малые габариты , высокую чувствительность и длительный ресурс, что делает его оптимальным выбором для промышленной автоматики, бытовой техники, систем управления и охранных устройств.
Основные преимущества
Надёжная коммутация – реле рассчитано на ток до 5 А при напряжении 120 В перем. тока / 24 В пост. тока (резистивная нагрузка).
Долгий срок службы – механический ресурс ≥20 миллионов операций, электрический – ≥100 тысяч при номинальной нагрузке.
Широкий диапазон температур – рабочая среда от -30°C до +70°C (без образования инея).
Быстродействие – время срабатывания ≤7 мс, время отпускания ≤4 мс при номинальном напряжении.
Прочность и вибростойкость – выдерживает удары до 100 м/с² (ложное срабатывание) и вибрацию 10–55 Гц с амплитудой 3,3 мм.
Технические характеристики
|
Параметр |
Значение |
|
Номинальное напряжение катушки |
24 В пост. тока |
|
Макс. ток коммутации |
5 А |
|
Макс. мощность переключения |
960 ВА, 120 Вт |
|
Мин. коммутируемая нагрузка* |
10 мА при 5 В пост. тока |
|
Сопротивление контактов (нач.) |
≤100 мОм |
|
Механический ресурс |
20×10⁶ операций |
|
Электрический ресурс |
1×10⁵ операций (при номинале) |
|
Температура хранения/работы |
–30…+70°C |
|
Масса |
≈7,7 г |
Области применения:
- Промышленные контроллеры и модули ввода/вывода
- Бытовая техника (стиральные машины, посудомойки, печи)
- Системы отопления, вентиляции и кондиционирования (HVAC)
- Охранные и пожарные системы
- Зарядные устройства и блоки питания
- Автоматизация зданий
