Описание, применение PN7571

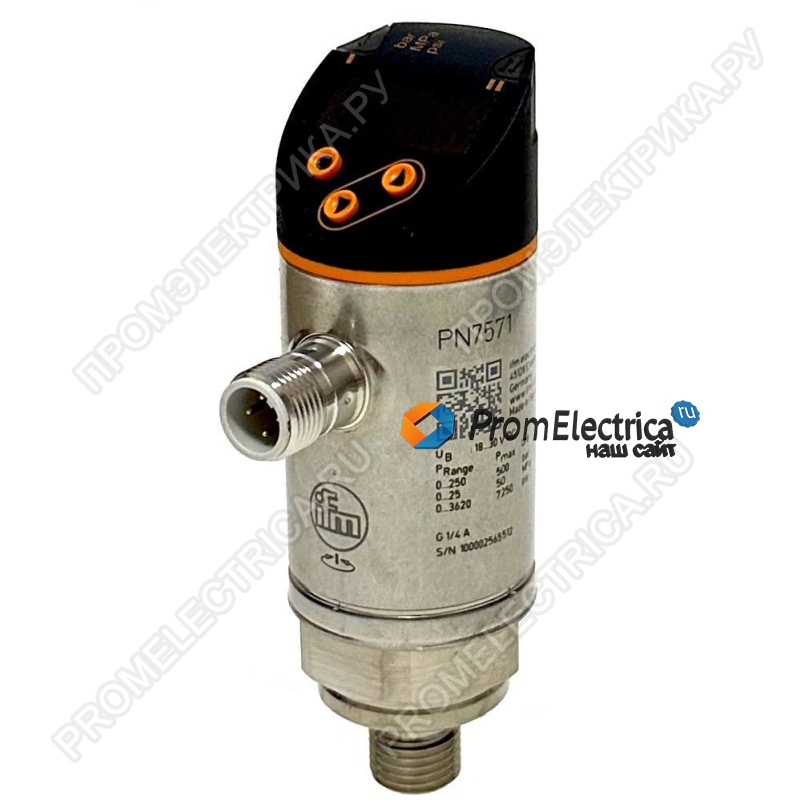

Датчик давления PN7571 от ifm electronic — это высокоточное и надежное решение для контроля давления в промышленных системах среднего диапазона. Устройство сочетает в себе оптимальные технические характеристики, многофункциональные выходы и удобный поворотный дисплей для работы в сложных промышленных условиях.
Технические характеристики:
|
Диапазон измерения |
0...250 бар (0...3620 psi, 0...25 МПа) |
|
Подключение к процессу |
G 1/4 внешняя резьба / M5 внутренняя резьба |
|
Рабочее напряжение |
18...30 В DC (SELV/PELV) |
|
Выходные сигналы |
2 цифровых PNP/NPN + IO-Link |
|
Ток нагрузки |
до 250 мА (при температуре до 40°C) |
|
Точность |
< ±0,5% от диапазона |
|
Время отклика |
< 3 мс |
|
Дисплей |
4-значный, красно-зеленый, 3 светодиода |
|
Рабочая температура |
-25...+80°C |
|
Степень защиты |
IP65/67 |
|
Подключение |
Разъем M12 |
Функциональные возможности:
• Настройка точек срабатывания (2...250 бар) и сброса (1...249 бар)
• Программируемая задержка включения/выключения (0...50 с)
• Выбор режима работы: нормально открытый/нормально закрытый
• Настройка гистерезиса и демпфирования сигнала
• Долговременная стабильность < ±0,05% за 6 месяцев
Особенности конструкции:
• Прочный корпус из нержавеющей стали 1.4542 (17-4 PH/630) и 1.4404 (316L)
• Позолоченные контакты для надежного соединения
• Металлический тонкопленочный измерительный элемент
• Рекомендуемый момент затяжки 25-35 Н·м
• Поворотный дисплей на 345° для удобного считывания показаний
Коммуникационные возможности:
• Интерфейс IO-Link версии 1.1 (COM2, 38,4 кБод)
• Поддержка профилей Smart Sensor
• Минимальное время рабочего цикла 2,3 мс
• Разрешение давления через IO-Link: 1 бар (CMPT=2) или 0,1 бар (CMPT=3)
Сертификация и надежность:
• Ударопрочность 50 gn (11 мс)
• Вибропрочность 20 gn (10-2000 Гц)
Ключевые преимущества:
• Универсальные выходы: Комбинированные выходные сигналы — 2 цифровых PNP/NPN + IO-Link для максимальной гибкости подключения
• Оптимальный диапазон измерений: Диапазон давления 0...250 бар (3620 psi) с возможностью измерения в вакууме до -1000 мбар
• Высокая точность: Погрешность точки переключения менее ±0,5% от диапазона измерения
• Универсальное подключение: Двойная резьба — G1/4 внешняя и M5 внутренняя для различных применений
• Долговечность: Металлический тонкопленочный измерительный элемент обеспечивает 100 миллионов циклов измерения
• Надежная конструкция: Предел прочности по давлению 500 бар, минимальное разрывное давление 1100 бар
Области применения:
• Промышленные гидравлические системы
• Системы смазки и охлаждения оборудования
• Компрессорное и насосное оборудование
• Станки и производственные линии
• Системы фильтрации и контроля давления
• Мобильная техника и автомобильная промышленность
• Энергетическое оборудование
