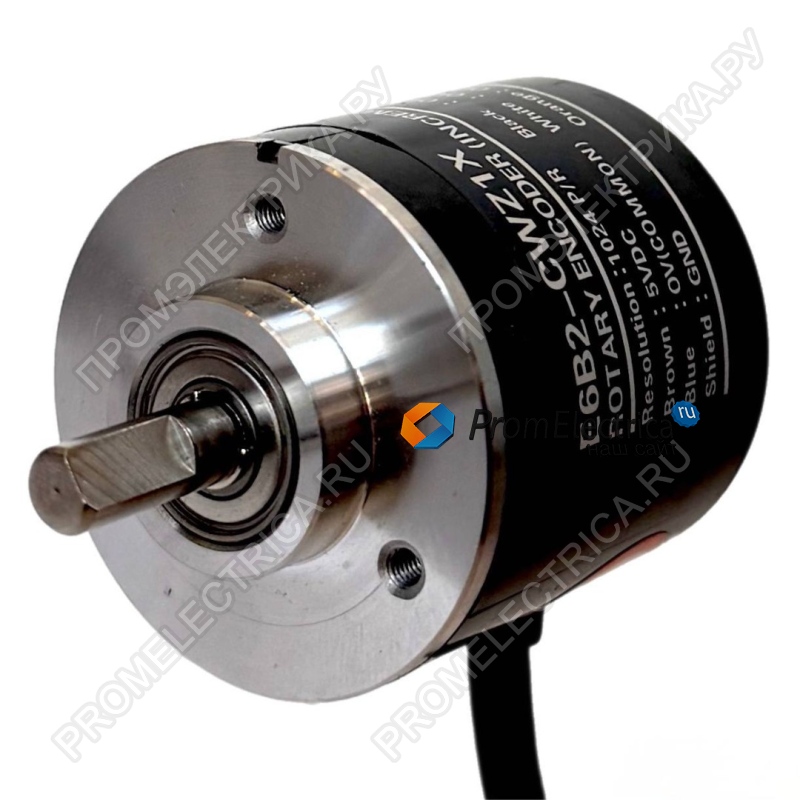

Описание, применение E6B2-CWZ1X-1024P/R Omron
Категоризовать Модель инкрементального вала
Диаметр Диаметр 40 мм.
Напряжение питания 5 В постоянного тока ±5% пульсация (pp) 5% макс.
Потребление тока 160 мА макс.
Разрешение 1024 П/Р
Пусковой ток Приблизительно 9 А (0,3 мс)
Выходные фазы А, -А, Б, -Б, З и -З
Управляющий выход Тип выхода Выход линейного драйвера
Выходное напряжение Vo: 2,5 В мин.
Vs: 0,5 В макс.
Ток нагрузки Высокий уровень (Io): -20 мА
Низкий уровень (Is): 20 мА
Начальная позиционная точка Оборудовано
Макс. частота отклика 100 кГц
Разность фаз на выходе 90±45 ° между A и B (1/4 T ± 1/8 T)
Время нарастания и спада выходного сигнала 0,1 мкс макс. (Длина кабеля: 2 м макс., Io = -20 мА, Is = 20 мА)
Пусковой крутящий момент 0,98 мН.м макс.
Момент инерции 1 x 10 -6 кг.м 2 макс.
Нагрузка на вал Радиальная: 30 Н
Тяга: 20 Н
Максимально допустимое вращение 6000 об/мин
Температура окружающей среды Эксплуатация: от -10 до 70 ℃ (без обледенения)
Хранение: от -25 до 85 ℃ (без обледенения)
Влажность окружающего воздуха Эксплуатация: от 35 до 85 % (без конденсации)
Хранение: от 35 до 85 % (без конденсации)
Сопротивление изоляции Между заряженными частями и корпусом: 20 МОм или выше (мегомметр 500 В постоянного тока)
Диэлектрическая прочность Между заряженными частями и корпусом: 500 В переменного тока 50/60 Гц 1 мин
Устойчивость к вибрации Разрушение: от 10 до 500 Гц, 2 мм или 150 м/с 2 двойной амплитуды в течение 11 мин по 3 раза в каждом направлении X, Y и Z
Ударопрочность Разрушение: 1000 м/с 2 по 3 раза в каждом направлении X, Y и Z
Степень защиты МЭК: IP50
Метод подключения Модели с предварительно смонтированным кабелем (длина кабеля: 0,5 м)
Материал Корпус: ABS
Основной блок: Алюминий
Вал: SUS420J2
Масса Упаковка: около 100 г.
Аксессуары Руководство по эксплуатации, Муфты, Шестигранный гаечный клю
