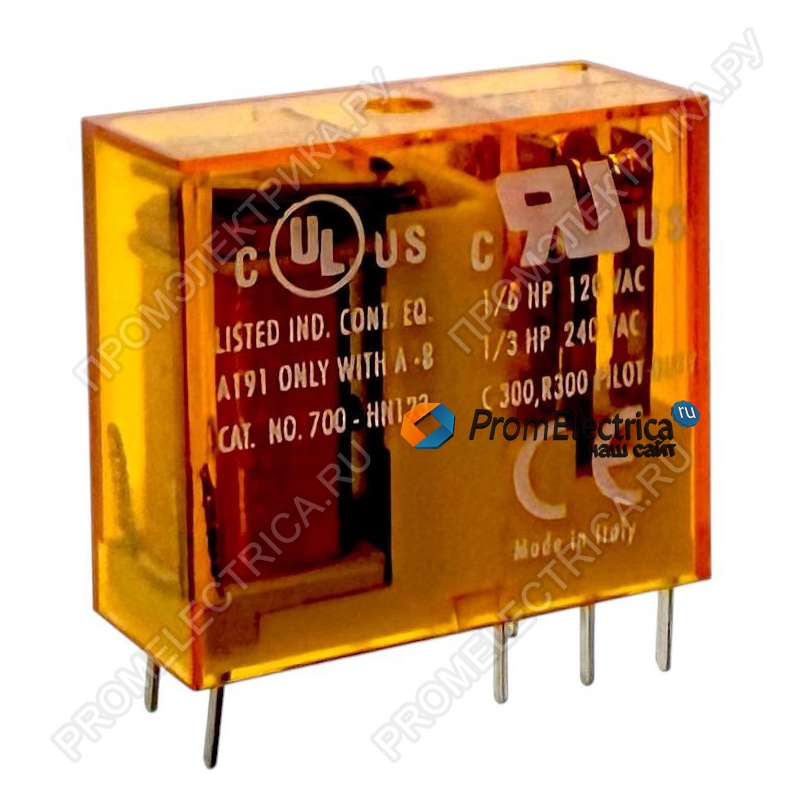

Описание, применение 700-HP32A2
Реле 700‑HP32A2 (Allen‑Bradley, серия 700‑HP) – это электромагнитное реле общего назначения с двумя переключающими контактами (2 CO / DPDT). Предназначено для монтажа на печатную плату (PCB) или установки в соответствующие розетки (сокеты) серии 700. Применяется в системах автоматизации, управления двигателями, освещением, нагревателями и другими нагрузками до 8 А.
Основные преимущества
- Два переключающих контакта (DPDT) – гибкость при построении схем.
- Коммутируемый ток до 8 А – подходит для большинства промышленных нагрузок.
- Широкий диапазон рабочего напряжения катушки – 192…264 В AC (номинал 240 В AC).
- Высокая механическая износостойкость – 10 миллионов циклов.
- Компактные размеры – ширина 12,4 мм, экономит место на панели или плате.
- Серебряно-никелевые контакты – устойчивы к дугообразованию и эрозии.
- Совместимость с розетками и платами – штыревые выводы для пайки или установки в сокет.
- IP20 – защита от прикосновения пальцами (при установке в сокет).
Технические характеристики
Вход (катушка)
|
Параметр |
Значение |
|
Тип управляющего напряжения |
Переменный ток (AC) |
|
Номинальное напряжение катушки (50/60 Гц) |
240 В AC |
|
Рабочий диапазон напряжения |
192…264 В AC |
Выход (контакты)
|
Параметр |
Значение |
|
Количество переключающих контактов |
2 (DPDT) |
|
Номинальный ток |
8 А |
|
Номинальное напряжение AC |
250 В |
|
Коммутируемая мощность AC‑1 (резистивная) |
2000 ВА |
|
Коммутируемая мощность AC‑15 (индуктивная при 230 В) |
500 ВА |
|
Коммутируемый ток DC‑1, 30 В |
8 А |
|
Материал контактов |
Серебро‑никель (AgNi) |
Механические и климатические
|
Параметр |
Значение |
|
Механическая износостойкость |
10⁷ циклов |
|
Ударная нагрузка (макс.) |
50 g |
|
Степень защиты (в сокете) |
IP20 |
Размеры и монтаж
|
Параметр |
Значение |
|
Ширина |
12,4 мм |
|
Высота |
29 мм |
|
Глубина |
25 мм |
|
Тип соединения |
Штыревое (plug‑in) для пайки или сокета |
|
Монтаж на розетку |
совместимо с базами 700 серии |
Совместимость
- Подходит для прямой установки на печатные платы (штыревые выводы).
- Совместимо с розетками (сокетами) Allen‑Bradley серии 700.
Области применения
- Промышленные шкафы управления
- Системы автоматизации зданий (HVAC)
- Управление двигателями, насосами, вентиляторами
- Системы сигнализации и блокировки
- Замена устаревших реле в существующих панелях
