Технические характеристики LC2D65004E7C Schneider Electric
Кол-во полюсов:
4
Описание, применение LC2D65004E7C Schneider Electric

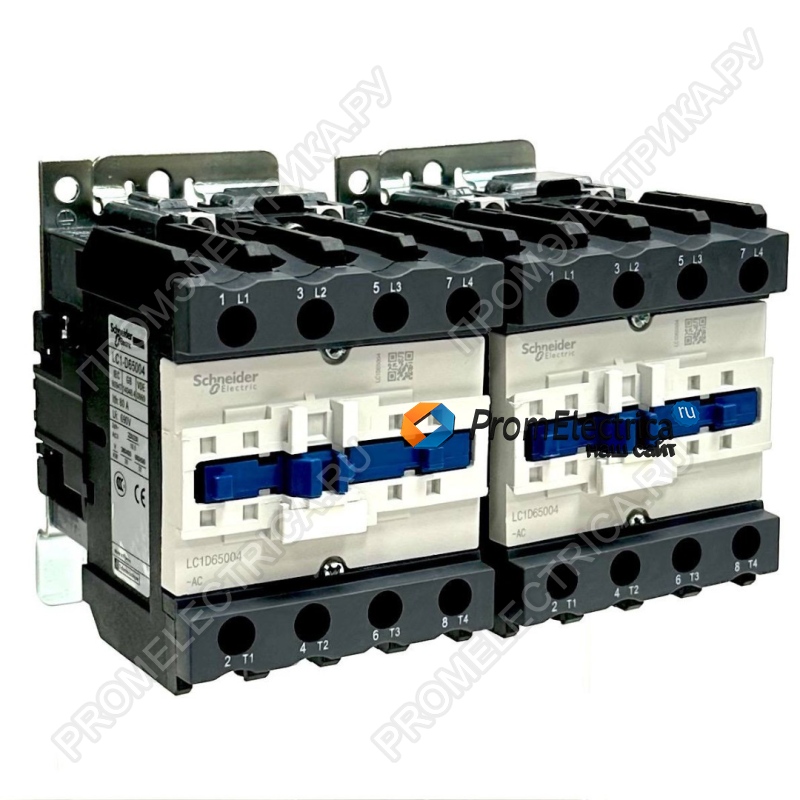

Реверсивный контактор LC2D65004E7 — это готовое и совершенное решение для управления мощными трехфазными электродвигателями, требующими изменения направления вращения. Данная модель представляет собой сборку из двух силовых контакторов LC1D65004E7, комплекта силовых соединений LA9D6570 и механизма блокировки LA9D4002.
Технические характеристики :
- Тип изделия: Реверсивный контактор (сборка на базе 2x LC1D65004E7 + LA9D6570 + LA9D4002)
- Количество силовых полюсов: 8 (4 НО + 4 НО)
- Номинальный ток Ie: 65 А (AC-1)
- Мощность двигателя: до 50 л.с. (460-480 В, 60 Гц)
- Номинальное напряжение Ue: до 690 В перем. тока
- Напряжение катушки управления Uc: 48 В, 50/60 Гц
- Тип блокировки: Электрическая и механическая (LA9D4002)
- Вспомогательные контакты: 1 НО + 1 НЗ (на каждом силовом блоке)
- Степень защиты: IP2x
- Механическая износостойкость: 6 000 000 циклов
Ключевые преимущества и функции:
Высокая мощность и надежность:
- Номинальный ток: 65 А (категория AC-1), что позволяет управлять мощными двигателями до 50 л.с. (460-480 В, 60 Гц).
- Мощные силовые соединения: Комплект LA9D6570 обеспечивает надежное подключение кабелей сечением до 35 мм².
- Высокая коммутационная стойкость: Номинальная включающая и отключающая способность составляет 1000 А при 440 В, что гарантирует устойчивость к высоким пусковым токам.
Безопасность и защита:
- Комбинированная блокировка (LA9D4002): Механизм обеспечивает одновременно механическую и электрическую блокировку, полностью исключая возможность одновременного включения двух контакторов. Это предотвращает короткое замыкание в силовой цепи и защищает оборудование.
- Стойкость к перегрузкам: Высокие показатели номинальной кратковременной выдерживаемой мощности (Icw) обеспечивают надежную работу в аварийных режимах.
Долгий срок службы:
- Механическая износостойкость: 6 миллионов циклов.
- Надежные вспомогательные контакты: Каждый силовой блок имеет 1 нормально разомкнутый (НО) и 1 нормально замкнутый (НЗ) контакт для построения цепей управления и сигнализации.
- Прочная конструкция: Устройство устойчиво к вибрациям (до 4 Gn) и механическим ударам (до 15 Gn).
Удобство монтажа и эксплуатации:
- Полная комплектность: Все необходимые компоненты для сборки реверсивной схемы поставляются в комплекте, что экономит время на подбор и заказ отдельных деталей.
- Универсальный монтаж: Возможна установка на стандартную DIN-рейку или на монтажную плату.
- Винтовые зажимы: Мощные клеммы с моментом затяжки 5 Н·м обеспечивают надежное соединение.
Области применения:
- Промышленное оборудование: Подъемные краны, лебедки, лифты, экскаваторы.
- Обрабатывающие станки: Реверсивные приводы токарных, фрезерных, сверлильных станков.
- Насосные и вентиляторные установки: Управление мощными насосами и вентиляторами с реверсом.
- Конвейерные системы: Реверсивные конвейерные ленты и рольганги.
