Описание, применение KS-W23

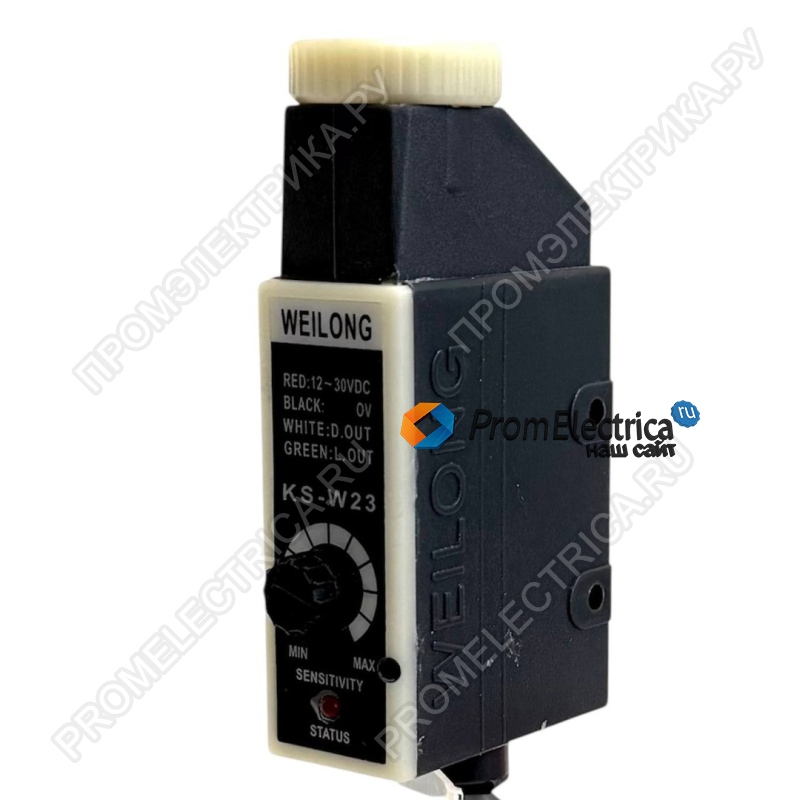

KS-W23 — это фотоэлектрический датчик обнаружения меток (mark sensor), предназначенный для работы с упаковочными материалами (бумага, плёнка). Устройство использует белый источник света, имеет регулируемую чувствительность и переключаемый выход NPN (NO/NC). Оптимизирован для задач регистрации цветовых и контрастных меток на конвейере.
Ключевые преимущества
- Специализация на метках — точное обнаружение цветовых и контрастных меток на светлом или тёмном фоне.
- Белый источник света — хорошая контрастность на цветных метках.
- Регулируемая чувствительность — подстройка под конкретный материал и цвет метки.
- Переключаемый режим выхода — работа на свет (Light‑ON) или на тень (Dark‑ON).
- Высокая точность — световое пятно Φ 0,5…1,5 мм, дистанция срабатывания 10±2 мм.
- Быстродействие — время отклика 0,1…1 мс.
- Защита IP67 — пыленепроницаем и защищён от временного погружения.
- Встроенная защита — от переполюсовки, короткого замыкания, автоматическое отключение при перегрузке >200 мА.
Технические характеристики
|
Параметр |
Значение |
|
Модель |
KS-W23 |
|
Тип |
Фотоэлектрический датчик обнаружения меток (фотометка) |
|
Метод определения |
Отражение от объекта |
|
Дистанция срабатывания |
10 мм ± 2 мм |
|
Напряжение питания |
12 … 30 V DC ±10 %, пульсация < 10 % |
|
Потребляемая мощность |
< 45 мА |
|
Источник света |
Белый светодиод |
|
Световое пятно |
Φ 0,5 … 1,5 мм |
|
Угол срабатывания |
Вертикально к объекту, ±15° |
|
Время отклика |
0,1 … 1 мс |
|
Режим выхода |
Срабатывание на свет / на тень (переключаемый) |
|
Тип выхода |
NPN (NO — белый провод, NC — зелёный провод) |
|
Выходной ток |
макс. 200 мА |
|
Остаточное напряжение |
Макс. В ≤ Uп — 1,5 В; мин. В ≤ 1,2 В |
|
Индикация |
Красный светодиод (срабатывание) |
|
Защита |
Переполюсовка питания, КЗ на выходе, автоотключение при I>200 мА |
|
Регулировка чувствительности |
Да (потенциометр) |
|
Светозащищённость |
Лампа ≤ 3000 Lux, солнце ≤ 1000 Lux |
|
Степень защиты |
IP67 |
|
Температура работы |
–15 … +65 °C |
|
Температура хранения |
–25 … +80 °C |
|
Материал корпуса |
Пластик |
|
Подключение |
Кабель 2 м, 4 жилы, экранированный, Φ 5,4 мм (красный — питание, чёрный — 0 В, белый — NO, зелёный — NC) |
|
Вес |
≈ 200 г |
Области применения:
- Контроль регистрационных меток на упаковочной бумаге и плёнке
- Этикетировочные машины (позиционирование этикеток)
- Перемоточные и разрезные станки (контроль рисунка/меток)
- Полиграфическое оборудование (обнаружение цветовых меток)
- Линии производства гибкой упаковки
