Описание, применение IM5117 IMC3040-BPKG/US-100-DPS Ifm Electronic

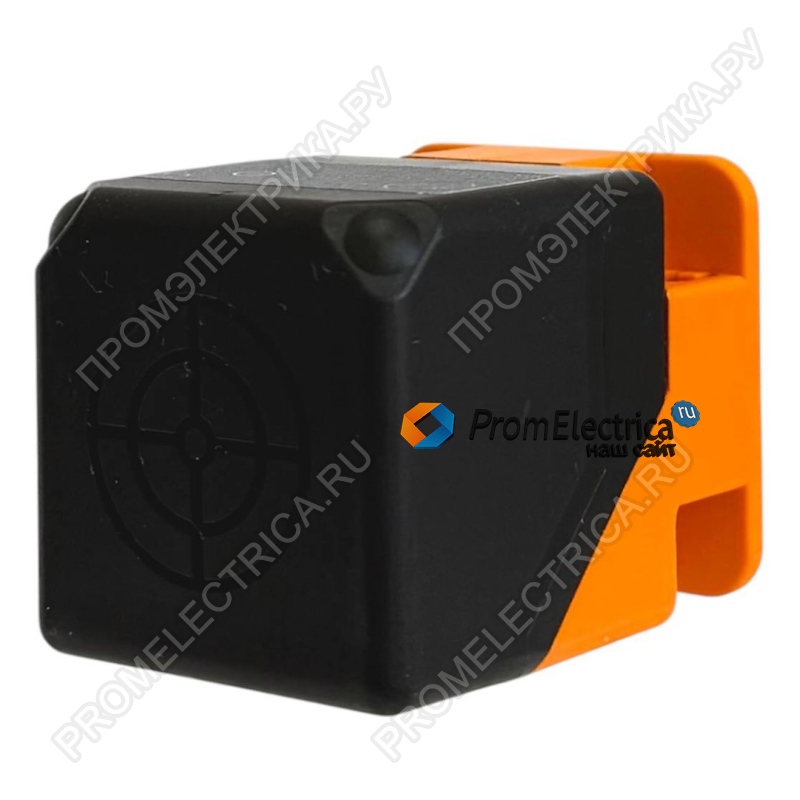

IM5117 IMC3040-BPKG/US-100-DPS — это профессиональный индуктивный датчик с увеличенной зоной обнаружения до 40 мм, предназначенный для промышленного применения. Благодаря уникальной конструкции и высоким техническим характеристикам, он обеспечивает надежное обнаружение крупных металлических объектов даже в сложных производственных условиях.
Ключевые преимущества:
- Рекордная дистанция срабатывания – 40 мм с рабочим диапазоном 0-32.4 мм
- Мощный выход – ток нагрузки до 200 мА (PNP, NO)
- Универсальное питание – 10-36 VDC с защитой от обратной полярности
- Прочная конструкция – корпус из полиамида (PA), степень защиты IP67
- Гибкость установки – 5 позиций настройки чувствительной зоны
- Визуальный контроль – двойная светодиодная индикация (желтый/зеленый)
Технические характеристики:
Тип выхода |
PNP, нормально разомкнутый (NO) |
Рабочее напряжение |
10-36 VDC |
Потребляемый ток |
< 20 мА |
Частота переключения |
60 Гц |
Корректировочные коэффициенты |
Сталь: 1 / Нерж.сталь: 0.7 / Латунь: 0.4 / Алюминий: 0.4 / Медь: 0.3 |
Температурный диапазон |
-25...+70°C |
Габариты |
40×40×54 мм |
Вес |
151.5 г |
Области применения:
- Контроль крупногабаритных металлических деталей
- Автоматизация складского оборудования
- Системы позиционирования в тяжелой промышленности
- Конвейерные линии и роботизированные комплексы
