Описание, применение PG2794

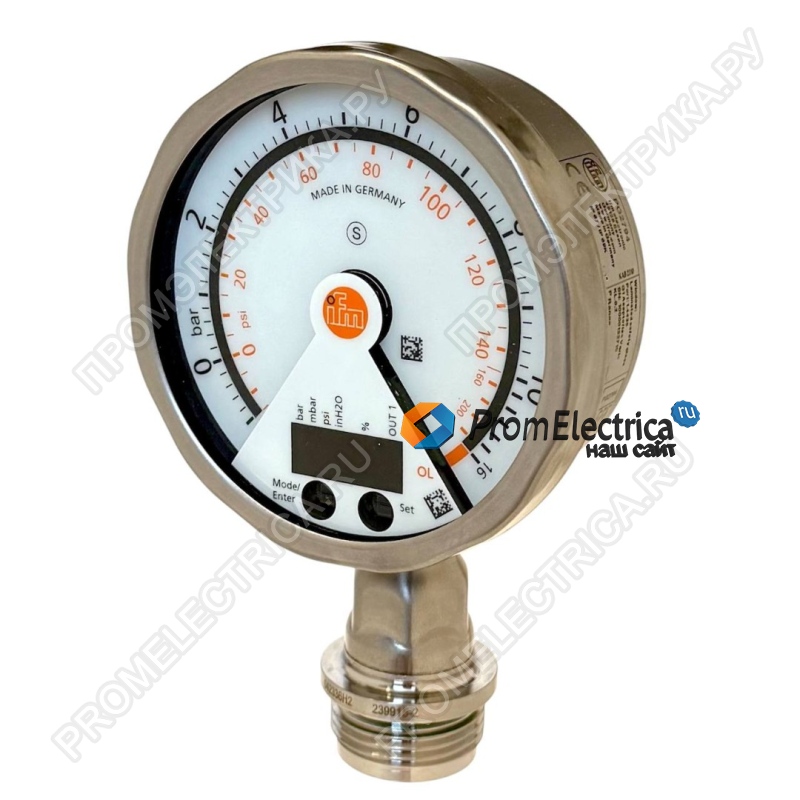

Датчик давления для установки заподлицо с аналоговым дисплеем PG2794 (PG-010-REA01-MFRKG/US/ /P)
Преимущества
Установка заподлицо — отсутствие застойных зон, легкая очистка, соответствие гигиеническим требованиям.
Комбинированный аналоговый дисплей — стрелочная шкала (0…350°, поворотная) и цифровой 4-значный красный индикатор. При отключении питания стрелка становится невидимой — полезная функция для визуального контроля.
Два независимых выхода (конфигурируемые):
- OUT1 — цифровой переключающий выход (PNP/NPN, до 250 мА, частота до 50 Гц)
- OUT2 — аналоговый токовый выход 4…20 мА (реверсивный, масштабируемый)
Широкий диапазон измерения — от –1 до +10 бар (от –14,5 до +145 psi), включая измерение вакуума.
Высокая прочность — предел прочности 50 бар (725 psi), разрывное давление 150 бар.
Герметичность — степень защиты IP 67 и IP 69K (защита от пара и высокодавленой мойки).
Пищевые материалы — контакт со средой: керамика 99,9% Al₂O₃, нержавеющая сталь 1.4435/316L (Ra < 0,4 / Rz 4), PTFE.
Точность — повторяемость < ±0,1%, погрешность переключения < ±0,2% от диапазона (Turn down 1:1).
Стойкость к агрессивным средам и вакууму — отсутствие застойных зон, тип давления: относительное + вакуум.
Технические характеристики
|
Параметр |
Значение |
|
Измерительный элемент |
керамическая ёмкостная ячейка |
|
Тип давления |
относительное давление, вакуум |
|
Диапазон измерения |
–1…10 бар (–14,5…145 psi) |
|
Предел прочности (макс. рабочее давление) |
50 бар / 725 psi |
|
Мин. разрывное давление |
150 бар / 2175 psi |
|
Температура измеряемой среды |
–25…+125 °C (до 145 °C на 1 час) |
|
Рабочее напряжение |
18…32 V DC |
|
Потребление тока |
< 70 мА (при 24 V) |
|
Аналоговый выход |
4…20 мА, реверсивный, масштабируемый |
|
Коммутационный выход |
PNP/NPN, 250 мА, частота 50 Гц |
|
Демпфирование |
0,01…30 с (настраивается) |
|
Время реакции аналогового выхода |
< 10 мс |
|
Температура окружающей среды |
–25…+80 °C |
|
Степень защиты |
IP 67, IP 69K |
|
MTTF |
100 лет |
|
Масса |
555 г |
|
Подключение к процессу |
G1 внешняя резьба Aseptoflex Vario |
|
Электрическое подключение |
Разъем M12 (золочёные контакты) |
|
Материалы корпуса |
нерж. сталь 1.4404/316L, полиамид, FKM, PTFE, ламинированное безопасное стекло 4 мм |
|
Количество циклов давления (мин.) |
100 млн |
Области применения
- Пищевая и питьевая промышленность (основное назначение)
- Измерение давления в вязких средах и жидкостях с твёрдыми частицами
- Системы, требующие безопасного манометра по DIN EN 837-1
- Применения с жидкими и газообразными средами, где важна возможность работы с вакуумом
- Технологические линии, требующие наглядной местной индикации
