Описание, применение VUO125-18NO7

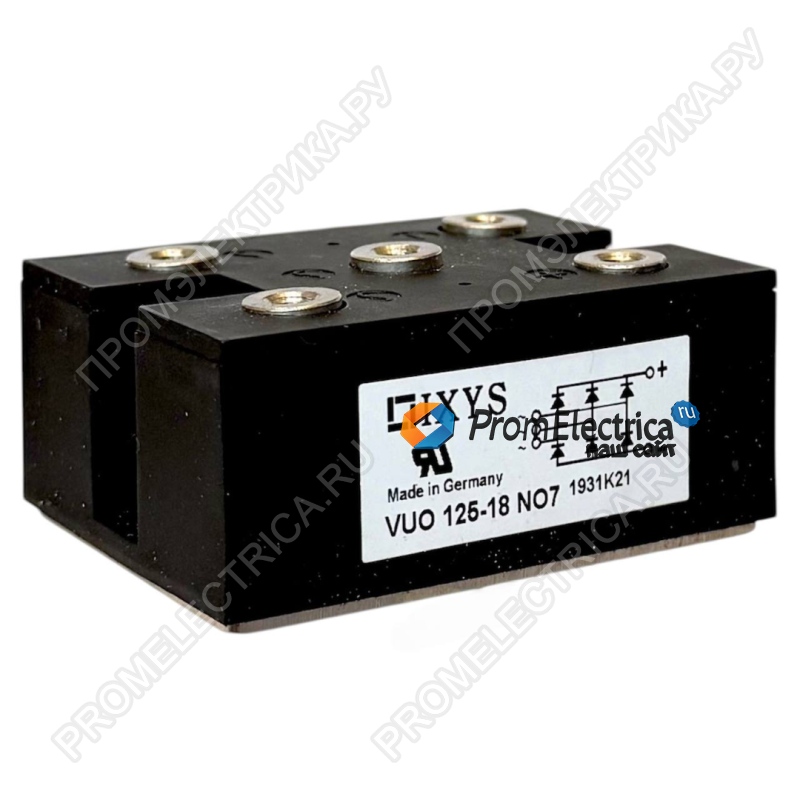

VUO125-18NO7 — это трехфазный выпрямительный мост (диодный мост) на средние и высокие токи, разработанный компанией IXYS. Модуль предназначен для преобразования трехфазного переменного напряжения (AC) в постоянное (DC) в мощных промышленных источниках питания, приводах и системах зарядки.
Ключевая особенность: модуль собран на плоскостных пассивированных чипах (planar passivated chips), что обеспечивает низкий ток утечки и высокую надежность при блокирующих напряжениях до 1800 В.
Ключевые технические характеристики
|
Параметр |
Значение |
|
Производитель |
IXYS |
|
Тип устройства |
Трехфазный диодный мост |
|
Модель |
VUO125-18NO7 |
|
Максимальный средний выпрямленный ток (IdAVM) |
166 А |
|
Повторяющееся импульсное обратное напряжение (VRRM) |
1800 В |
|
Неповторяющееся импульсное обратное напряжение (VRSM) |
1900 В |
|
Ударный ток (IFSM) (50 Гц / 60 Гц) |
1800 А / 1950 А |
|
Ударный ток (IFSM) при макс. температуре перехода |
1600 А / 1800 А |
|
Интеграл плавления (I²t) (50 Гц / 60 Гц) |
16200 / 16000 A²с |
|
Интеграл плавления при макс. температуре |
12800 / 13600 A²с |
|
Прямое падение напряжения (VF) |
≤ 1.3 В |
|
Пороговое напряжение (VT0) |
0.8 В |
|
Дифференциальное сопротивление (rT) |
3 мОм |
|
Обратный ток (IR) |
≤ 0.3 мА (25°C) / ≤ 8.0 мА (Tvjm) |
|
Температура перехода (Tvj) |
–40 … +150 °C |
|
Температура хранения (Tstg) |
–40 … +150 °C |
|
Напряжение изоляции (VISOL) |
3000 В~ (50/60 Гц, 1 мин) |
|
Импульсное напряжение изоляции |
2500 В~ (1 с) |
|
Тепловое сопротивление переход-корпус (RthJC) |
0.138 К/Вт (модуль) / 0.83 К/Вт (на диод) |
|
Тепловое сопротивление переход-радиатор (RthJH) |
0.188 К/Вт (модуль) / 1.13 К/Вт (на диод) |
|
Момент затяжки (модуль) |
5 ±15% Н·м (M5) |
|
Момент затяжки (клеммы) |
4 ±15% Н·м (M5) |
|
Вес |
225 г (тип.) |
|
Корпус |
С винтовыми клеммами |
Преимущества для покупателя
- Плоскостные пассивированные чипы (Planar passivated chips)
Технология IXYS обеспечивает: - чрезвычайно малые обратные токи (менее 0.3 мА при 25°C)
- высокую стабильность параметров в течение всего срока службы
- устойчивость к загрязнениям и влажности
- Низкое прямое падение напряжения (≤1.3 В при 150 А)
Снижает потери мощности и нагрев. При токе 166 А потери в модуле составят менее 200 Вт (приблизительно), что позволяет использовать более компактный радиатор. - Высокая перегрузочная способность
Ударный ток до 1950 А (60 Гц) и I²t до 16000 A²с — модуль выдерживает короткие замыкания и тяжелые пусковые режимы без разрушения кристаллов. - Изолированный корпус (3000 В изоляции)
Позволяет крепить модуль на общий радиатор без дополнительных изолирующих прокладок. Упрощает сборку и повышает электробезопасность. - Удобный монтаж двумя винтами (M5)
Компактный корпус с винтовыми клеммами экономит время сборки и место в шкафу. Вес всего 225 г. - Широкий температурный диапазон (–40 … +150°C)
Работоспособен в неотапливаемых помещениях, на улице, в условиях Крайнего Севера и в горячих цехах.
Типовые области применения
- источники постоянного тока для промышленного оборудования (DC power supplies)
- входные выпрямители для PWM-инверторов (преобразователи частоты)
- зарядные устройства аккумуляторных батарей (battery DC power supplies)
- цепи возбуждения двигателей постоянного тока (field supply for DC motors)
