Описание, применение LC1K1601B7 Schneider Electric

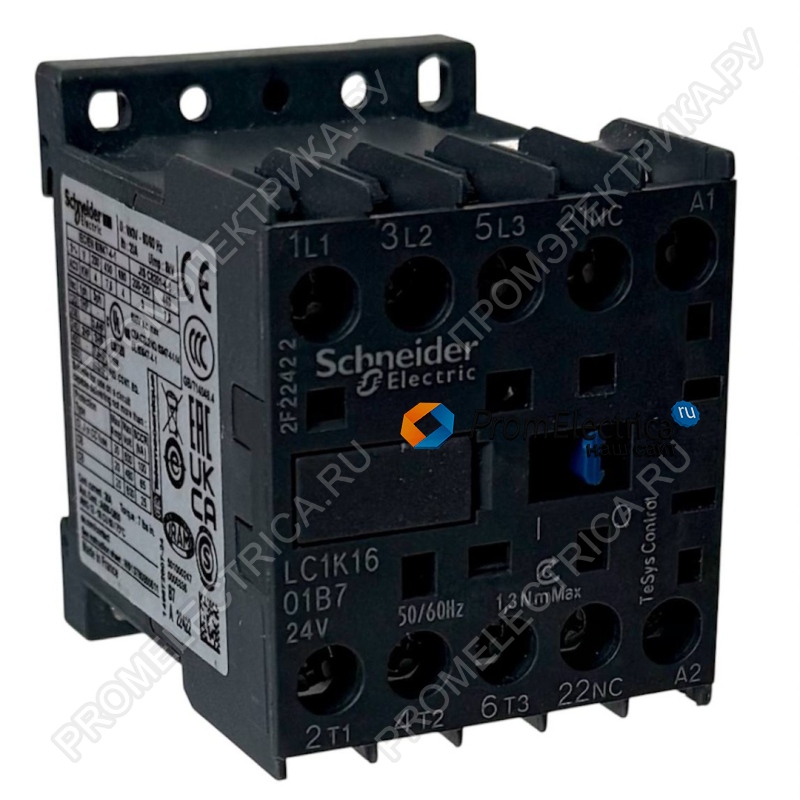

Компактный трехполюсный контактор TeSys K LC1K1601B7 от Schneider Electric — это идеальное решение для коммутации силовых цепей переменного тока. Устройство обеспечивает надежный пуск и остановку электродвигателей, а также управление другими нагрузками в промышленных и коммерческих установках. Благодаря высокой механической и электрической износостойкости, данный контактор гарантирует длительный срок службы и стабильную работу оборудования.
Основные технические характеристики:
- Тип управления: Электромагнитный, катушка на переменный ток (AC) 50/60 Гц, напряжение 24 В.
- Коммутационная способность (категория AC-3): Номинальный рабочий ток 16 А при напряжении до 440 В.
- Управление двигателем: Мощность управляемого двигателя до 7.5 кВт при 380...415 В, до 5.5 кВт при 440 В и до 4 кВт в диапазоне 480–690 В.
- Исполнение контактов: 3 главных контакта (3 NO) для силовой цепи и 1 вспомогательный контакт (1 NC) для цепей сигнализации или блокировки.
- Климатическое исполнение: Диапазон рабочих температур от -50°C до +80°C, что позволяет использовать контактор в различных климатических зонах.
Преимущества и функциональные особенности:
- Высокая надежность: Механическая износостойкость составляет 10 миллионов циклов, а электрическая — 1.3 миллиона циклов при номинальной нагрузке, что подтверждает долговечность устройства.
- Компактные размеры: Благодаря габаритам 58 x 45 x 57 мм (высота, ширина, глубина) и массе всего 0.18 кг, контактор экономит место в шкафах управления.
- Широкий диапазон рабочих напряжений: Рабочее напряжение катушки может колебаться в пределах 80–115% от номинального, что обеспечивает стабильную работу при скачках в сети.
- Универсальный монтаж: Предусмотрена установка как на DIN-рейку, так и на панель, что упрощает интеграцию в существующие системы.
- Надежная изоляция: Степень защиты IP2x и испытательное напряжение изоляции до 8 кВ гарантируют безопасность обслуживающего персонала и защиту от случайных прикосновений.
- Соответствие стандартам: Продукт соответствует требованиям IEC 60947, что подтверждает его высокое качество и безопасность.
Области применения:
Данный контактор идеально подходит для использования в системах промышленной автоматизации, насосных станциях, системах вентиляции и кондиционирования (HVAC), компрессорном оборудовании, а также в составе управляющих шкафов для пуска и остановки электродвигателей небольшой и средней мощности.
