Описание, применение 261916 KFD2-HLC-EX1.D

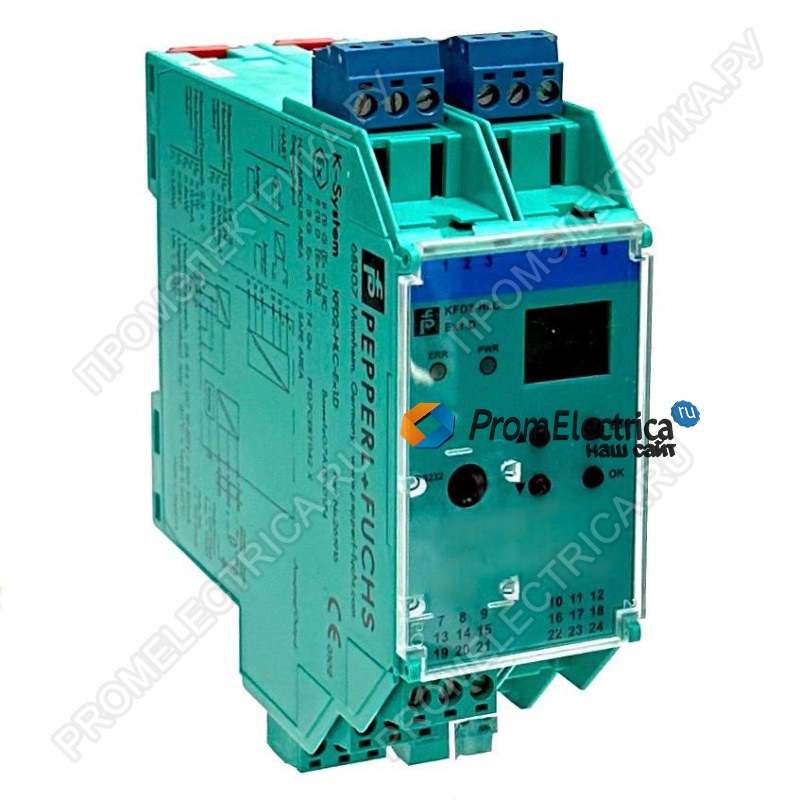

KFD2-HLC-Ex1.D — это одноканальный изолирующий барьер, предназначенный для использования во взрывоопасных зонах. Устройство выполняет функции преобразователя HART-сигналов и обеспечивает питание датчиков, а также может быть подключено к существующим HART-контурам параллельно. Этот прибор идеально подходит для применения в системах автоматизации и управления процессами, где требуется высокая надежность и безопасность.
Основные функции и преимущества:
- Изоляция и безопасность: Устройство обеспечивает гальваническую изоляцию, что делает его безопасным для использования во взрывоопасных зонах (зоны 0, 1, 2 и Div. 1, 2).
- Поддержка HART-протокола: Преобразователь поддерживает HART-устройства (ревизии 5–7) и может обрабатывать до четырех переменных HART (PV, SV, TV, QV). Три из этих переменных могут быть преобразованы в три независимых аналоговых сигнала 4–20 мА, что позволяет подключать их к системам управления или отображения данных.
- Гибкость конфигурации: Устройство может быть настроено как первичный или вторичный мастер HART, поддерживает автоматический HART-режим burst и позволяет подключать HART-коммуникатор на стороне безопасной зоны. Также возможно разделение сигнала (1 вход и несколько выходов).
- Простота настройки: Конфигурация устройства осуществляется с помощью встроенной клавиатуры на передней панели или через программное обеспечение PACTware™, что делает процесс настройки интуитивно понятным и быстрым.
- Индикация и диагностика: На передней панели расположены светодиодные индикаторы (зеленый — питание, красный — ошибка) и ЖК-дисплей, что позволяет оперативно контролировать состояние устройства.
- Компактность и удобство монтажа: Устройство имеет небольшие габариты (40 x 119 x 115 мм) и монтируется на стандартную DIN-рейку 35 мм, что упрощает его установку в шкафах управления.
Технические характеристики:
- Питание: 24 В DC (диапазон 19–30 В), потребляемая мощность — 2.9 Вт.
- Вход:
- Напряжение холостого хода: 24 В.
- Ток короткого замыкания: 28 мА.
- Входное сопротивление: 250 Ом.
- Выходы:
- Три аналоговых выхода 4–20 мА.
- Максимальная нагрузка: 650 Ом (в режиме source).
- Диапазон напряжения: 5–30 В.
- Точность:
- Разрешение: 2 мкА.
- Точность: < 20 мкА (типично 10 мкА).
- Температурный диапазон: от -20 до +60 °C.
- Степень защиты: IP20.
- Габариты: 40 x 119 x 115 мм (Ш x В x Г).
- Вес: 300 г.
Применение:
KFD2-HLC-Ex1.D идеально подходит для использования в нефтегазовой, химической и других отраслях промышленности, где требуется безопасная и надежная передача данных от HART-устройств в системы управления. Устройство может быть использовано для:
- Подключения HART-датчиков во взрывоопасных зонах.
- Разделения сигналов для подключения к нескольким системам.
- Интеграции в существующие HART-контуры.
